펌프 종류 총정리: 원심·수중·인라인·다단펌프 분류와 차이

펌프를 찾다 보면 원심펌프, 수중펌프, 인라인펌프, 다단펌프처럼 여러 이름을 만납니다. 모두 같은 기준으로 나눈 종류처럼 보이지만, 실제로는 서로 다른 정보를 담고 있습니다.



예를 들어 ‘수직 다단 인라인 원심펌프’는 한 대의 펌프를 설명하는 이름입니다. 이 글에서는 액체 이송 현장에서 자주 쓰이는 명칭을 기준별로 정리하고, 그림과 예시로 긴 제품 이름을 읽는 법을 알아봅니다.

이 글의 핵심 3가지

○ 원심·용적식은 작동원리, 수중은 설치 환경을 나타냅니다.

○ 인라인·엔드석션은 배관 연결, 단단·다단은 단수에 관한 이름입니다.

○ 한 펌프에 여러 명칭이 함께 붙을 수 있으며, 이름만으로 성능과 적합성을 판단할 수는 없습니다.

---

1. 펌프 종류는 분류 기준부터 나눠 봅니다

‘수중펌프와 원심펌프 중 무엇이 좋을까?’라는 질문은 비교 기준을 먼저 맞춰야 합니다. 수중 원심펌프도 있기 때문입니다. 펌프 이름은 작동원리, 구조, 설치 방식, 용도 등 여러 기준에서 만들어집니다.

분류 기준	대표 명칭	이름이 알려 주는 것
작동원리	원심펌프, 용적식 펌프	액체에 에너지를 전달하는 방식
설치 환경	육상 설치, 수중 운전	펌프와 모터의 설치·운전 환경
배관 연결	인라인, 엔드석션	흡입·토출 연결구의 배치
단수	단단, 다단	양정을 만드는 단의 수
사용 목적	급수, 순환, 오수, 정량	수행하려는 역할과 취급 대상

<표 : 현장에서 자주 만나는 펌프 분류 기준 >



펌프 이름에 함께 쓰이는 분류 기준. 각 행의 예시는 대표적인 일부이며 전체 종류를 나열한 것은 아닙니다.

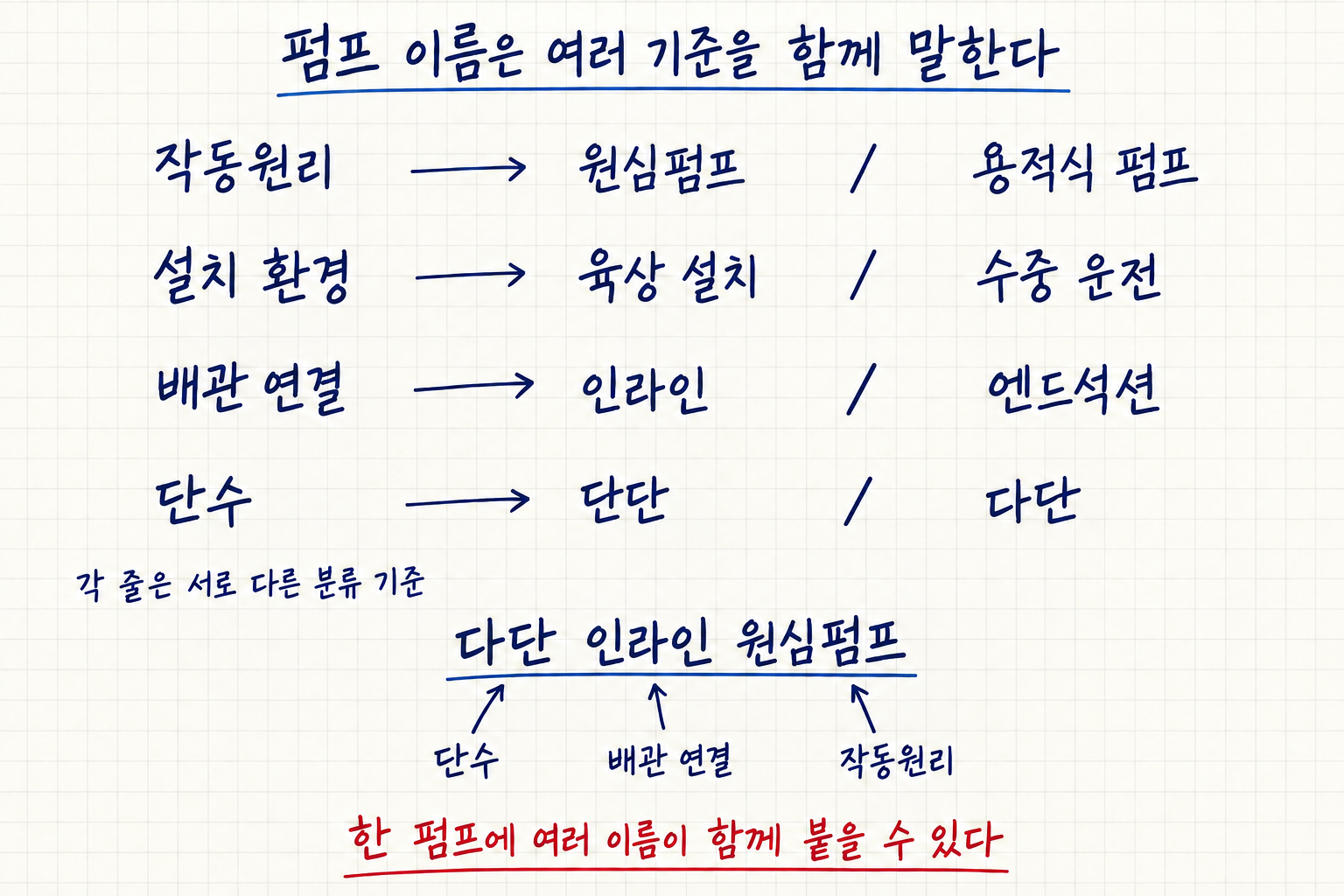

표와 그림은 입문자가 자주 만나는 명칭을 묶은 것입니다. 축 방향, 케이싱 구조, 구동 방식, 재질처럼 다른 분류 기준도 있으며, 모든 펌프 종류를 하나의 줄로 나열할 수는 없습니다.

---

2. 작동원리: 원심펌프와 용적식 펌프

원심펌프는 회전하는 임펠러가 액체에 에너지를 전달하는 방식입니다. 용적식 펌프는 공간의 크기 변화 또는 이동을 이용해 액체를 흡입하고 토출합니다. 피스톤·다이어프램식과 기어·스크루식 등이 용적식 펌프에 포함됩니다.



예를 들어 설비의 냉각수를 순환시키는 펌프에서는 원심 방식을, 약품을 일정하게 주입하는 장치에서는 다이어프램식 정량펌프를 자주 만납니다. 이는 이해를 위한 적용 예시이며, 실제 적합성은 액체 특성과 요구 운전 조건으로 판단합니다.



앞선 글에서 두 방식의 차이를 비교했습니다.

원심펌프와 용적식 펌프 차이: 작동원리·장단점·선정 기준



이번 글에서는 ‘원심’이라는 말이 설치 장소나 배관 모양을 설명하지는 않는다는 점을 기억하면 충분합니다.

---

3. 설치 환경: 육상 설치와 수중 운전

현장에서 말하는 육상펌프는 보통 펌프와 구동부를 물 밖에 설치하는 형태를 가리킵니다. 바깥이 물에 잠기지 않는다는 뜻이며, 펌프 내부를 비운 채 운전해도 된다는 의미는 아닙니다.



수중펌프는 액체에 잠기는 조건에서 사용하도록 설계한 펌프를 가리킵니다. 일반적인 수중전동펌프에서는 펌프부와 모터가 모두 액체 속에서 운전합니다. 모터 냉각과 허용 침수 조건은 모델별로 다르므로 최소 운전 수위와 설치 설명서를 확인해야 합니다.



예를 들어 빗물이 모이는 집수정에서 수중펌프를 쓰더라도, 그 제품이 섬유질이나 큰 고형물을 포함한 오수까지 처리할 수 있는지는 별도로 확인해야 합니다. ‘수중’은 ‘오수용’과 같은 말이 아닙니다.

---

4. 배관 연결: 인라인과 엔드석션

인라인펌프는 흡입·토출 연결구가 일직선으로 배치되어 배관의 흐름 방향을 이어 주는 형태입니다. 엔드석션펌프는 펌프의 끝면에서 축 방향으로 흡입하는 형태를 가리킵니다. 일반적인 엔드석션 원심펌프에서는 흡입과 다른 방향으로 토출하는 배치를 볼 수 있습니다.

배관 연결 위치를 단순화한 비교그림. 엔드석션은 일반적인 토출 배치의 예이며, 내부 구조와 축 방향은 생략했습니다.



그림에서 왼쪽은 두 연결구가 같은 선상에 있고, 오른쪽은 끝면으로 들어온 액체가 위쪽 연결구로 나갑니다. 펌프 내부 유로를 그린 그림이 아니라 배관 연결 위치를 비교한 개념도입니다.



‘인라인’과 ‘수직’을 같은 뜻으로 이해해서는 안 됩니다. 인라인은 연결구 배치, 수직·수평은 축 방향에 관한 표현입니다. 제품의 허용 설치 자세는 도면과 설치 설명서로 확인합니다.

---

5. 단수: 단단펌프와 다단펌프

원심펌프에서 단단펌프는 하나의 단으로 양정을 만들고, 다단펌프는 여러 단을 직렬로 배치합니다. 액체는 각 단을 차례로 지나면서 에 너지를 더 받습니다. 다단은 높은 양정이 필요한 조건에 대응하는 구조입니다.

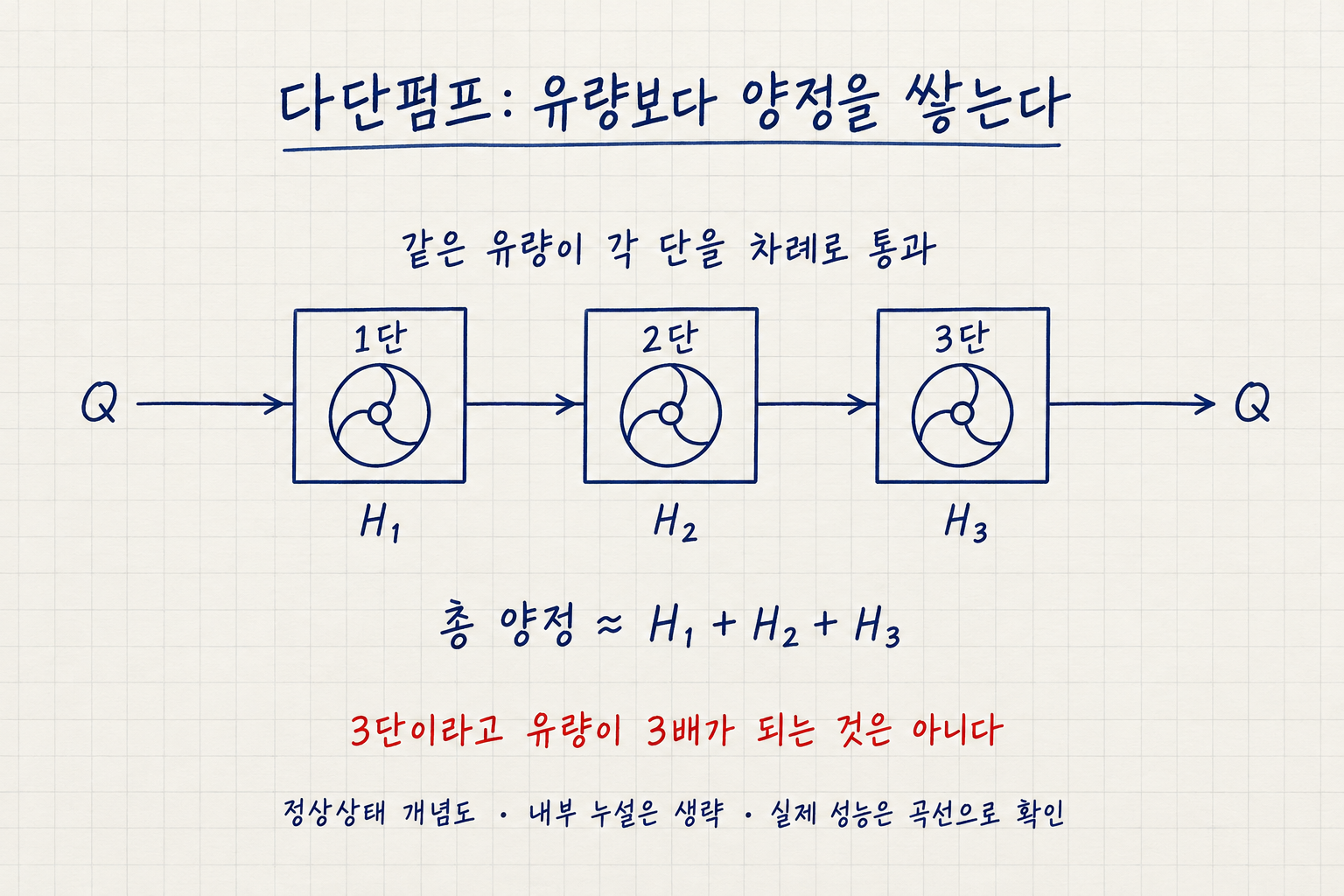

하나의 다단펌프 내부 단을 펼친 개념도. Q는 유량, H₁·H₂·H₃는 같은 유량에서 각 단이 제공하는 양정입니다. 정상상태에서 내부 누설을 생략했습니다.



설명용 예시로, 정상상태에서 유량 10 m³/h가 흐르고 각 단이 그 유량에서 20 m의 양정을 제공하는 3단 구조를 생각해 보겠습니다. 내부 누설과 추가 단간 손실을 생략하면 총 양정은 약 60 m이며, 각 단을 통과하는 유량은 10 m³/h입니다. 유량을 더해 30 m³/h로 계산하지 않습니다.



이 수치는 특정 제품의 성능 데이터가 아닙니다. 실제로 단수를 바꾸면 펌프 성능곡선이 바뀌고 배관 조건과의 관계에 따라 운전 유량도 달라질 수 있습니다. 단수만 보고 최종 유량·양정을 결정할 수는 없습니다.

---

6. 사용 목적: 급수·순환·오수·정량펌프

급수펌프는 물을 공급하는 역할, 순환펌프는 회로 안에서 액체를 순환시키는 역할을 나타냅니다. 오수펌프는 오수 취급 용도, 정량펌프는 액체를 설정한 양으로 공급하는 기능을 강조한 이름입니다. 이런 이름은 작동원리나 설치 환경과 함께 쓰입니다.



예를 들어 ‘수중 오수용 원심펌프’에서는 수중이 설치 환경, 오수용이 사용 목적, 원심이 작동원리를 알려 줍니다. ‘약품 주입용 다이어프램 정량펌프’에서는 용도와 구조, 공급 기능을 읽을 수 있습니다.



이름이 알려 주지 않는 조건도 확인해야 합니다. 오수용은 고형물 통과 능력과 막힘 가능성, 약품용은 접액 재질과 약품의 적합성, 순환용은 액체 온도와 필요한 유량·양정이 검토 대상입니다.



‘자흡식’처럼 운전 기능을 나타내는 표현도 있습니다. 자흡식이라는 이유만으로 처음부터 물을 전혀 채우지 않아도 된다고 단정해서는 안 됩니다. 초기 충수 필요 여부와 자흡 절차는 해당 제품의 설명서를 따릅니다.

---

7. 긴 펌프 이름을 예시로 풀어 읽어보겠습니다.

카탈로그의 긴 이름은 분류 기준별로 끊어 읽으면 이해하기 쉽습니다. 다음은 명칭을 읽는 연습을 위한 예시이며, 실제 특정 모델의 사양을 나타내지는 않습니다.

예시 명칭	분류 기준으로 풀어 읽기	추가로 확인할 조건
수직 다단 인라인 원심펌프	축 방향 + 단수 + 배관 연결 + 작동원리	필요 유량·양정, 흡입 조건
수중 오수용 원심펌프	설치 환경 + 사용 목적 + 작동원리	고형물 통과 능력, 최소 수위
약품 주입용 다이어프램 정량펌프	용도 + 용적식의 구조 + 정량 공급 기능	약품·재질 적합성, 주입량·압력

<표 : 제품 명칭을 분해해 읽는 예시>



예를 들어 ‘수직 다단 인라인 원심펌프’는 수직 축, 여러 단, 일직선 연결구, 임펠러를 통한 에너지 전달을 설명합니다. 하지만 몇 m³/h를 보낼 수 있는지, 몇 m의 양정에서 운전하는지, 어떤 액체를 취급할 수 있는지는 알려 주지 않습니다.



선정할 때는 먼저 필요한 유량·양정과 액체 조건을 정리하고, 후보 제품의 성능곡선과 설치 조건을 확인합니다. 다음 글 「펌프 명판 보는 법」에서는 명판에 적힌 kW, V, A, Hz, rpm, IP 등을 읽는 법으로 이어갑니다.

---

마무리 요약

펌프 종류를 이해하는 첫걸음은 이름마다 분류 기준이 다르다는 점을 아는 것입니다. 원심·용적식은 작동원리, 수중은 설치 환경, 인라인·엔드석션은 배관 연결, 단단·다단은 단수, 급수·오수·정량은 용도나 기능을 설명합니다.



명칭을 분해해 읽으면 카탈로그를 이해하기 쉬워집니다. 마지막에는 필요한 유량·양정과 액체 특성, 설치·전원 조건을 확인해 실제 운전에 맞는 모델을 선정해야 합니다.

---

🔎 FAQ

Q1. 수중펌프와 원심펌프는 서로 다른 종류인가요?

서로 다른 분류 기준을 사용한 이름입니다. 수중은 설치·운전 환경, 원심은 작동원리를 나타냅니다. 따라서 수중 원심펌프라는 이름이 가능합니다.



Q2. 인라인펌프는 항상 수직으로 설치하나요?

인라인은 흡입·토출 연결구의 배치에 관한 명칭입니다. 축의 수직·수평 방향과 허용 설치 자세는 해당 모델의 도면과 설치 설명서에서 따로 확인해야 합니다.



Q3. 다단펌프는 단수가 늘면 유량도 같은 배수로 늘어나나요?

그렇지 않습니다. 직렬로 배치된 각 단에는 같은 유량이 흐르며 각 단의 양정이 더해집니다. 실제 운전 유량은 펌프 성능곡선과 배관 시스템의 조건에 따라 결정됩니다.



Q4. 모든 수중펌프를 오수에 사용할 수 있나요?

수중 운전 가능 여부와 오수 처리 능력은 별개입니다. 고형물의 크기와 성상, 임펠러 구조, 통과 능력, 재질과 허용 액체 조건을 확인해야 합니다.



Q5. 펌프 종류만 알면 모델을 선정할 수 있나요?

종류는 후보를 좁히는 출발점입니다. 필요한 유량과 양정, 액체 특성, 흡입 조건, 설치 공간, 전원과 유지보수 조건을 함께 확인해야 최종 모델을 선정할 수 있습니다.

---

[참고자료와 이미지 출처]



위 내용은 KSB펌프기술사전과 Grundfos End-Suction Pump 설명을 참고했습니다.



https://www.ksb.com/en-global/centrifugal-pump-lexicon/article/type-of-pump-1117242

https://www.grundfos.com/uk/about-us/media/latest-news/Grundfos-have-the-last-word-in-end-suction-pumps



이미지는 본 원고를 위해 AI로 생성한 뒤 분류 기준, 흡입·토출 방향과 다단펌프의 유량·양정 설명을 검토했습니다.
