PUMPSYSWILO · DRAINAGE & SEWAGE
윌로 오배수 제품 안내 / 오배수 패키지
EMUport CORE
고형물 분리 이송 패키지
고형물을 먼저 분리하고 전처리된 오수를 펌프로 이송하는 오배수 패키지입니다. 고형물의 펌프 통과를 줄이는 구조와 건식 펌프 설치로 유지보수 편의성을 고려합니다.
표준 모델25.2 / 45.2 / 50.2
탱크 총 부피400 / 1,200 L
보호등급IP68
PRODUCT HIGHLIGHTS
이 제품군을 살펴볼 이유
01
분리 후 이송
오수 속 고형물을 분리통에 머물게 하고 전처리된 오수만 집수탱크로 보냅니다.
02
역방향 배수
펌프 운전 시 전처리된 오수가 분리통을 반대 방향으로 통과하며 고형물을 토출 배관으로 배출합니다.
03
유지보수·모터 옵션
개별 차단과 건식 펌프 설치를 고려한 구조이며 IE3 모터는 옵션으로 안내되어 있습니다.
HOW IT WORKS
고형물은 분리하고, 배수는 이어가고
01분리
고형물은 분리통에, 전처리된 오수는 집수탱크에 모입니다.
02차단
집수탱크 수위가 오르면 플로트 볼이 유입구를 닫습니다.
03펌프 통과
전처리된 오수가 펌프 접액부를 통과합니다.
04배출
분리통을 반대로 통과하는 흐름으로 고형물을 배출합니다.
출처 : 윌로 산업용 오배수 카탈로그 · p.27
MODEL LINEUP
모델별 사양을 한눈에
형식과 단위를 함께 비교하세요. 표의 수치는 별도 표시가 없는 한 카탈로그 특성표의 운전점이며 최대 성능을 뜻하지 않습니다.
| 항목 | CORE 25.2 | CORE 45.2 | CORE 50.2 |
|---|---|---|---|
| 최대 흡입 유량 | 25 m³/h | 45 m³/h | 50 m³/h |
| 탱크 총 부피 | 400 L | 1,200 L | 1,200 L |
| 흡입 수두 | 750 mm | 1,200 mm | 1,200 mm |
| 흡입관 연결 | DN150–250 | DN200–350 | DN200–350 |
| 토출관 연결 | DN80 / DN100 | DN100 / DN150 | DN100 / DN150 |
| 펌프실 최소 요구 직경 | 1,500 mm | 2,000 mm | 2,000 mm |
| 외형 L × W × H (mm) | 1,390 × 1,410 × 1,400 | 1,830 × 1,730 × 1,865 | 1,830 × 1,730 × 1,865 |
| 재질 / 보호등급 | PE 집수탱크 · PUR 분리통 / IP68 | 동일 | 동일 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
- 최대 흡입 유량은 펌프의 토출 성능곡선상 유량과 다른 항목입니다.
- 이 카탈로그에는 EMUport CORE의 성능곡선이 제공되지 않습니다. 요구 유량·양정에 따른 펌프 조합과 선정곡선을 별도 확인해야 합니다.
- 주문형은 최대 흡입 유량 1,000 m³/h·총 부피 20,000 L 등 별도 사양으로 안내되며 표준 3개 모델과 구분합니다.
출처 : 윌로 산업용 오배수 카탈로그 · p.26, p.27

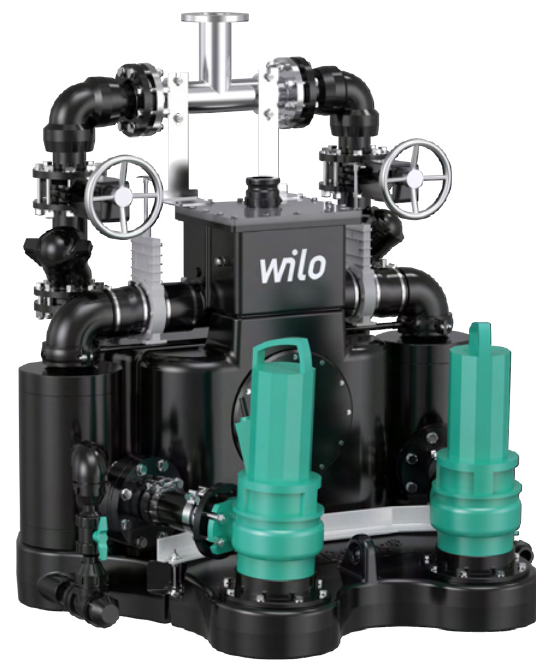

PRODUCT & STRUCTURE
제품과 구조 살펴보기
출처 : 윌로 산업용 오배수 카탈로그 · p.27 · 이미지를 누르면 확대됩니다.
CONTACT PUMPSYS
현장 조건을 알려주세요.
선정의 출발점이 됩니다.
사용 유체 · 유량 · 양정 · 전원 · 설치 공간 · 필요 수량
교체 검토 시에는 기존 펌프의 모델명과 명판 사진을 함께 준비해 주세요.
