PUMPSYSWILO · DRAINAGE & SEWAGE
윌로 오배수 제품 안내 / 공사·특수 배수용

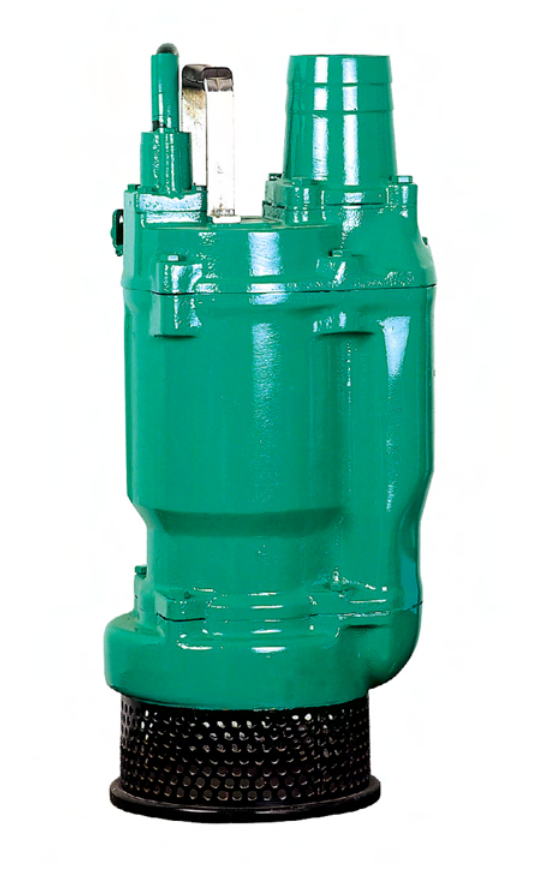

PDU
일반 공사용 배수
토목·건축 현장, 터널·지하철, 광산 및 상하수도 공사의 배수용 수중펌프입니다. H·M·L 형식과 배관 연결 방식을 구분하여 현장에 맞게 검토합니다.
출력3.7–15 kW
토출구50–150 mm
연결호스 / 플랜지
PRODUCT HIGHLIGHTS
이 제품군을 살펴볼 이유
01
H·M·L 선택
H는 고양정·소유량, M은 중양정·중유량, L은 저양정·대유량형입니다. M형은 카탈로그 목록상 3.7 kW 모델에만 있습니다.
02
전원별 형식 구분
I는 삼상 380 V, T는 220 V, V는 440 V를 뜻하며 주파수는 60 Hz입니다.
03
배관 방식 구분
끝자리 F는 플랜지 연결, F가 없는 형식은 호스 연결입니다. 과부하 보호장치 O.L.P는 공사용 구조 설명에서 옵션으로 안내됩니다.
MODEL LINEUP
모델별 사양을 한눈에
형식과 단위를 함께 비교하세요. 표의 수치는 별도 표시가 없는 한 카탈로그 특성표의 운전점이며 최대 성능을 뜻하지 않습니다.
| 380 V 대표 형식 | 출력 (kW) | 구경 (mm) | 양정 (m) | 유량 (m³/h) | 양정 구분 |
|---|---|---|---|---|---|
| PDU-371IH(F) | 3.7 | 50 | 30 | 12 | 고양정·소유량 |
| PDU-371IM(F) | 3.7 | 80 | 20 | 30 | 중양정·중유량 |
| PDU-371IL(F) | 3.7 | 100 | 10 | 60 | 저양정·대유량 |
| PDU-550IH(F) | 5.5 | 80 | 25 | 36 | 고양정·소유량 |
| PDU-550IL(F) | 5.5 | 100 | 15 | 60 | 저양정·대유량 |
| PDU-750IH(F) | 7.5 | 100 | 30 | 48 | 고양정·소유량 |
| PDU-750IL(F) | 7.5 | 150 | 15 | 96 | 저양정·대유량 |
| PDU-11KIH(F) | 11 | 100 | 35 | 60 | 고양정·소유량 |
| PDU-11KIL(F) | 11 | 150 | 20 | 102 | 저양정·대유량 |
| PDU-15KIH(F) | 15 | 100 | 40 | 72 | 고양정·소유량 |
| PDU-15KIL(F) | 15 | 150 | 25 | 120 | 저양정·대유량 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
- T / V 모델은 표의 I를 해당 전원 코드로 바꿔 구분합니다. 원문은 삼상 440 V도 동일 특성으로 안내합니다.
- 표의 유량·양정은 특성표 운전점이며 최대값이 아닙니다. 15 kW 이상은 Y-Δ 기동 표준입니다.
출처 : 윌로 산업용 오배수 카탈로그 · p.5, p.19, p.20
PERFORMANCE CURVES

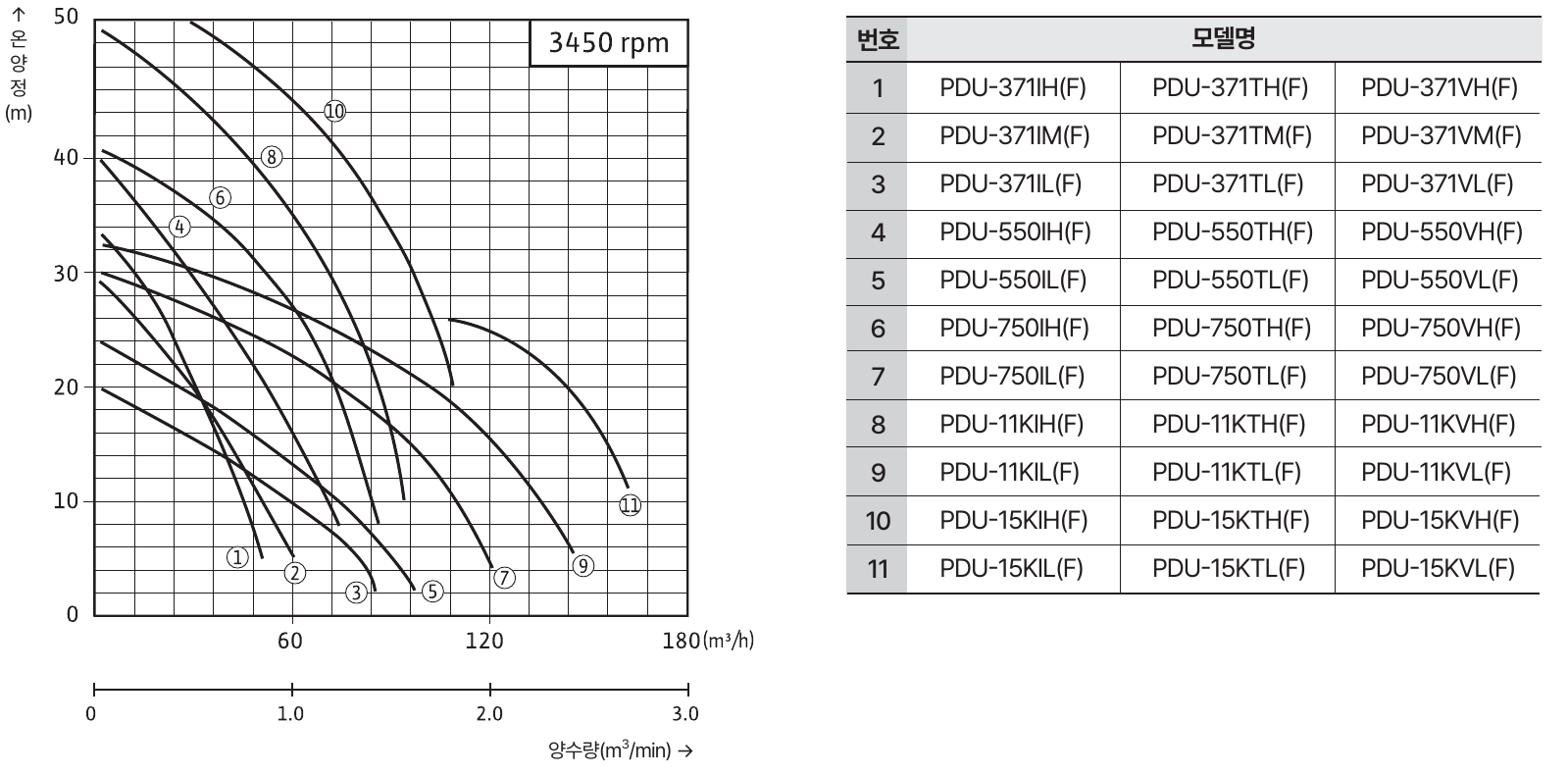

성능곡선
곡선의 축·단위·모델 번호를 함께 확인하세요. 이미지를 누르면 확대할 수 있습니다.
출처 : 윌로 산업용 오배수 카탈로그 · p.20 · 이미지를 누르면 확대됩니다.
