PUMPSYSWILO · DRAINAGE & SEWAGE
윌로 오배수 제품 안내 / 오수·오물용
PDV / PDX
오수·오물 배수용
오수·오물 배수용 Vortex Type 제품군입니다. 소형 단상 PDV에서 대유량 삼상 PDX까지, 전원과 배관 구경을 기준으로 필요한 모델을 좁혀보세요.
출력0.3–30 kW
토출구32–150 mm
임펠러Vortex Type
PRODUCT HIGHLIGHTS
이 제품군을 살펴볼 이유
01
소형부터 대유량까지
PDV와 PDX를 한 제품군에서 비교하되 유량 단위는 L/min과 m³/h를 구분합니다.
02
현장에 맞춘 설치
PDV 일부 모델은 AD-50, PDX는 ADD-80/100/150 착탈장치를 적용합니다.
03
형식별 운전 조건
PDX의 특성표 회전수는 1,750 rpm입니다. PDV의 A/LA 자동형 표기를 PDX 모델 끝자리 A에 그대로 적용하지 않습니다.
MODEL LINEUP
모델별 사양을 한눈에
형식과 단위를 함께 비교하세요. 표의 수치는 별도 표시가 없는 한 카탈로그 특성표의 운전점이며 최대 성능을 뜻하지 않습니다.
| 모델 / 형식 | 출력 (kW) | 구경 (mm) | 양정 (m) | 표 기재 유량 | 전원 / 착탈 |
|---|---|---|---|---|---|
| PDV-A600M(A/LA) | 0.6 | 50 | 6 | 180 L/min | 단상 / – |
| PDV-A950M(A) | 0.95 | 50 | 6 | 300 L/min | 단상 / – |
| PDV-300M(A/LA) | 0.3 | 32 | 3 | 145 L/min | 단상 / – |
| PDV-400M(A/LA)/H · L400M(A) | 0.4 | 50 | 6 | 130 L/min | 단상 / AD-50 |
| PDV-950M(A)/H · L900M(A,LA) | 0.95 | 50 | 6 | 250 L/min | 단상 / AD-50 |
| PDV-952I | 0.95 | 50 | 6 | 250 L/min | 삼상 / AD-50 |
| PDV-H3700I | 3.7 | 80 | 20 | 400 L/min | 삼상 / AD-65/80 |
| PDX370I080A | 3.7 | 80 | 9 | 48 m³/h | 삼상 / ADD-80 |
| PDX550I080A | 5.5 | 80 | 13 | 48 m³/h | 삼상 / ADD-80 |
| PDX750I080A | 7.5 | 80 | 16 | 51 m³/h | 삼상 / ADD-80 |
| PDX550I100A | 5.5 | 100 | 8 | 96 m³/h | 삼상 / ADD-100 |
| PDX750I100A | 7.5 | 100 | 11 | 96 m³/h | 삼상 / ADD-100 |
| PDX19KI150A | 18.5 | 150 | 10 | 240 m³/h | 삼상 / ADD-150 |
| PDX22KI150A | 22 | 150 | 14 | 240 m³/h | 삼상 / ADD-150 |
| PDX30KI150A | 30 | 150 | 18 | 240 m³/h | 삼상 / ADD-150 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
- 단상은 220 V, 삼상은 380 V, 모두 60 Hz입니다. PDX의 기타 전압은 옵션입니다.
- PDX 18.5 kW 이상은 Y-Δ 기동 표준입니다. /H는 이 제품군에서 IEC 표준 모터 코어 적용을 뜻합니다.
- PDV-952I/4는 카탈로그 곡선 범례에만 표시되어 특성표 수치를 별도로 만들지 않았습니다. 고형물 통과경은 토출구경과 같다고 판단하지 마세요.
출처 : 윌로 산업용 오배수 카탈로그 · p.12, p.13
PERFORMANCE CURVES
성능곡선
곡선의 축·단위·모델 번호를 함께 확인하세요. 이미지를 누르면 확대할 수 있습니다.
출처 : 윌로 산업용 오배수 카탈로그 · p.13 · 이미지를 누르면 확대됩니다.

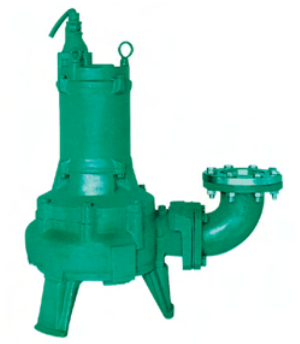

PRODUCT & STRUCTURE
제품과 구조 살펴보기
출처 : 윌로 산업용 오배수 카탈로그 · p.12 · 이미지를 누르면 확대됩니다.
CONTACT PUMPSYS
현장 조건을 알려주세요.
선정의 출발점이 됩니다.
사용 유체 · 유량 · 양정 · 전원 · 설치 공간 · 필요 수량
교체 검토 시에는 기존 펌프의 모델명과 명판 사진을 함께 준비해 주세요.
