윌로 PDG 대형 오수 이송용 | 모델·사양·성능곡선

PUMPSYSWILO · DRAINAGE & SEWAGE

윌로 오배수 제품 안내 / 오수·오물용

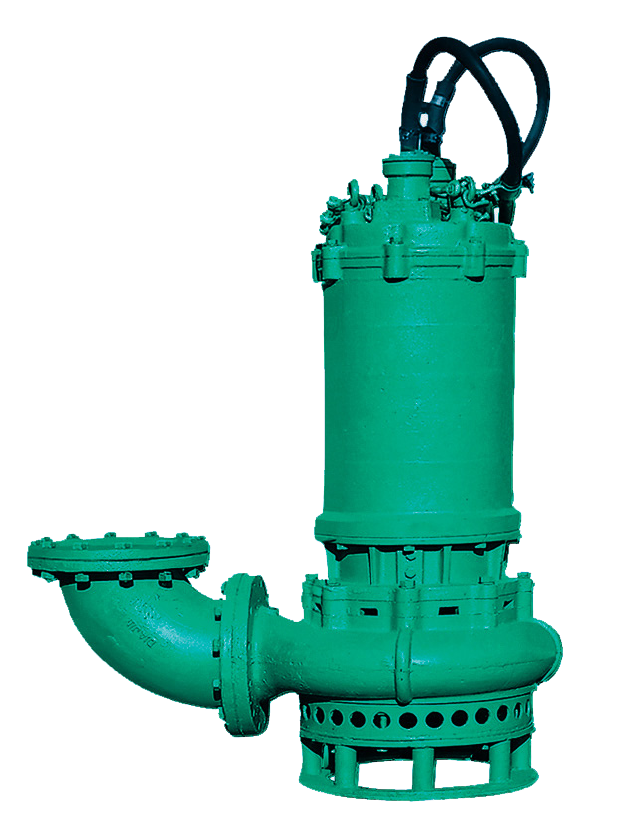

PDG

대형 오수 이송용

처리장과 대규모 설비의 오수 이송을 위한 대형 Non-clog 수중펌프입니다. 토출구경별로 모델을 묶어 배관과 요구 운전점에 맞는 조합을 비교할 수 있습니다.

모델·사양 비교 ↓선정 상담

출처 : 윌로 산업용 오배수 카탈로그 · p.17

출력 범위11–75 kW

토출구150–500 mm

모델 구성39개

PRODUCT HIGHLIGHTS

이 제품군을 살펴볼 이유

01

대형 처리 설비 대응

공장 산업 폐수, 하수·분뇨 처리장, 빌딩 배수 및 처리 공정 배수에 적용합니다.

02

구경별 모델 비교

150 / 200 / 250 / 300 / 350 / 400 / 500 mm의 일곱 구경군으로 정리했습니다.

03

인양·재설치 계획

ADD 착탈장치와 설치 공간을 함께 검토하세요. 펌프와 착탈장치 치수는 p.17·25에 안내되어 있습니다.

MODEL LINEUP

모델별 사양을 한눈에

형식과 단위를 함께 비교하세요. 표의 수치는 별도 표시가 없는 한 카탈로그 특성표의 운전점이며 최대 성능을 뜻하지 않습니다.

모델	구경 (mm)	출력 (kW)	표 기재 양정 (m)	표 기재 유량 (m³/h)	착탈장치
PDG11KI150A	150	11	15	150	ADD-150
PDG15KI150A	150	15	20	150	ADD-150
PDG22KI150A	150	22	25	150	ADD-150
PDG30KI150A	150	30	30	150	ADD-150
PDG11KI200A	200	11	9	270	ADD-200
PDG15KI200A	200	15	13	270	ADD-200
PDG22KI200A	200	22	18	270	ADD-200
PDG30KI200A	200	30	22	270	ADD-200
PDG37KI200A	200	38*	28	270	ADD-200
PDG45KI200A	200	45	32	270	ADD-200
PDG55KI200A	200	55	40	270	ADD-200
PDG15KI250A	250	15	9	420	ADD-250
PDG22KI250A	250	22	11	420	ADD-250
PDG30KI250A	250	30	14	420	ADD-250
PDG37KI250A	250	37	19	420	ADD-250
PDG45KI250A	250	45	24	420	ADD-250
PDG55KI250A	250	55	30	420	ADD-250
PDG75KI250A	250	75	40	420	ADD-250
PDG22KI300A	300	22	9	600	ADD-300
PDG30KI300A	300	30	11	600	ADD-300
PDG37KI300A	300	37	15	600	ADD-300
PDG45KI300A	300	45	18	600	ADD-300
PDG55KI300A	300	55	21	600	ADD-300
PDG75KI300A	300	75	31	600	ADD-300
PDG22KI350A	350	22	6	900	ADD-350
PDG30KI350A	350	30	7.5	900	ADD-350
PDG37KI350A	350	37	9	900	ADD-350
PDG45KI350A	350	45	12	900	ADD-350
PDG55KI350A	350	55	14	900	ADD-350
PDG75KI350A	350	75	20	900	ADD-350
PDG30KI400A	400	30	5	1,200	ADD-400
PDG37KI400A	400	37	7	1,200	ADD-400
PDG45KI400A	400	45	9	1,200	ADD-400
PDG55KI400A	400	55	12	1,200	ADD-400
PDG75KI400A	400	75	16	1,200	ADD-400
PDG37KI500A	500	37	5	1,800	ADD-500
PDG45KI500A	500	45	6	1,800	ADD-500
PDG55KI500A	500	55	7.5	1,800	ADD-500
PDG75KI500A	500	75	10	1,800	ADD-500

작은 화면에서는 표를 좌우로 이동해 확인하세요.

• 전원은 삼상 380 V, 60 Hz입니다. 기타 전압은 옵션이며 15 kW 이상은 Y-Δ 기동 표준입니다.
• *PDG37KI200A는 모델명과 달리 원문 특성표에 38 kW로 표기되어 있습니다. 37 kW로 임의 수정하지 않았으며 발주 전 제조사 확인이 필요합니다.
• 1,800 m³/h는 해당 구경군의 특성표 운전점 유량입니다. 전 제품군의 최대유량을 의미하지 않습니다.

출처 : 윌로 산업용 오배수 카탈로그 · p.17, p.18, p.25

PERFORMANCE CURVES

성능곡선

곡선의 축·단위·모델 번호를 함께 확인하세요. 이미지를 누르면 확대할 수 있습니다.

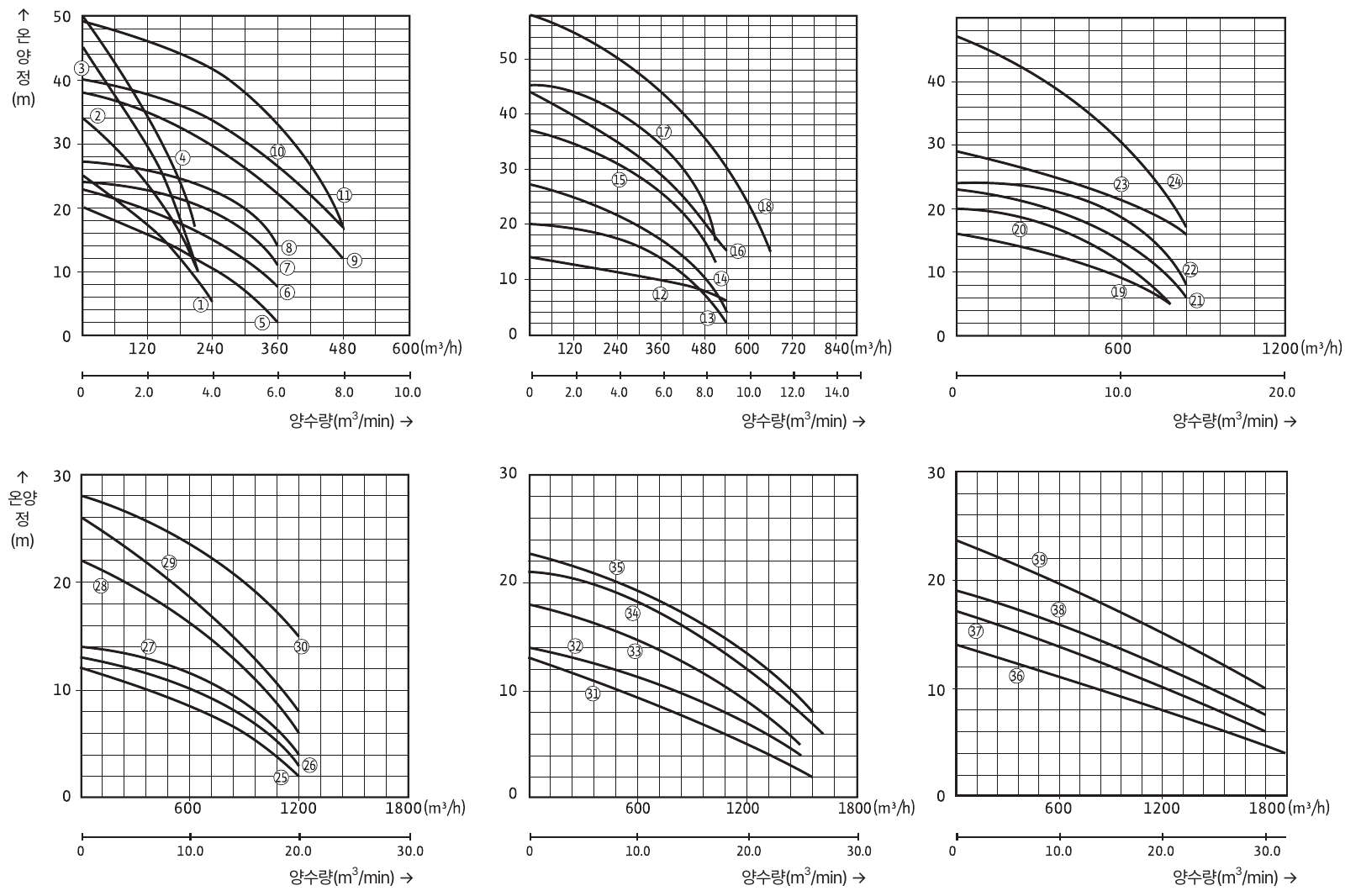

PDG 성능곡선
출처 : 윌로 산업용 오배수 카탈로그 · p.18 · 이미지를 누르면 확대됩니다.

CONTACT PUMPSYS

현장 조건을 알려주세요.
선정의 출발점이 됩니다.

사용 유체 · 유량 · 양정 · 전원 · 설치 공간 · 필요 수량
교체 검토 시에는 기존 펌프의 모델명과 명판 사진을 함께 준비해 주세요.

제품 선정 및 견적 상담010-4892-4670pumpsys@naver.com

전화 상담 ↗이메일 문의 ↗

PUMPSYS · 펌프 엔지니어링 솔루션
출처 : 윌로 산업용 오배수 카탈로그
실제 공급 사양·옵션·운전점은 최종 선정자료와 승인도면을 기준으로 확인합니다.
카탈로그 이미지·도표의 권리는 Wilo에 있습니다.
