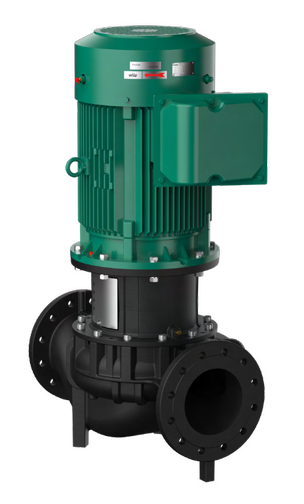

WILO ATMOS GIGA-I

냉온수 순환을 위한
산업용 인라인 설계.

흡입과 토출 구경이 같은 인라인 구조, 분할 커플링과 IEC 표준 모터를 적용한 Atmos GIGA-I. 구경·동력·극수별 모델을 비교하세요.

모델·성능곡선 ↓선정 상담

출처 : 윌로 산업용 인라인 카탈로그 · p.7

카탈로그 모델표227개 형식

표 수록 구경DN32–200

곡선 구분2극 · 4극

PRODUCT HIGHLIGHTS

설치와 유지관리를 함께 검토합니다.

같은 크기의 흡·토출구

냉온수 순환, 급탕 순환, 냉각탑과 응축수 시스템에 적용하는 인라인 펌프 하우징입니다.

분할 커플링 구조

강체 분할 커플링과 IEC 표준 모터 구조로 모터 및 펌프의 유지관리를 검토할 수 있습니다.

재질·실 옵션

표준 회주철 하우징·임펠러에 전착 코팅을 적용합니다. 청동·스테인리스 임펠러와 25 bar 하우징은 옵션입니다.

출처 : 윌로 산업용 인라인 카탈로그 · p.7

OPERATING CONDITIONS

카탈로그 기본 사양

항목	사양
유체 / 온도	온수·냉수·냉각용수·열교환용수 / -20–140°C
압력·온도 조합	16 bar @120°C / 13 bar @140°C
플랜지	PN16 · EN1092-2
모터	3상 · IP55 · F종
전원 기준	0.4–5.5 kW: 220/380 V / 7.5–200 kW: 380 V(Y-Δ), 60 Hz
글리콜	표준 20% / 최대 40% 옵션
카트리지 실	4극 37 kW 이상에서 옵션 확인

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.7, 10–13

MODEL LINEUP

구경별 227개 모델

형식 예: Atmos GIGA-I200/400-160/4 → 흡·토출 DN200 / 임펠러 공칭외경 400 / 모터 160 kW / 4극. 표의 모터 출력은 형식 코드와 치수표의 P2 값을 대조했습니다.

DN 32 · 10개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I32/160-0.4/4	32	0.4	4
Atmos GIGA-I32/160-0.55/4	32	0.55	4
Atmos GIGA-I32/160-0.75/4	32	0.75	4
Atmos GIGA-I32/160-1.1/4	32	1.1	4
Atmos GIGA-I32/160-3/2	32	3	2
Atmos GIGA-I32/160-3.7/2	32	3.7	2
Atmos GIGA-I32/160-4/2	32	4	2
Atmos GIGA-I32/160-5.5/2	32	5.5	2
Atmos GIGA-I32/160-7.5/2	32	7.5	2
Atmos GIGA-I32/160-11/2	32	11	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.10

DN 40 · 19개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I40/160-0.4/4	40	0.4	4
Atmos GIGA-I40/160-0.55/4	40	0.55	4
Atmos GIGA-I40/160-0.75/4	40	0.75	4
Atmos GIGA-I40/160-1.1/4	40	1.1	4
Atmos GIGA-I40/160-1.5/4	40	1.5	4
Atmos GIGA-I40/160-3.7/2	40	3.7	2
Atmos GIGA-I40/160-4/2	40	4	2
Atmos GIGA-I40/160-5.5/2	40	5.5	2
Atmos GIGA-I40/160-7.5/2	40	7.5	2
Atmos GIGA-I40/160-11/2	40	11	2
Atmos GIGA-I40/200-1.1/4	40	1.1	4
Atmos GIGA-I40/200-1.5/4	40	1.5	4
Atmos GIGA-I40/200-2.2/4	40	2.2	4
Atmos GIGA-I40/200-3/4	40	3	4
Atmos GIGA-I40/200-7.5/2	40	7.5	2
Atmos GIGA-I40/200-11/2	40	11	2
Atmos GIGA-I40/200-15/2	40	15	2
Atmos GIGA-I40/200-18.5/2	40	18.5	2
Atmos GIGA-I40/200-22/2	40	22	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.10

DN 50 · 32개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I50/125-0.55/4	50	0.55	4
Atmos GIGA-I50/125-0.75/4	50	0.75	4
Atmos GIGA-I50/125-1.1/4	50	1.1	4
Atmos GIGA-I50/125-1.5/4	50	1.5	4
Atmos GIGA-I50/125-4/2	50	4	2
Atmos GIGA-I50/125-5.5/2	50	5.5	2
Atmos GIGA-I50/125-7.5/2	50	7.5	2
Atmos GIGA-I50/125-11/2	50	11	2
Atmos GIGA-I50/160-1.1/4	50	1.1	4
Atmos GIGA-I50/160-1.5/4	50	1.5	4
Atmos GIGA-I50/160-2.2/4	50	2.2	4
Atmos GIGA-I50/160-5.5/2	50	5.5	2
Atmos GIGA-I50/160-7.5/2	50	7.5	2
Atmos GIGA-I50/160-11/2	50	11	2
Atmos GIGA-I50/160-15/2	50	15	2
Atmos GIGA-I50/160-18.5/2	50	18.5	2
Atmos GIGA-I50/200-1.5/4	50	1.5	4
Atmos GIGA-I50/200-2.2/4	50	2.2	4
Atmos GIGA-I50/200-3/4	50	3	4
Atmos GIGA-I50/200-3.7/4	50	3.7	4
Atmos GIGA-I50/200-11/2	50	11	2
Atmos GIGA-I50/200-15/2	50	15	2
Atmos GIGA-I50/200-18.5/2	50	18.5	2
Atmos GIGA-I50/200-22/2	50	22	2
Atmos GIGA-I50/250-3/4	50	3	4
Atmos GIGA-I50/250-3.7/4	50	3.7	4
Atmos GIGA-I50/250-4/4	50	4	4
Atmos GIGA-I50/250-5.5/4	50	5.5	4
Atmos GIGA-I50/250-7.5/4	50	7.5	4
Atmos GIGA-I50/250-18.5/2	50	18.5	2
Atmos GIGA-I50/250-22/2	50	22	2
Atmos GIGA-I50/250-30/2	50	30	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.10

DN 65 · 33개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I65/125-0.75/4	65	0.75	4
Atmos GIGA-I65/125-1.1/4	65	1.1	4
Atmos GIGA-I65/125-1.5/4	65	1.5	4
Atmos GIGA-I65/125-2.2/4	65	2.2	4
Atmos GIGA-I65/125-5.5/2	65	5.5	2
Atmos GIGA-I65/125-7.5/2	65	7.5	2
Atmos GIGA-I65/125-11/2	65	11	2
Atmos GIGA-I65/125-15/2	65	15	2
Atmos GIGA-I65/160-1.5/4	65	1.5	4
Atmos GIGA-I65/160-2.2/4	65	2.2	4
Atmos GIGA-I65/160-3/4	65	3	4
Atmos GIGA-I65/160-11/2	65	11	2
Atmos GIGA-I65/160-15/2	65	15	2
Atmos GIGA-I65/160-18.5/2	65	18.5	2
Atmos GIGA-I65/160-22/2	65	22	2
Atmos GIGA-I65/200-2.2/4	65	2.2	4
Atmos GIGA-I65/200-3/4	65	3	4
Atmos GIGA-I65/200-3.7/4	65	3.7	4
Atmos GIGA-I65/200-4/4	65	4	4
Atmos GIGA-I65/200-5.5/4	65	5.5	4
Atmos GIGA-I65/200-18.5/2	65	18.5	2
Atmos GIGA-I65/200-22/2	65	22	2
Atmos GIGA-I65/200-30/2	65	30	2
Atmos GIGA-I65/200-37/2	65	37	2
Atmos GIGA-I65/200-45/2	65	45	2
Atmos GIGA-I65/250-3.7/4	65	3.7	4
Atmos GIGA-I65/250-4/4	65	4	4
Atmos GIGA-I65/250-5.5/4	65	5.5	4
Atmos GIGA-I65/250-7.5/4	65	7.5	4
Atmos GIGA-I65/250-11/4	65	11	4
Atmos GIGA-I65/250-30/2	65	30	2
Atmos GIGA-I65/250-37/2	65	37	2
Atmos GIGA-I65/250-45/2	65	45	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.11

DN 80 · 33개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I80/125-1.1/4	80	1.1	4
Atmos GIGA-I80/125-1.5/4	80	1.5	4
Atmos GIGA-I80/125-2.2/4	80	2.2	4
Atmos GIGA-I80/125-3/4	80	3	4
Atmos GIGA-I80/125-11/2	80	11	2
Atmos GIGA-I80/125-15/2	80	15	2
Atmos GIGA-I80/125-18.5/2	80	18.5	2
Atmos GIGA-I80/160-1.5/4	80	1.5	4
Atmos GIGA-I80/160-2.2/4	80	2.2	4
Atmos GIGA-I80/160-3/4	80	3	4
Atmos GIGA-I80/160-3.7/4	80	3.7	4
Atmos GIGA-I80/160-4/4	80	4	4
Atmos GIGA-I80/160-18.5/2	80	18.5	2
Atmos GIGA-I80/160-22/2	80	22	2
Atmos GIGA-I80/160-30/2	80	30	2
Atmos GIGA-I80/200-3.7/4	80	3.7	4
Atmos GIGA-I80/200-4/4	80	4	4
Atmos GIGA-I80/200-5.5/4	80	5.5	4
Atmos GIGA-I80/200-7.5/4	80	7.5	4
Atmos GIGA-I80/200-11/4	80	11	4
Atmos GIGA-I80/200-22/2	80	22	2
Atmos GIGA-I80/200-30/2	80	30	2
Atmos GIGA-I80/200-37/2	80	37	2
Atmos GIGA-I80/200-45/2	80	45	2
Atmos GIGA-I80/250-5.5/4	80	5.5	4
Atmos GIGA-I80/250-7.5/4	80	7.5	4
Atmos GIGA-I80/250-11/4	80	11	4
Atmos GIGA-I80/250-15/4	80	15	4
Atmos GIGA-I80/315-11/4	80	11	4
Atmos GIGA-I80/315-15/4	80	15	4
Atmos GIGA-I80/315-18.5/4	80	18.5	4
Atmos GIGA-I80/315-22/4	80	22	4
Atmos GIGA-I80/315-30/4	80	30	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.11

DN 100 · 34개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I100/160-2.2/4	100	2.2	4
Atmos GIGA-I100/160-3/4	100	3	4
Atmos GIGA-I100/160-3.7/4	100	3.7	4
Atmos GIGA-I100/160-4/4	100	4	4
Atmos GIGA-I100/160-5.5/4	100	5.5	4
Atmos GIGA-I100/160-22/2	100	22	2
Atmos GIGA-I100/160-30/2	100	30	2
Atmos GIGA-I100/160-37/2	100	37	2
Atmos GIGA-I100/160-45/2	100	45	2
Atmos GIGA-I100/200-4/4	100	4	4
Atmos GIGA-I100/200-5.5/4	100	5.5	4
Atmos GIGA-I100/200-7.5/4	100	7.5	4
Atmos GIGA-I100/200-11/4	100	11	4
Atmos GIGA-I100/200-37/2	100	37	2
Atmos GIGA-I100/200-45/2	100	45	2
Atmos GIGA-I100/200-55/2	100	55	2
Atmos GIGA-I100/200-75/2	100	75	2
Atmos GIGA-I100/250-7.5/4	100	7.5	4
Atmos GIGA-I100/250-11/4	100	11	4
Atmos GIGA-I100/250-15/4	100	15	4
Atmos GIGA-I100/250-18.5/4	100	18.5	4
Atmos GIGA-I100/250-22/4	100	22	4
Atmos GIGA-I100/315-15/4	100	15	4
Atmos GIGA-I100/315-18.5/4	100	18.5	4
Atmos GIGA-I100/315-22/4	100	22	4
Atmos GIGA-I100/315-30/4	100	30	4
Atmos GIGA-I100/315-37/4	100	37	4
Atmos GIGA-I100/315-45/4	100	45	4
Atmos GIGA-I100/400-30/4	100	30	4
Atmos GIGA-I100/400-37/4	100	37	4
Atmos GIGA-I100/400-45/4	100	45	4
Atmos GIGA-I100/400-55/4	100	55	4
Atmos GIGA-I100/400-75/4	100	75	4
Atmos GIGA-I100/400-90/4	100	90	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.12

DN 125 · 26개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I125/160-4/4	125	4	4
Atmos GIGA-I125/160-5.5/4	125	5.5	4
Atmos GIGA-I125/160-7.5/4	125	7.5	4
Atmos GIGA-I125/160-37/2	125	37	2
Atmos GIGA-I125/160-45/2	125	45	2
Atmos GIGA-I125/200-5.5/4	125	5.5	4
Atmos GIGA-I125/200-7.5/4	125	7.5	4
Atmos GIGA-I125/200-11/4	125	11	4
Atmos GIGA-I125/200-15/4	125	15	4
Atmos GIGA-I125/200-18.5/4	125	18.5	4
Atmos GIGA-I125/250-11/4	125	11	4
Atmos GIGA-I125/250-15/4	125	15	4
Atmos GIGA-I125/250-18.5/4	125	18.5	4
Atmos GIGA-I125/250-22/4	125	22	4
Atmos GIGA-I125/250-30/4	125	30	4
Atmos GIGA-I125/315-22/4	125	22	4
Atmos GIGA-I125/315-30/4	125	30	4
Atmos GIGA-I125/315-37/4	125	37	4
Atmos GIGA-I125/315-45/4	125	45	4
Atmos GIGA-I125/315-55/4	125	55	4
Atmos GIGA-I125/400-37/4	125	37	4
Atmos GIGA-I125/400-45/4	125	45	4
Atmos GIGA-I125/400-55/4	125	55	4
Atmos GIGA-I125/400-75/4	125	75	4
Atmos GIGA-I125/400-90/4	125	90	4
Atmos GIGA-I125/400-110/4	125	110	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.12

DN 150 · 21개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I150/200-11/4	150	11	4
Atmos GIGA-I150/200-15/4	150	15	4
Atmos GIGA-I150/200-18.5/4	150	18.5	4
Atmos GIGA-I150/200-22/4	150	22	4
Atmos GIGA-I150/250-18.5/4	150	18.5	4
Atmos GIGA-I150/250-22/4	150	22	4
Atmos GIGA-I150/250-30/4	150	30	4
Atmos GIGA-I150/250-37/4	150	37	4
Atmos GIGA-I150/315-22/4	150	22	4
Atmos GIGA-I150/315-30/4	150	30	4
Atmos GIGA-I150/315-37/4	150	37	4
Atmos GIGA-I150/315-45/4	150	45	4
Atmos GIGA-I150/315-55/4	150	55	4
Atmos GIGA-I150/315-75/4	150	75	4
Atmos GIGA-I150/315-90/4	150	90	4
Atmos GIGA-I150/400-55/4	150	55	4
Atmos GIGA-I150/400-75/4	150	75	4
Atmos GIGA-I150/400-90/4	150	90	4
Atmos GIGA-I150/400-110/4	150	110	4
Atmos GIGA-I150/400-132/4	150	132	4
Atmos GIGA-I150/400-160/4	150	160	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.13

DN 200 · 19개 모델

모델	구경 DN	모터 출력 (kW)	극수
Atmos GIGA-I200/200-15/4	200	15	4
Atmos GIGA-I200/200-18.5/4	200	18.5	4
Atmos GIGA-I200/200-22/4	200	22	4
Atmos GIGA-I200/200-30/4	200	30	4
Atmos GIGA-I200/250-18.5/4	200	18.5	4
Atmos GIGA-I200/250-22/4	200	22	4
Atmos GIGA-I200/250-30/4	200	30	4
Atmos GIGA-I200/250-37/4	200	37	4
Atmos GIGA-I200/250-45/4	200	45	4
Atmos GIGA-I200/315-37/4	200	37	4
Atmos GIGA-I200/315-45/4	200	45	4
Atmos GIGA-I200/315-55/4	200	55	4
Atmos GIGA-I200/315-75/4	200	75	4
Atmos GIGA-I200/315-90/4	200	90	4
Atmos GIGA-I200/400-90/4	200	90	4
Atmos GIGA-I200/400-110/4	200	110	4
Atmos GIGA-I200/400-132/4	200	132	4
Atmos GIGA-I200/400-160/4	200	160	4
Atmos GIGA-I200/400-200/4	200	200	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.13

CATALOGUE CURVES

극수에 맞는 성능곡선을 확인하세요.

모터 출력은 소비전력과 다릅니다. 최대 유량과 최대 양정은 서로 다른 조건의 범위값이며, 같은 운전점에서 동시에 사용할 수 있는 값이 아닙니다. 필요한 유량에서 양정을 확인하고, 흡입 조건·NPSH·유체 온도 및 압력등급을 함께 검토하세요.

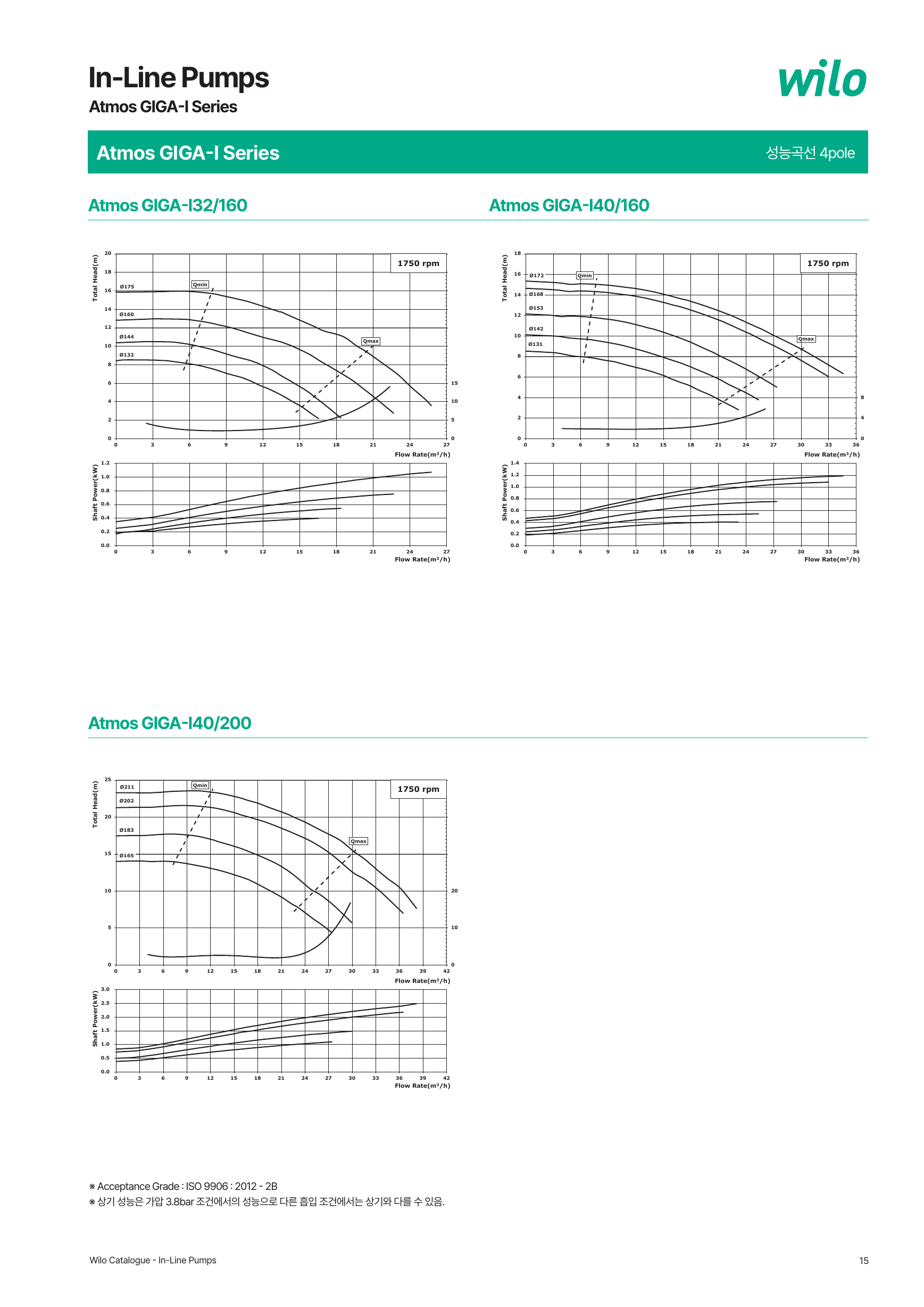

Atmos GIGA-I · 4극 · 카탈로그 p.15

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.15 · 이미지를 누르면 확대됩니다.

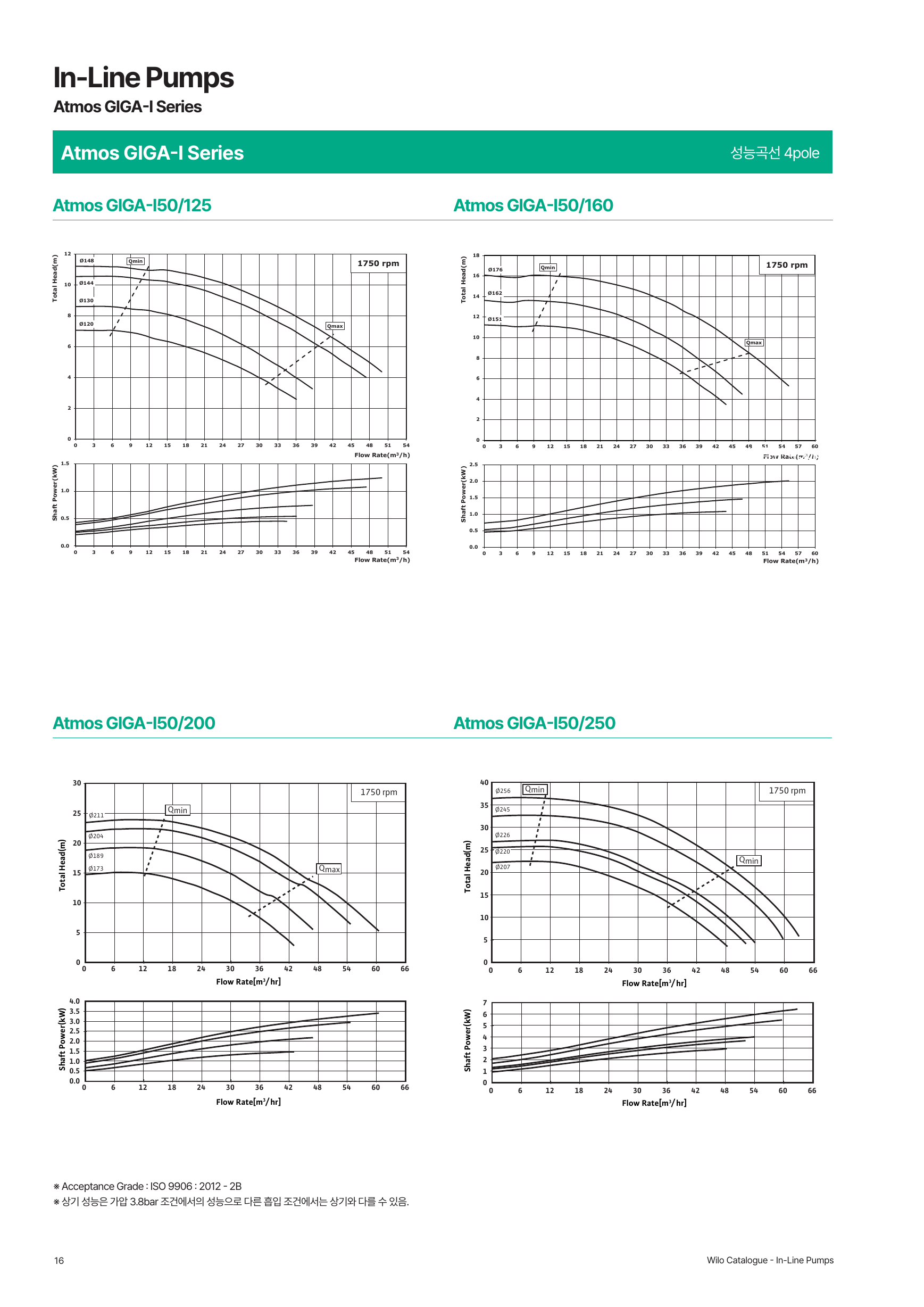

Atmos GIGA-I · 4극 · 카탈로그 p.16

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.16 · 이미지를 누르면 확대됩니다.

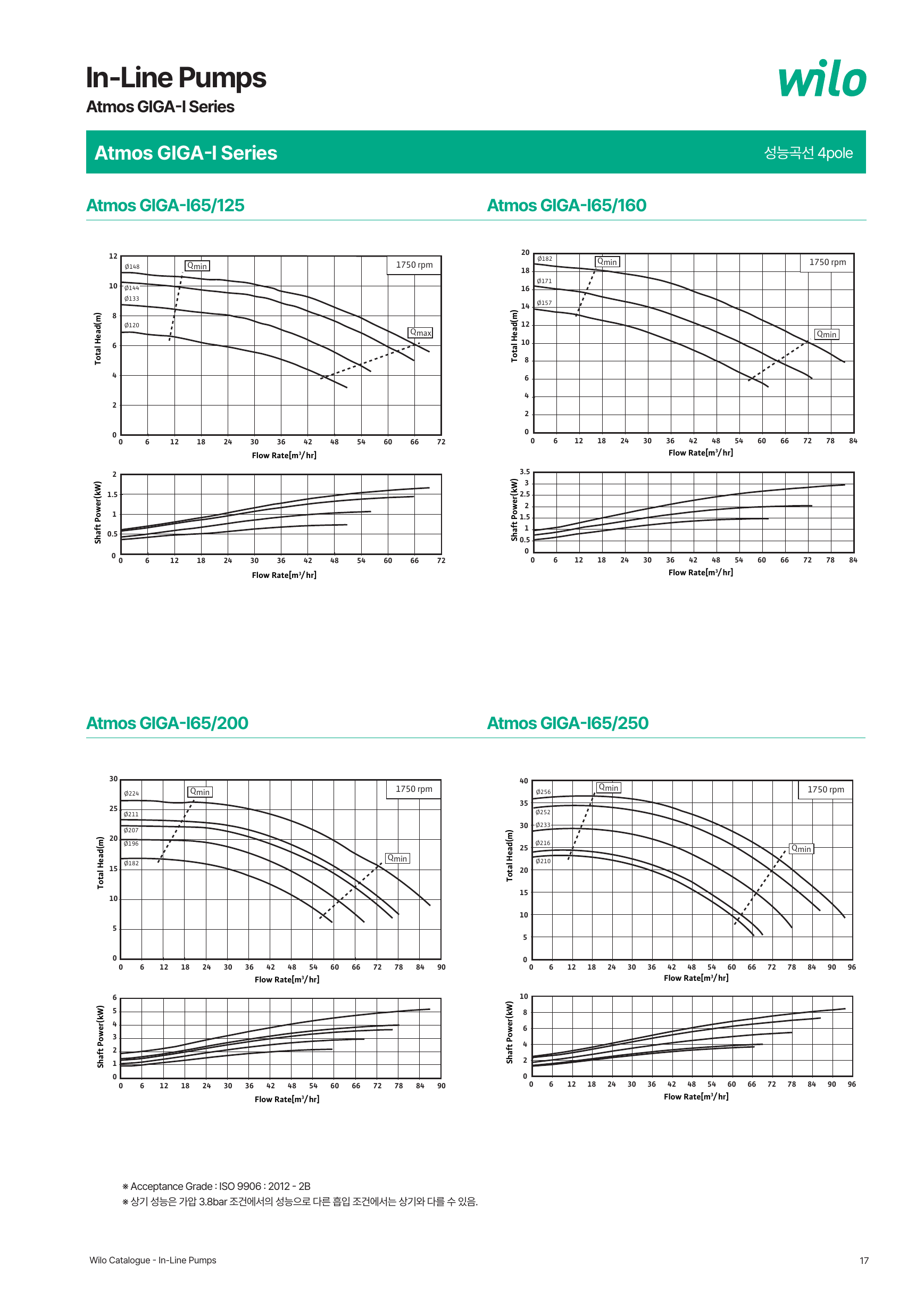

Atmos GIGA-I · 4극 · 카탈로그 p.17

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.17 · 이미지를 누르면 확대됩니다.

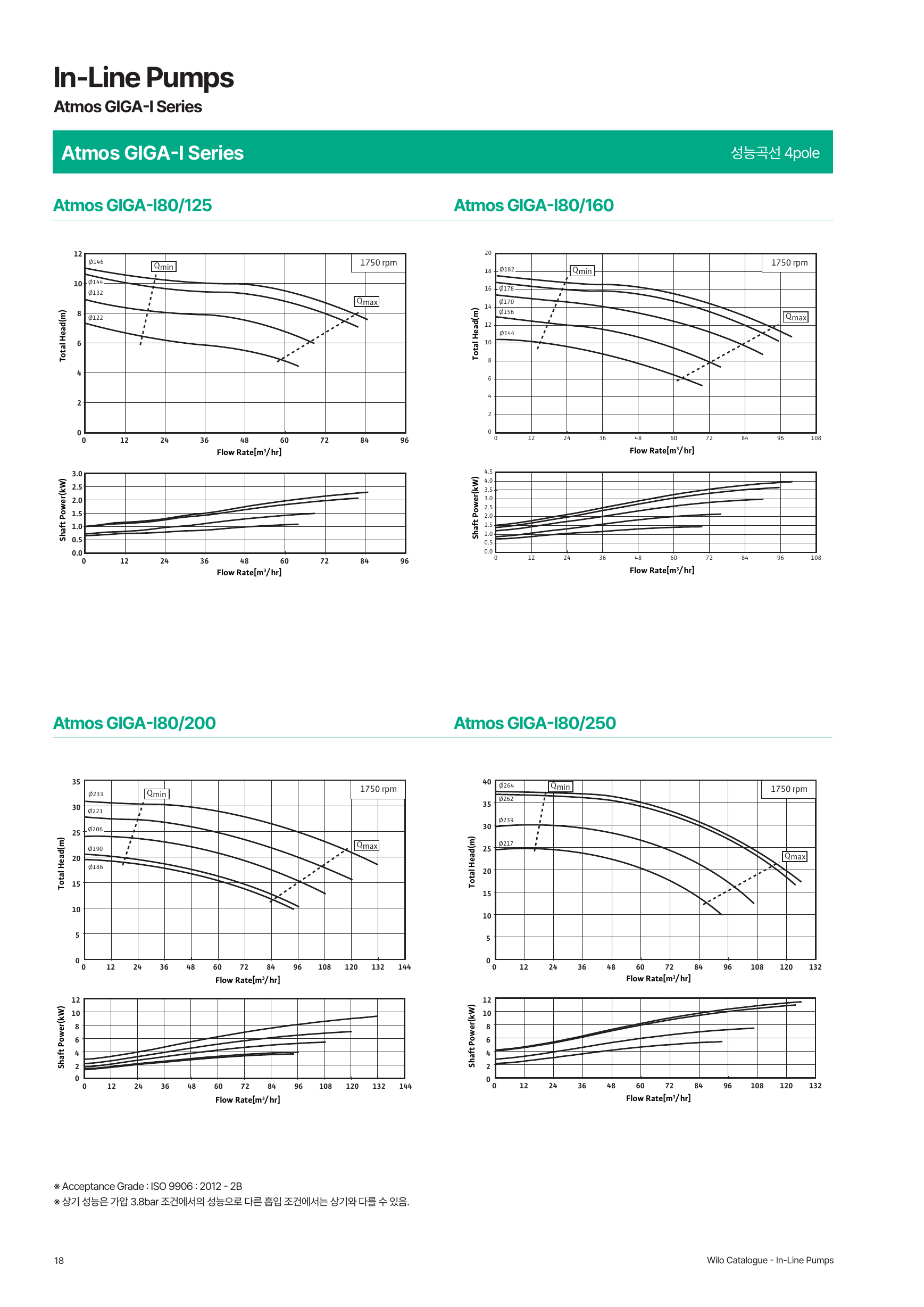

Atmos GIGA-I · 4극 · 카탈로그 p.18

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.18 · 이미지를 누르면 확대됩니다.

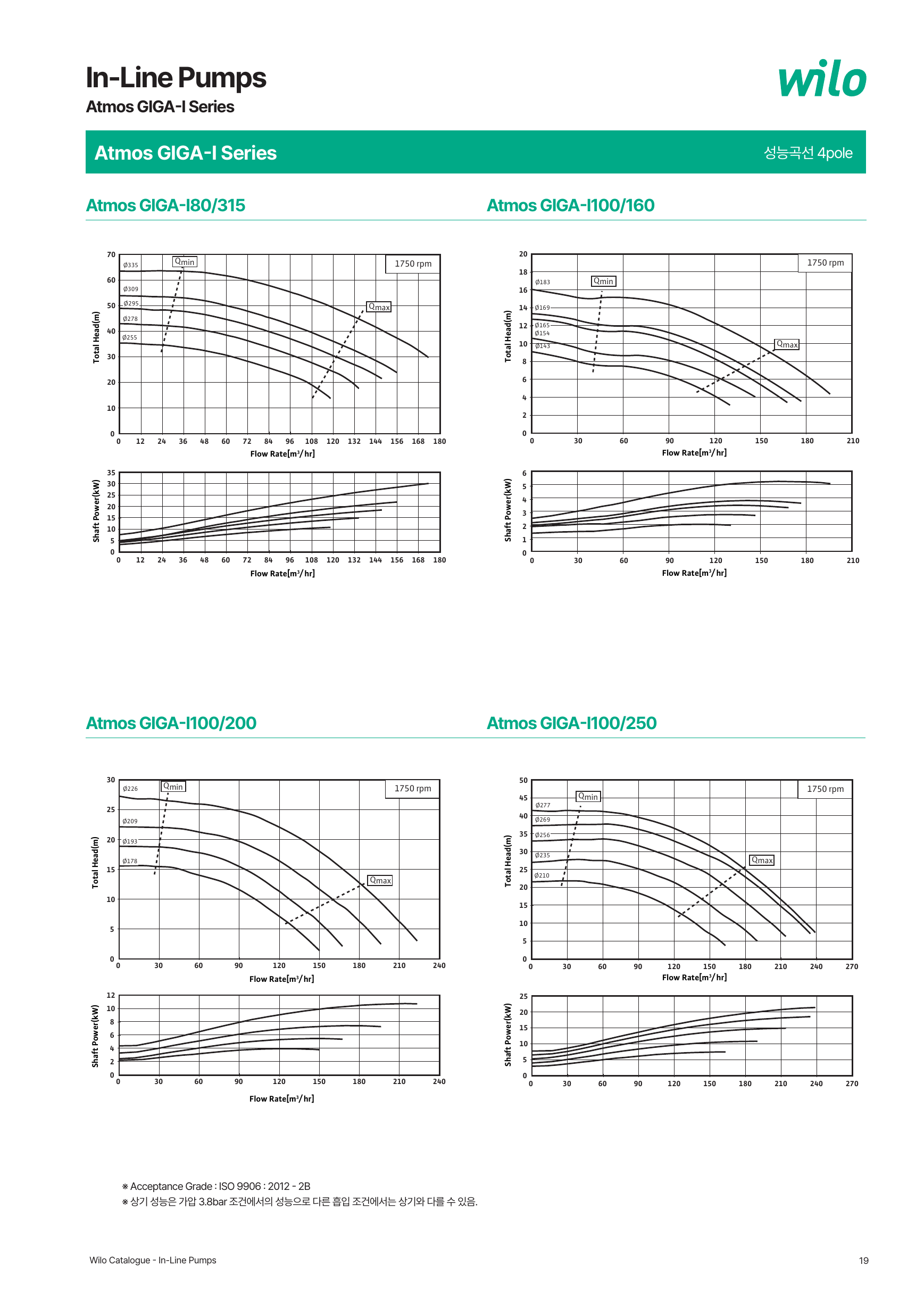

Atmos GIGA-I · 4극 · 카탈로그 p.19

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.19 · 이미지를 누르면 확대됩니다.

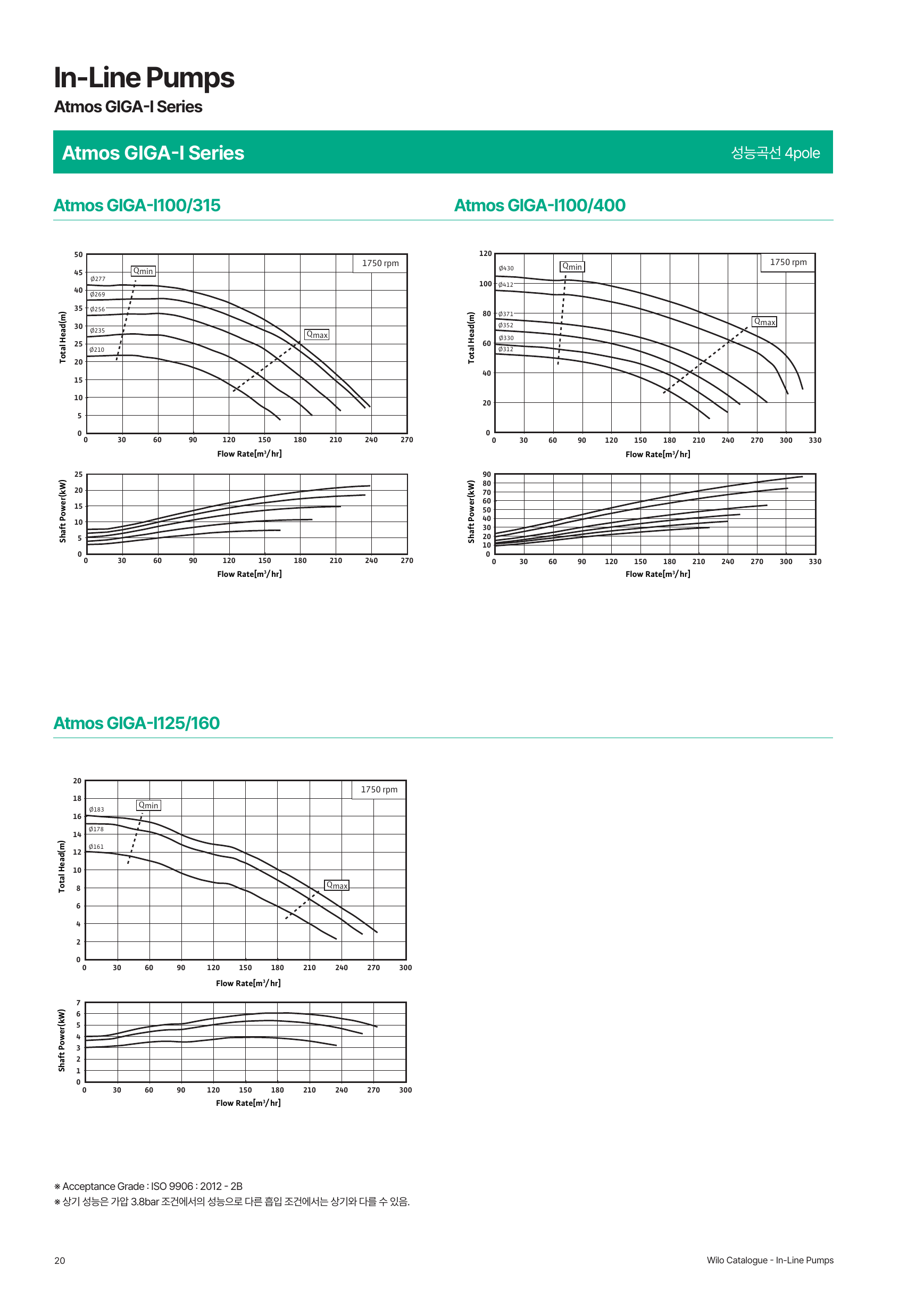

Atmos GIGA-I · 4극 · 카탈로그 p.20

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.20 · 이미지를 누르면 확대됩니다.

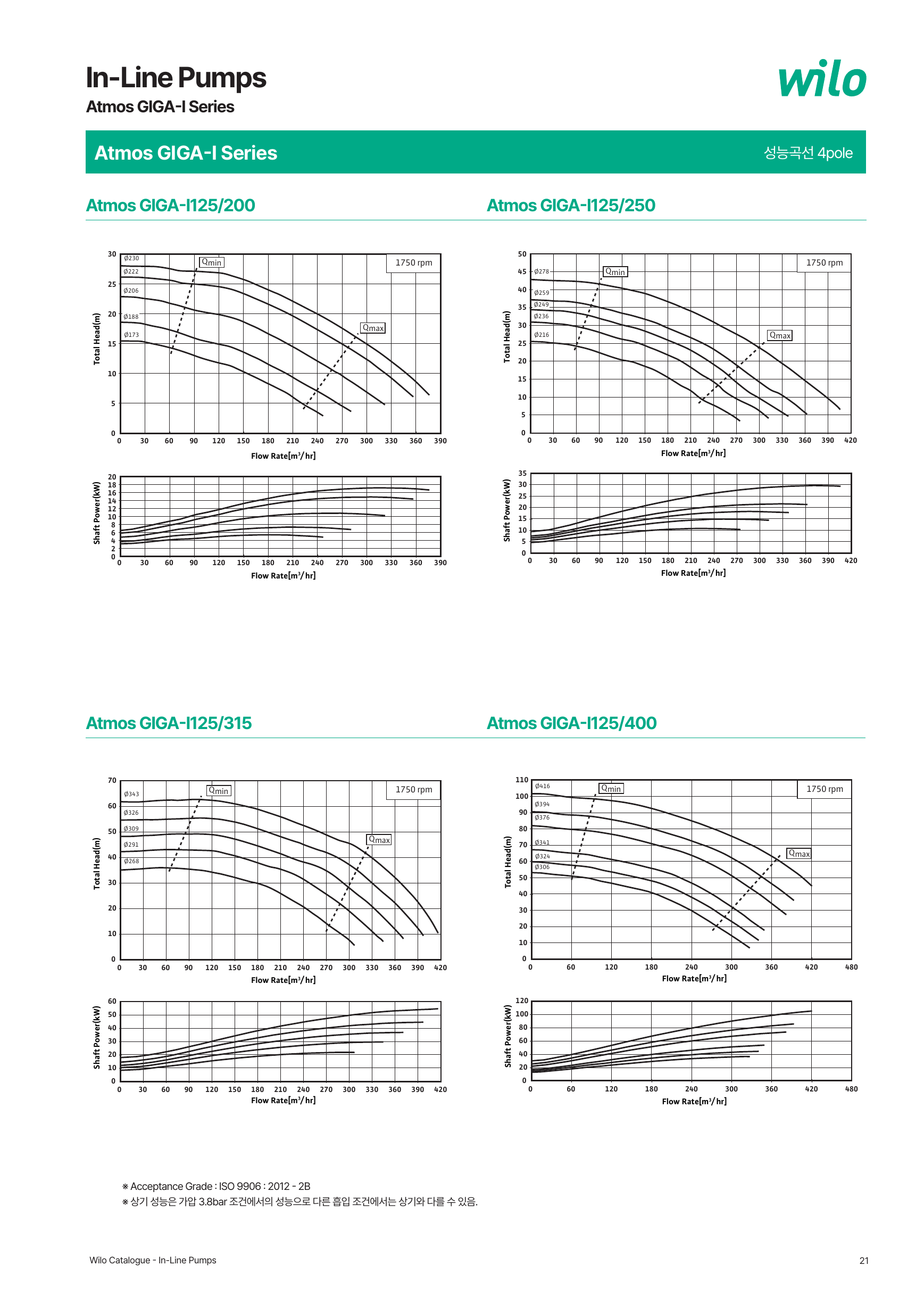

Atmos GIGA-I · 4극 · 카탈로그 p.21

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.21 · 이미지를 누르면 확대됩니다.

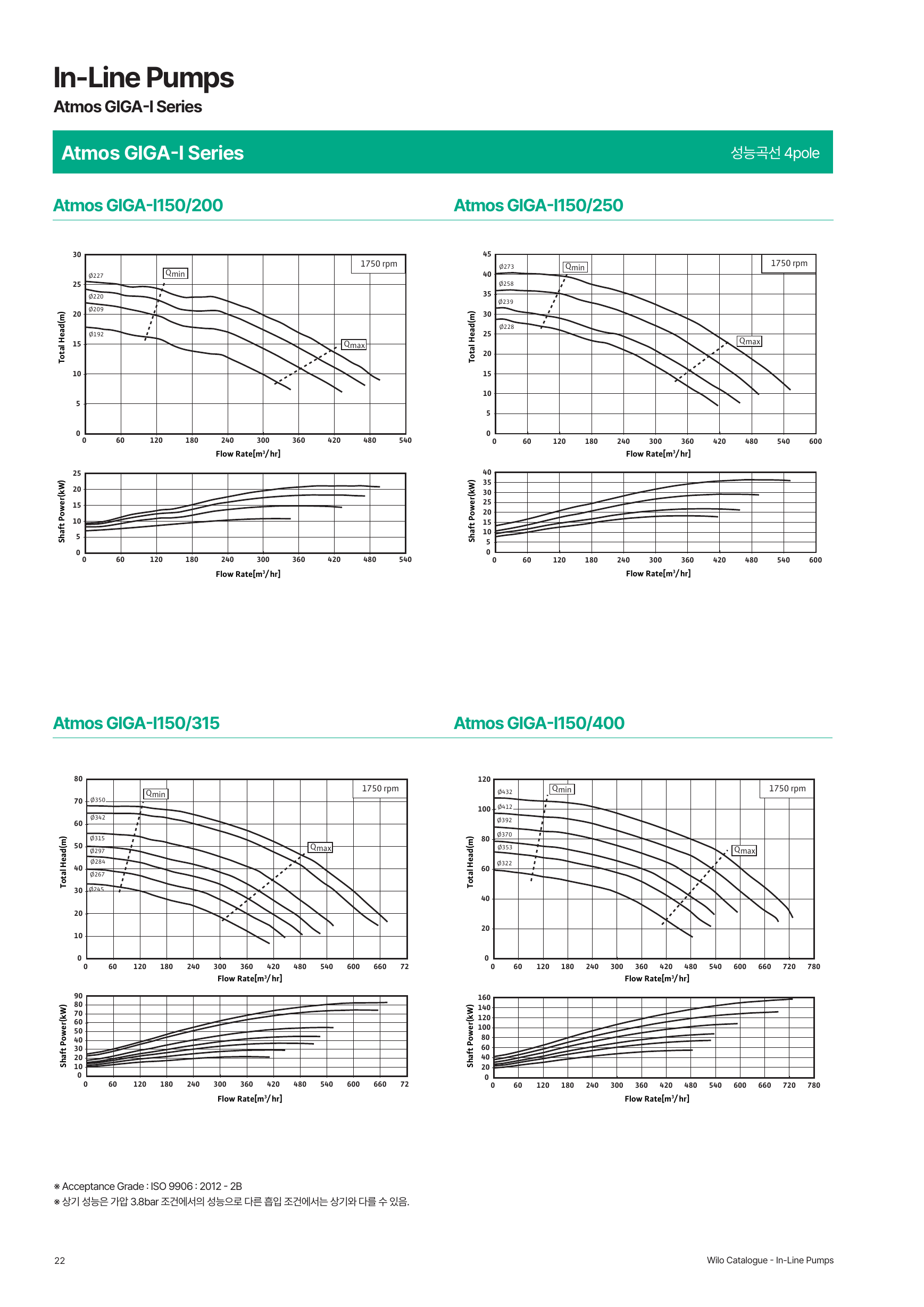

Atmos GIGA-I · 4극 · 카탈로그 p.22

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.22 · 이미지를 누르면 확대됩니다.

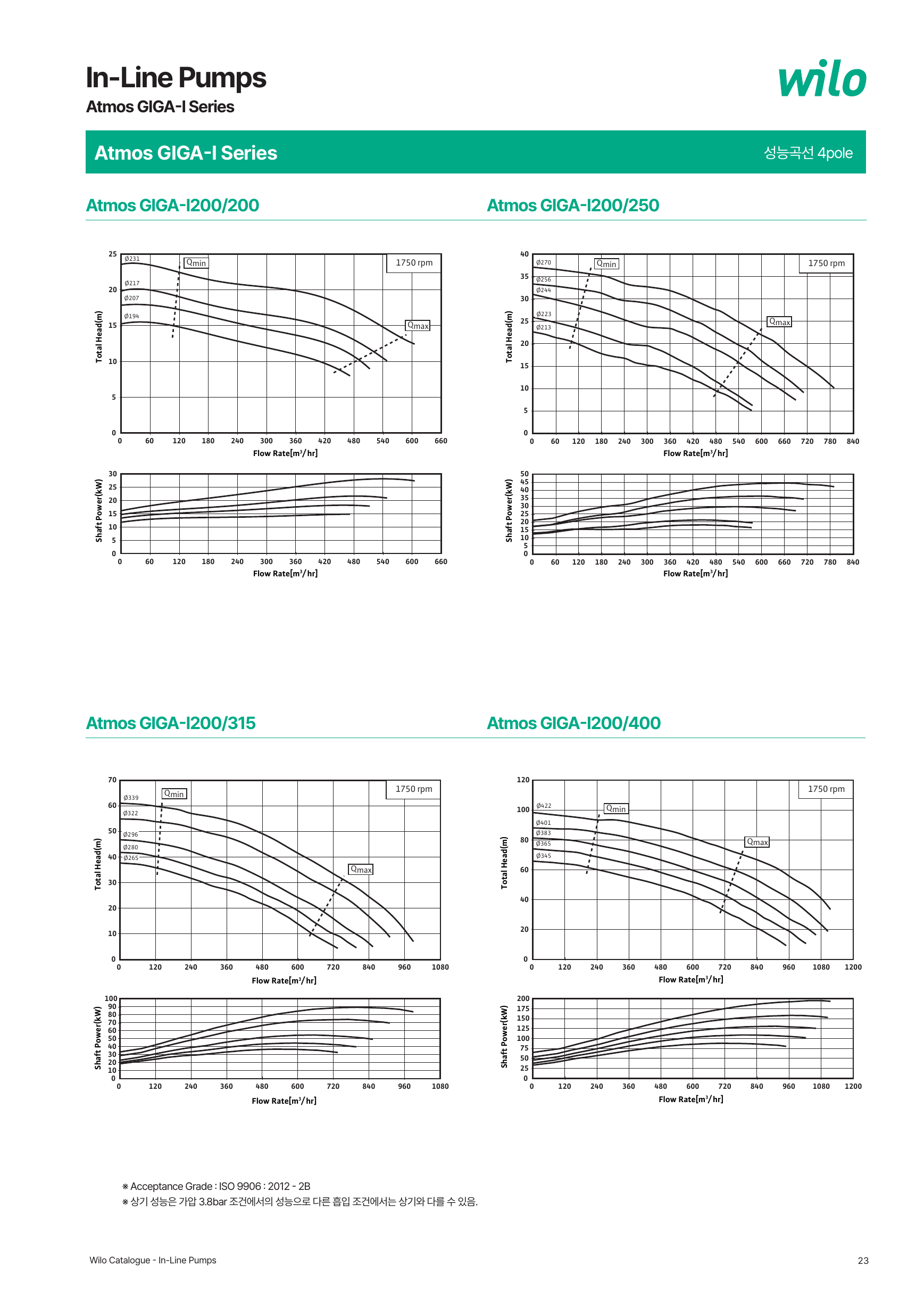

Atmos GIGA-I · 4극 · 카탈로그 p.23

Atmos GIGA-I · 4극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.23 · 이미지를 누르면 확대됩니다.

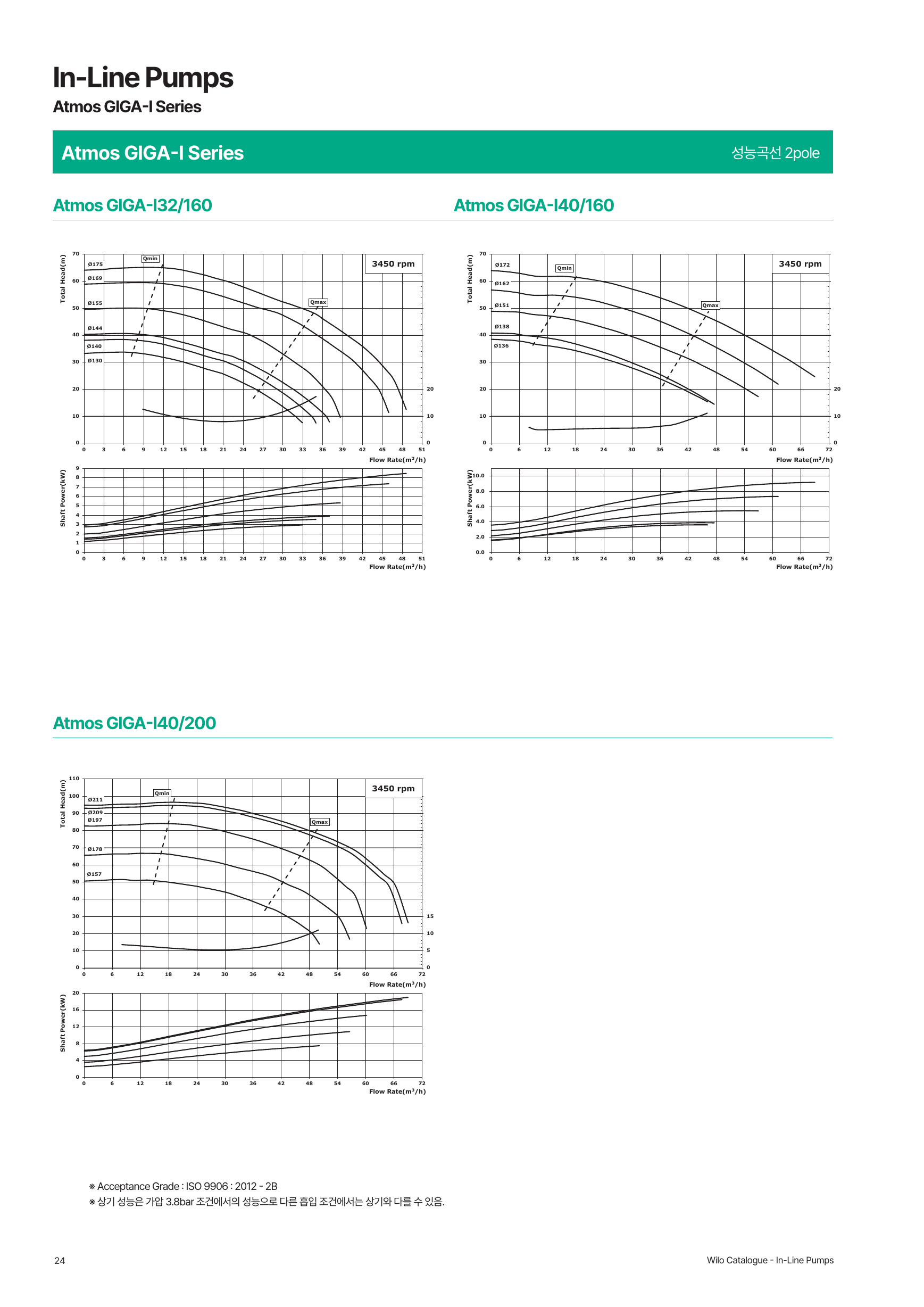

Atmos GIGA-I · 2극 · 카탈로그 p.24

Atmos GIGA-I · 2극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.24 · 이미지를 누르면 확대됩니다.

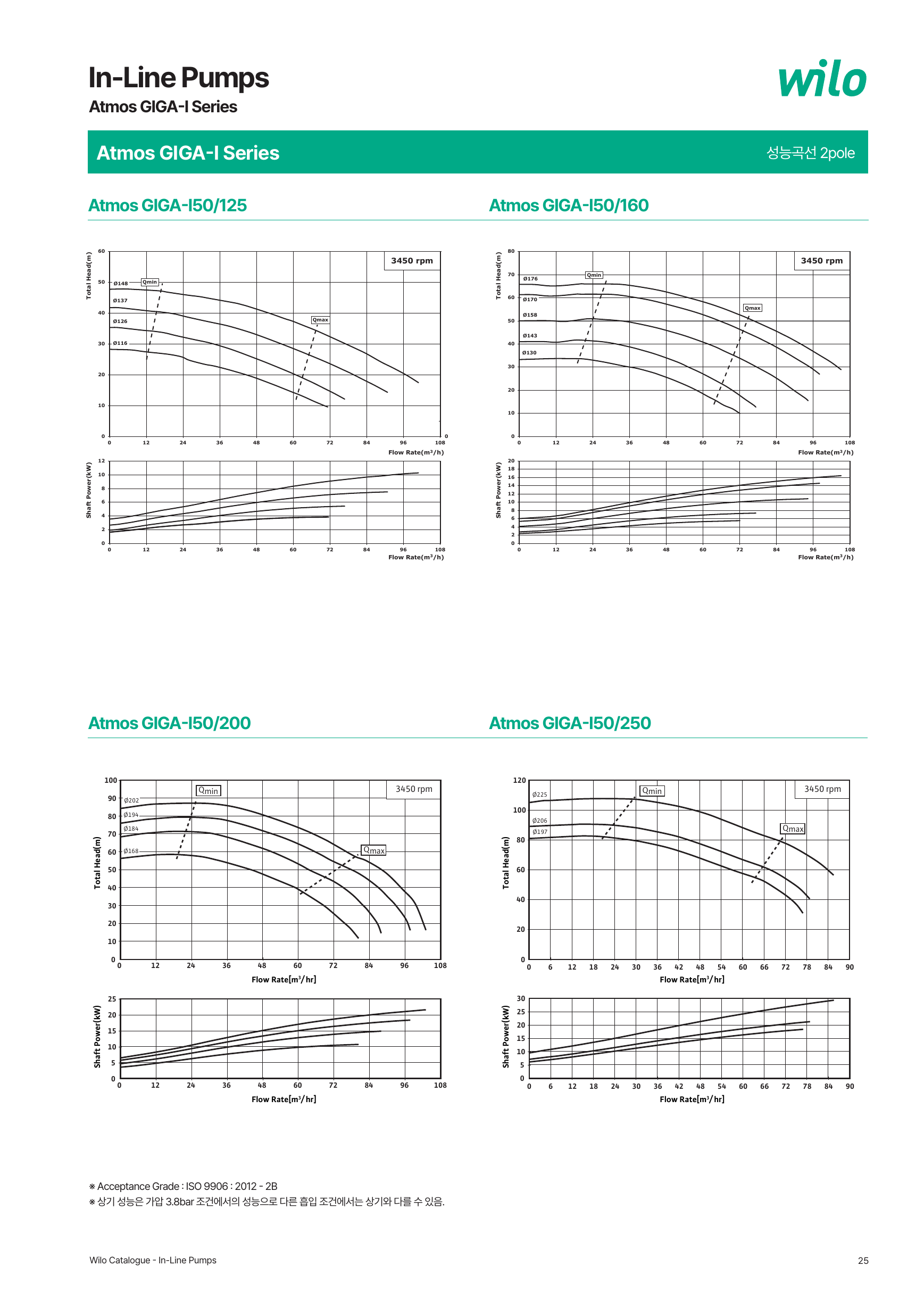

Atmos GIGA-I · 2극 · 카탈로그 p.25

Atmos GIGA-I · 2극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.25 · 이미지를 누르면 확대됩니다.

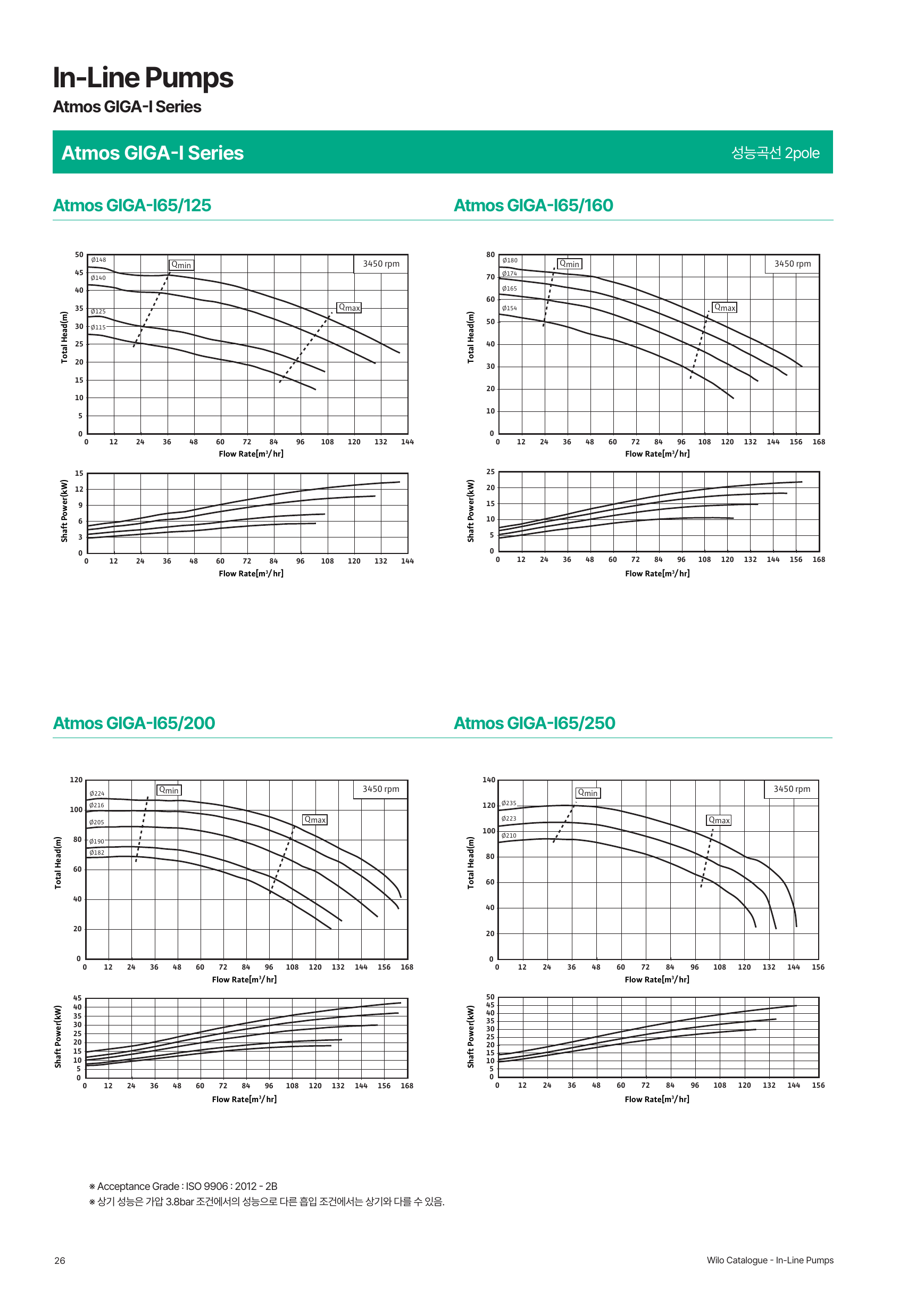

Atmos GIGA-I · 2극 · 카탈로그 p.26

Atmos GIGA-I · 2극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.26 · 이미지를 누르면 확대됩니다.

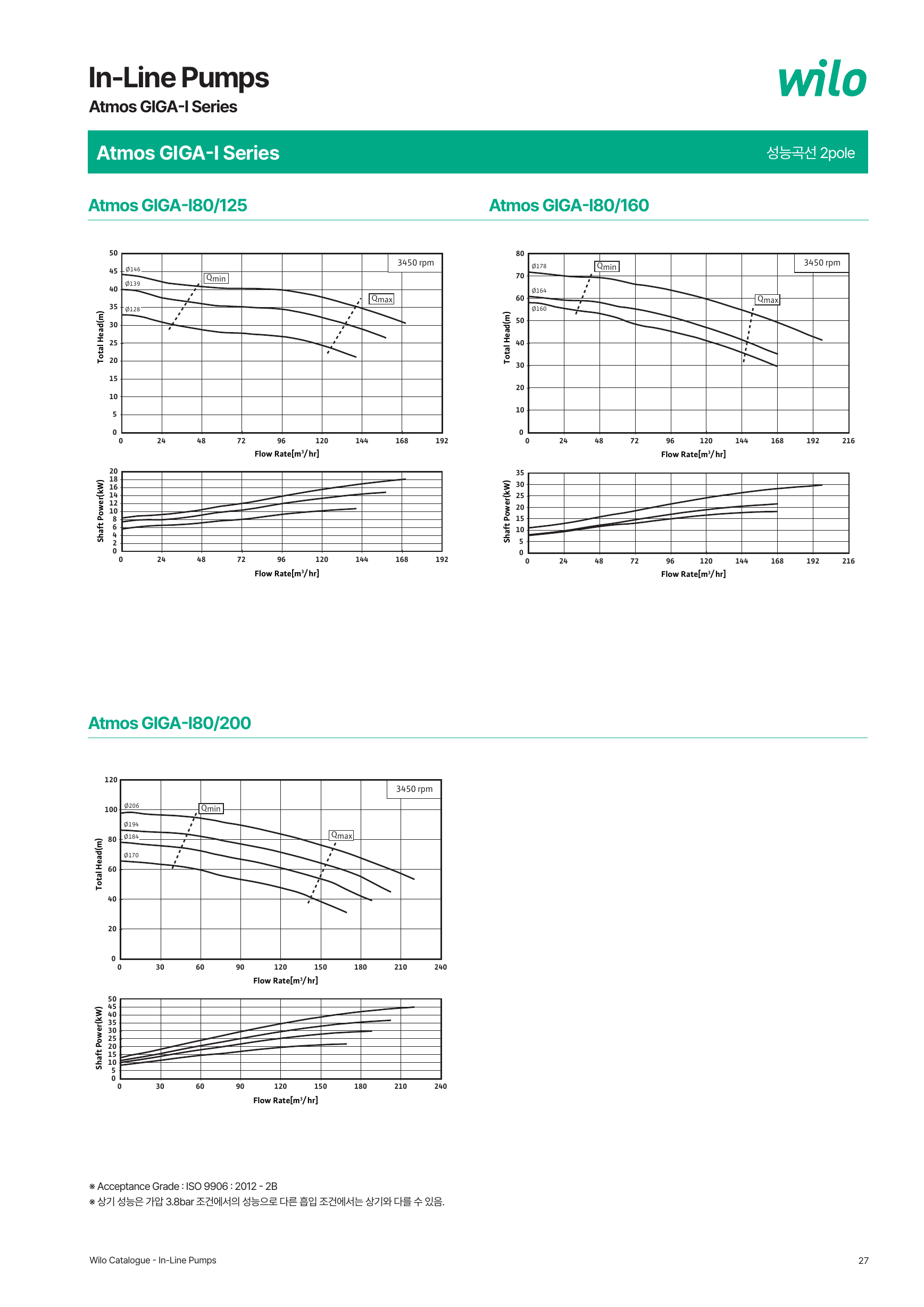

Atmos GIGA-I · 2극 · 카탈로그 p.27

Atmos GIGA-I · 2극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.27 · 이미지를 누르면 확대됩니다.

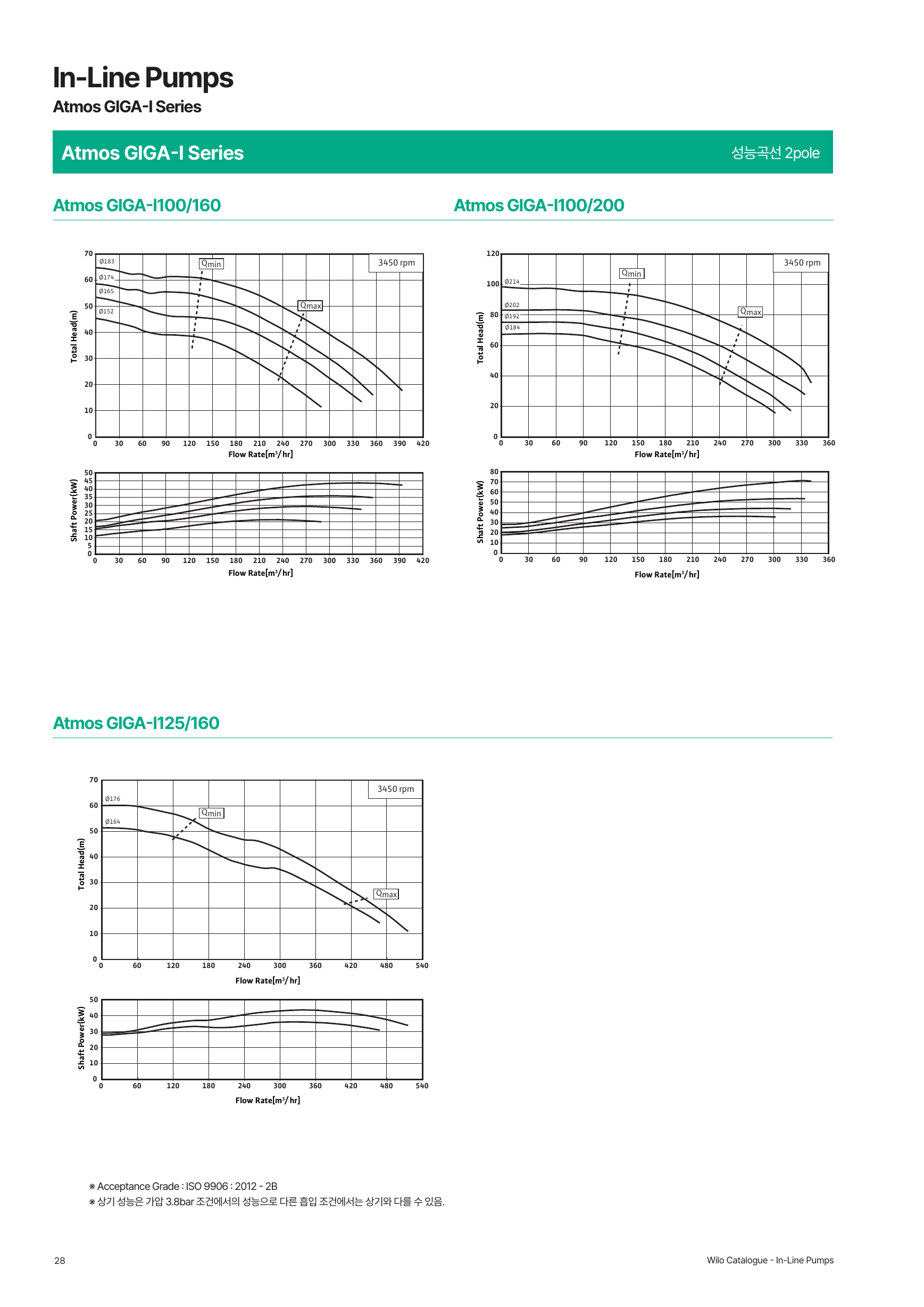

Atmos GIGA-I · 2극 · 카탈로그 p.28

Atmos GIGA-I · 2극 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.28 · 이미지를 누르면 확대됩니다.

CONTACT PUMPSYS

필요 유량과 양정,
현장 조건부터 확인합니다.

요구 유량 · 전양정 · 흡입압력 · 유체와 온도
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시 기존 모델명과 명판 사진을 준비해 주세요.

제품 선정 및 견적 상담010-4892-4670 pumpsys@naver.com

전화 상담 ↗이메일 문의 ↗

'🏷️ 제품소개 > 🔄 인라인·원심펌프' 카테고리의 다른 글

윌로 Helix V·MVI \| 스테인리스 입형다단펌프 193개 모델·성능곡선 (0)	2026.10.15
윌로 PIL·PIN \| 산업용 인라인펌프 모델·동력·성능곡선 (0)	2026.10.15
윌로 IPL·TOP-S·TOP-Z \| 순환용 인라인펌프 모델·접속·성능곡선 (0)	2026.10.15
윌로 IL·IL-I \| 고압·스테인리스 인라인펌프 모델·사양·성능곡선 (0)	2026.10.15
윌로 Stratos GIGA2.0-I·PICO \| 전자제어 인라인펌프 모델·사양·성능곡선 (0)	2026.10.15

펌프시스 | 펌프 엔지니어링 솔루션

현장에 맞는 펌프,
선정의 기준부터.

펌프와 시스템, 주요 제품군

수중펌프

부스터펌프

오·배수패키지펌프

인라인·원심펌프

플로트스위치·펌프 부속

기술자료를
찾고 계신가요?

선정 기준

설치·운전

점검·유지관리

현장의 질문에서 시작하는 솔루션

설치·시공 검토

고장·문제해결

제품 교체·개선

조건을 알려주시면,
상담의 시작이 쉬워집니다.

윌로 Atmos GIGA-I | 227개 인라인펌프 모델·출력·성능곡선

냉온수 순환을 위한
산업용 인라인 설계.
