PUMPSYSWILO · MULTISTAGE PUMPS
제품소개 · 윌로 입형다단펌프 / 인라인·원심펌프

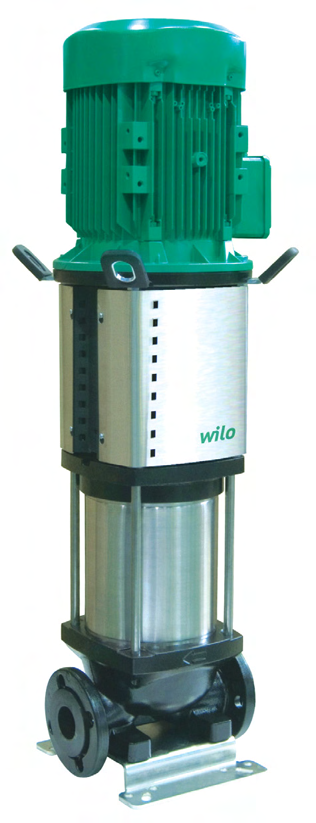

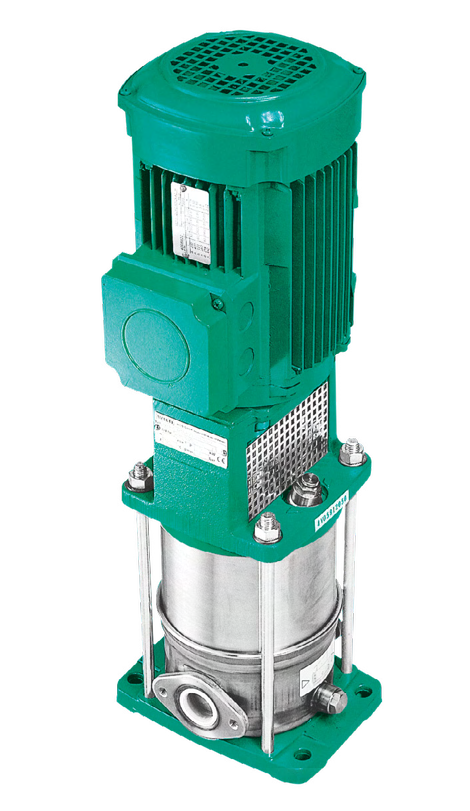

WILO HELIX V / MVI
단수를 쌓아 확보하는
입형다단의 압력.
Helix V와 MVI의 단품 모델·모터 출력을 확인하고, 각 유량군의 성능곡선으로 운전점을 비교하세요. 급수·가압·산업용 순환을 위한 스테인리스 계열입니다.
Helix V 모델표142개 형식
MVI 모델표51개 형식
곡선 자료15개 유량군
PRODUCT HIGHLIGHTS
구조와 재질을 먼저 비교합니다.
01
비자흡식 입형 구조
흡입과 토출 구경이 같은 입형 다단 원심펌프입니다. 시운전 전 충수와 공기 제거, 흡입 조건을 확인합니다.
02
스테인리스 수력부
Helix V는 AISI304L 임펠러·디퓨저, MVI는 AISI304 계열을 사용합니다. AISI316L은 주문 사양입니다.
03
모터와 실 유지관리
IEC 표준 플랜지 모터, 분할 커플링과 확대 베어링 구성을 적용합니다. Helix V는 카트리지 미캐니컬 실을 채택합니다.
출처 : 윌로 산업용 입형다단 카탈로그 · p.29
출처 : 윌로 산업용 입형다단 카탈로그 · p.4, 29
SERIES ENVELOPE
유량군별 최대 범위
| 제품군 | 최대 유량 m³/h | 최대 양정 m |
|---|---|---|
| Helix V2 | 4.5 | 235 |
| Helix V4 | 7.5 | 250 |
| Helix V6 | 12 | 240 |
| Helix V10 | 19 | 250 |
| Helix V16 | 30 | 245 |
| Helix V22 | 42 | 290 |
| Helix V36 | 66 | 275 |
| Helix V52 | 92 | 220 |
| Helix V80 | 130 | 181 |
| Helix V105 | 170 | 134 |
| MVI2 | 6 | 234 |
| MVI4 | 7 | 225 |
| MVI8 | 18 | 190 |
| MVI90 | 130 | 192 |
| MVI125 | 170 | 138 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
| 항목 | Helix V | MVI |
|---|---|---|
| 허용 유체 온도 | -15–120°C | -15–120°C |
| 주위 온도 | 최대 40°C | 최대 40°C |
| 압력등급 | 16 / 25 / 30 bar · 모델별 구분 | 16 / 25 bar · 모델별 구분 |
| 모터 | TEFC · IP55 · F종 | TEFC · IP55 · F종 |
| 글리콜 | 표준 20% / 최대 40% 옵션 | 표준 20% / 최대 40% 옵션 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
모터 출력은 소비전력과 다릅니다. 최대 유량과 최대 양정은 서로 다른 조건의 범위값이며, 같은 운전점에서 동시에 사용할 수 있는 값이 아닙니다. 필요한 유량에서 양정을 확인하고, 흡입 조건·NPSH·유체 온도 및 압력등급을 함께 검토하세요.
카탈로그는 유체 온도 80°C 이상에서 공급사 확인을 요구합니다. 온도·흡입압력·실 재질을 함께 확인합니다.
출처 : 윌로 산업용 입형다단 카탈로그 · p.4–5, 29–30
MODEL & CURVE LIBRARY
모델표와 성능곡선을 함께 찾기
형식 예: Helix V1605 / MVI405 → 공칭 유량군 16 / 4, 임펠러 단수 05. 카탈로그의 * 표시는 25 bar, ** 표시는 30 bar 모델입니다. 별표가 없는 행의 실제 압력등급은 선정 사양을 확인합니다. 모터 출력은 펌프 1대 기준입니다.

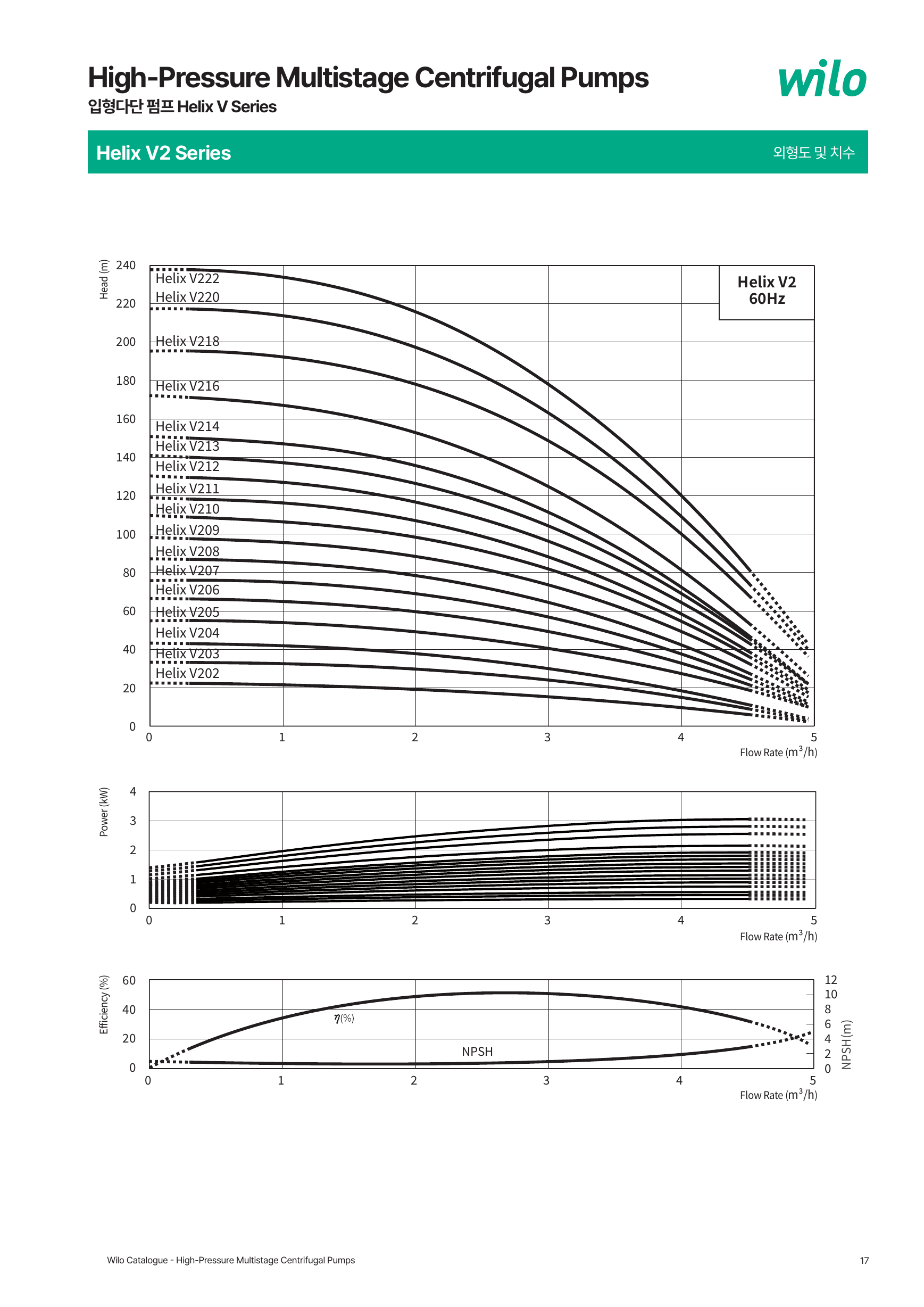

Helix V2 · 17개 모델 · 성능곡선 p.17
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V202 | 0.55 | 개별 사양 확인 |
| Helix V203 | 0.55 | 개별 사양 확인 |
| Helix V204 | 0.55 | 개별 사양 확인 |
| Helix V205 | 0.75 | 개별 사양 확인 |
| Helix V206 | 1.1 | 개별 사양 확인 |
| Helix V207 | 1.1 | 개별 사양 확인 |
| Helix V208 | 1.1 | 개별 사양 확인 |
| Helix V209 | 1.5 | 개별 사양 확인 |
| Helix V210 | 1.5 | 개별 사양 확인 |
| Helix V211 | 1.5 | 개별 사양 확인 |
| Helix V212 | 1.85 | 개별 사양 확인 |
| Helix V213 | 1.85 | 개별 사양 확인 |
| Helix V214 | 2.2 | 개별 사양 확인 |
| Helix V216 | 2.2 | 25 bar |
| Helix V218 | 3 | 25 bar |
| Helix V220 | 3 | 25 bar |
| Helix V222 | 3 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.9
출처 : 윌로 산업용 입형다단 카탈로그 · p.17 · 이미지를 누르면 확대됩니다.

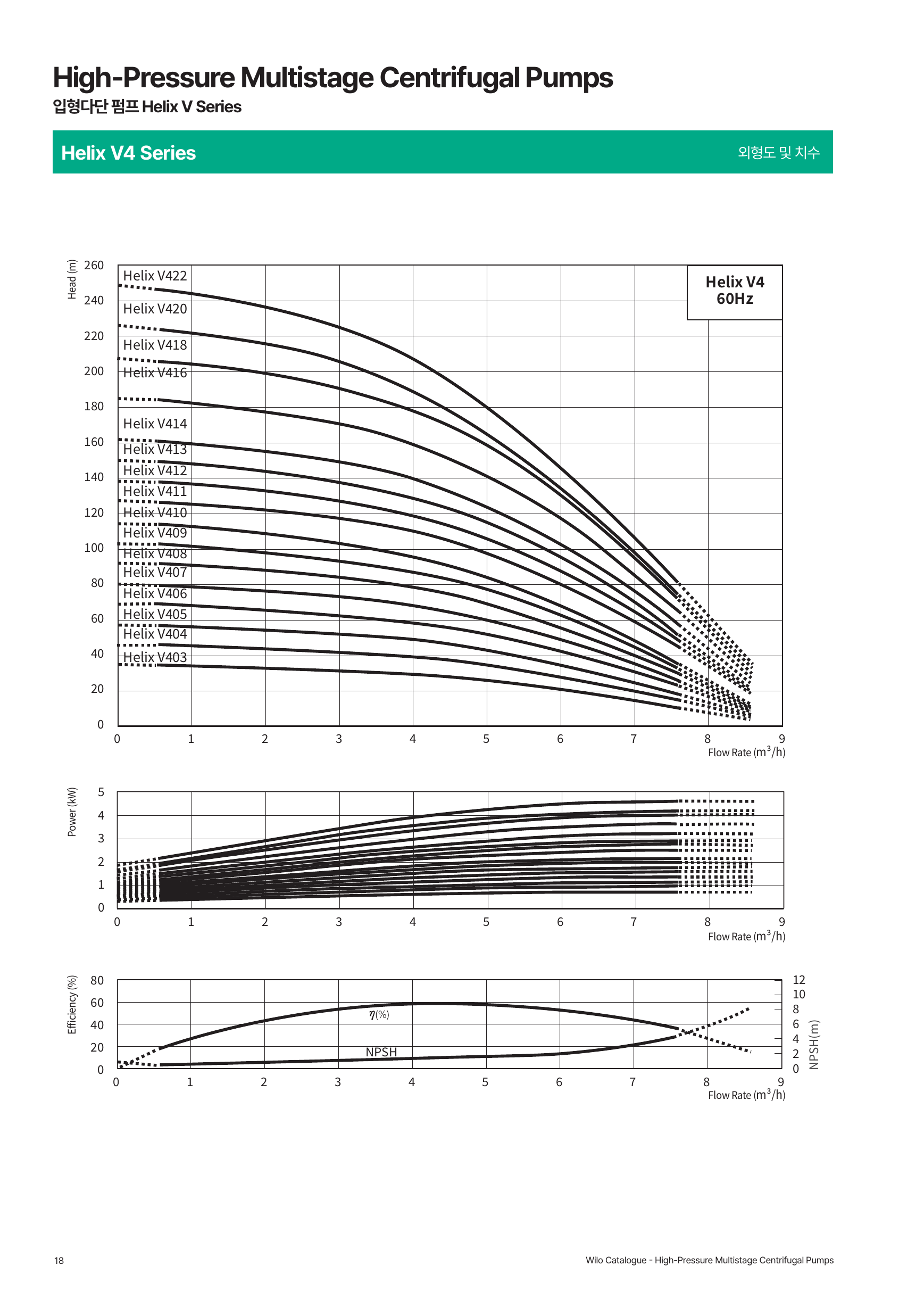

Helix V4 · 16개 모델 · 성능곡선 p.18
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V403 | 0.75 | 개별 사양 확인 |
| Helix V404 | 1.1 | 개별 사양 확인 |
| Helix V405 | 1.1 | 개별 사양 확인 |
| Helix V406 | 1.5 | 개별 사양 확인 |
| Helix V407 | 1.5 | 개별 사양 확인 |
| Helix V408 | 2.2 | 개별 사양 확인 |
| Helix V409 | 2.2 | 개별 사양 확인 |
| Helix V410 | 2.2 | 개별 사양 확인 |
| Helix V411 | 3 | 개별 사양 확인 |
| Helix V412 | 3 | 개별 사양 확인 |
| Helix V413 | 3 | 개별 사양 확인 |
| Helix V414 | 3.7 | 25 bar |
| Helix V416 | 3.7 | 25 bar |
| Helix V418 | 4 | 25 bar |
| Helix V420 | 5.5 | 25 bar |
| Helix V422 | 5.5 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.10
출처 : 윌로 산업용 입형다단 카탈로그 · p.18 · 이미지를 누르면 확대됩니다.

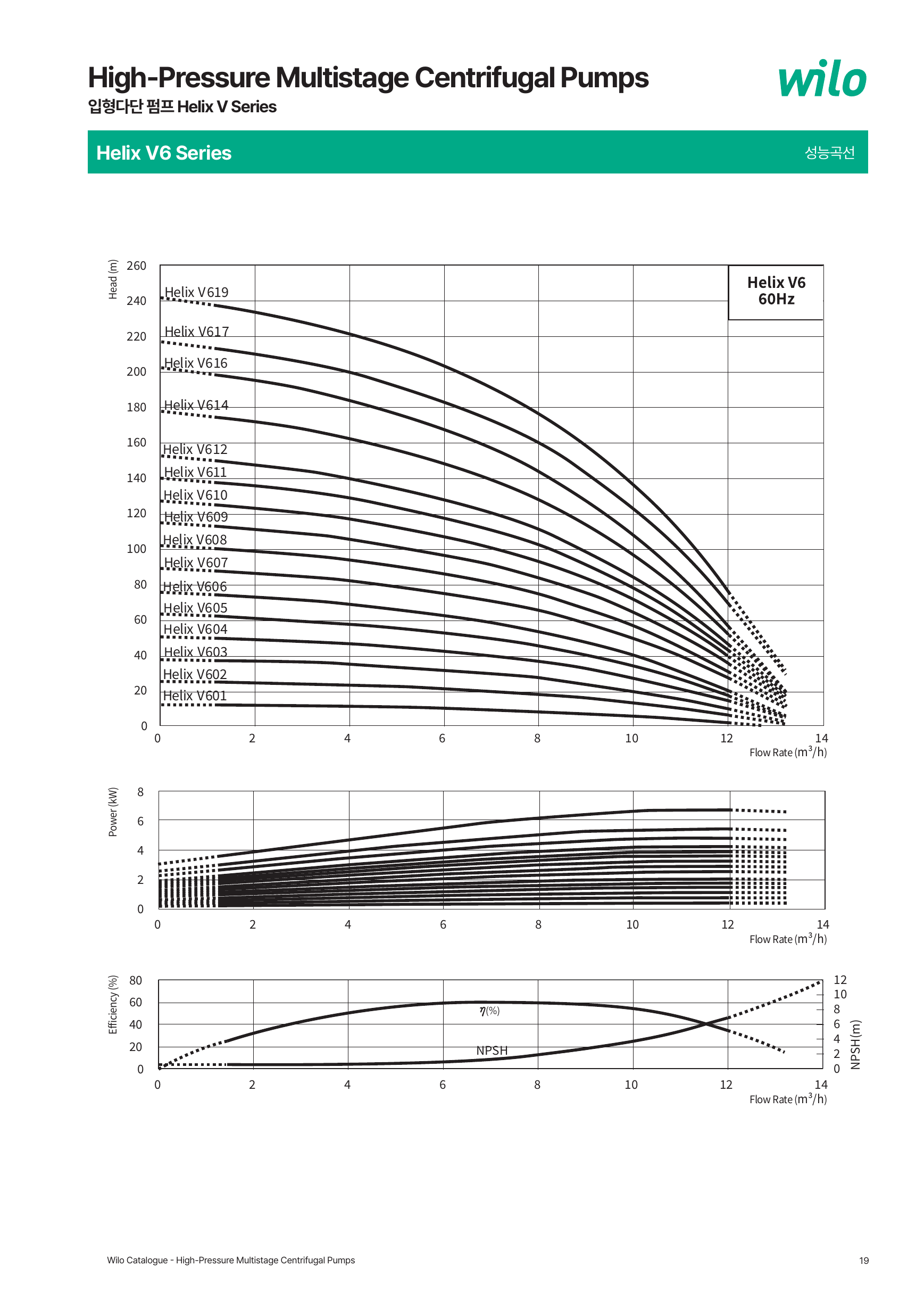

Helix V6 · 16개 모델 · 성능곡선 p.19
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V601 | 0.55 | 개별 사양 확인 |
| Helix V602 | 0.75 | 개별 사양 확인 |
| Helix V603 | 1.1 | 개별 사양 확인 |
| Helix V604 | 1.5 | 개별 사양 확인 |
| Helix V605 | 1.85 | 개별 사양 확인 |
| Helix V606 | 2.2 | 개별 사양 확인 |
| Helix V607 | 3 | 개별 사양 확인 |
| Helix V608 | 3 | 개별 사양 확인 |
| Helix V609 | 3.7 | 개별 사양 확인 |
| Helix V610 | 3.7 | 개별 사양 확인 |
| Helix V611 | 4 | 개별 사양 확인 |
| Helix V612 | 5.5 | 개별 사양 확인 |
| Helix V614 | 5.5 | 25 bar |
| Helix V616 | 5.5 | 25 bar |
| Helix V617 | 7.5 | 25 bar |
| Helix V619 | 7.5 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.11
출처 : 윌로 산업용 입형다단 카탈로그 · p.19 · 이미지를 누르면 확대됩니다.

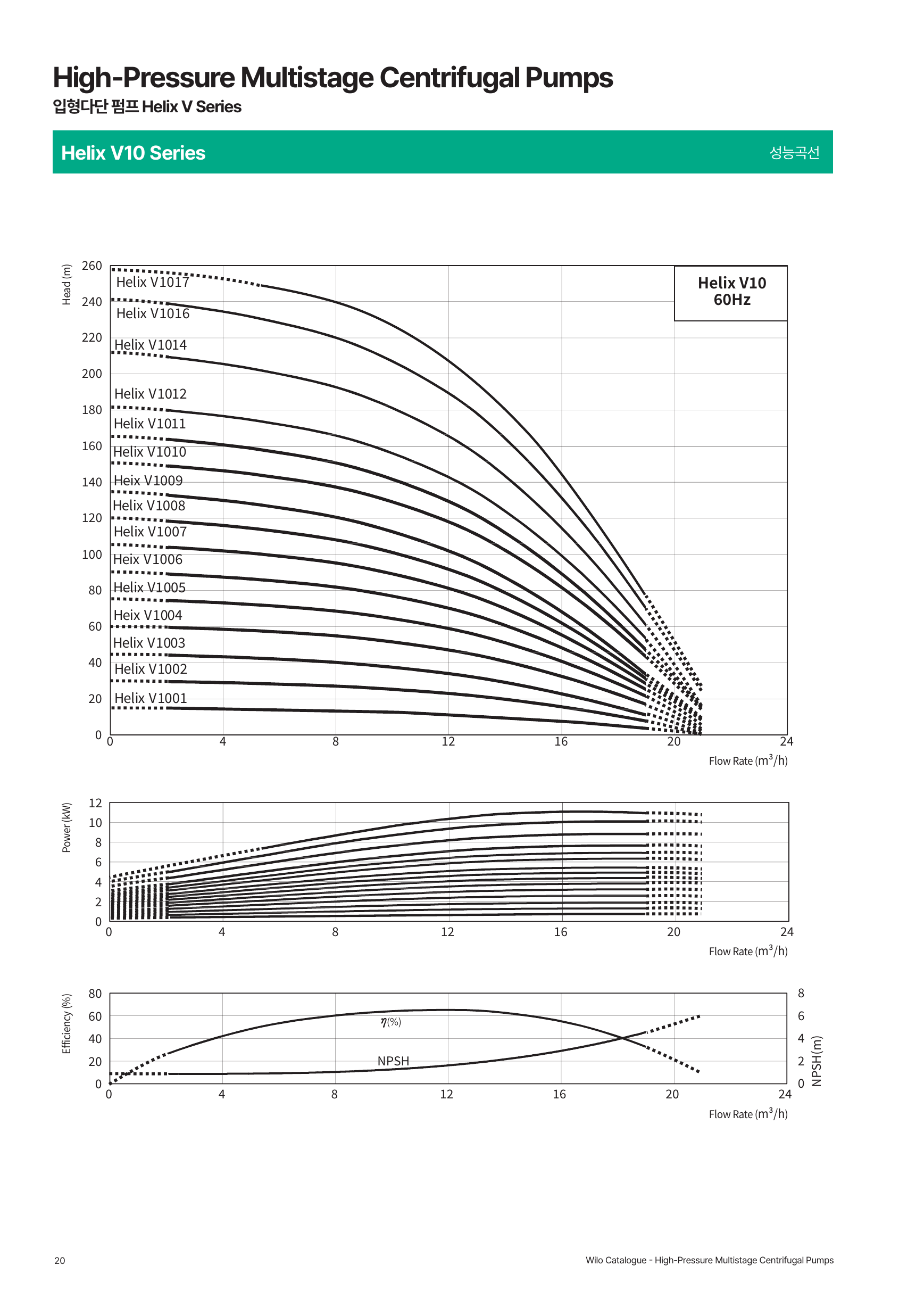

Helix V10 · 15개 모델 · 성능곡선 p.20
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V1001 | 0.75 | 개별 사양 확인 |
| Helix V1002 | 1.5 | 개별 사양 확인 |
| Helix V1003 | 2.2 | 개별 사양 확인 |
| Helix V1004 | 3 | 개별 사양 확인 |
| Helix V1005 | 3.7 | 개별 사양 확인 |
| Helix V1006 | 4 | 개별 사양 확인 |
| Helix V1007 | 5.5 | 개별 사양 확인 |
| Helix V1008 | 5.5 | 개별 사양 확인 |
| Helix V1009 | 5.5 | 개별 사양 확인 |
| Helix V1010 | 7.5 | 개별 사양 확인 |
| Helix V1011 | 7.5 | 25 bar |
| Helix V1012 | 9 | 25 bar |
| Helix V1014 | 9 | 25 bar |
| Helix V1016 | 11 | 25 bar |
| Helix V1017 | 11 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.12
출처 : 윌로 산업용 입형다단 카탈로그 · p.20 · 이미지를 누르면 확대됩니다.

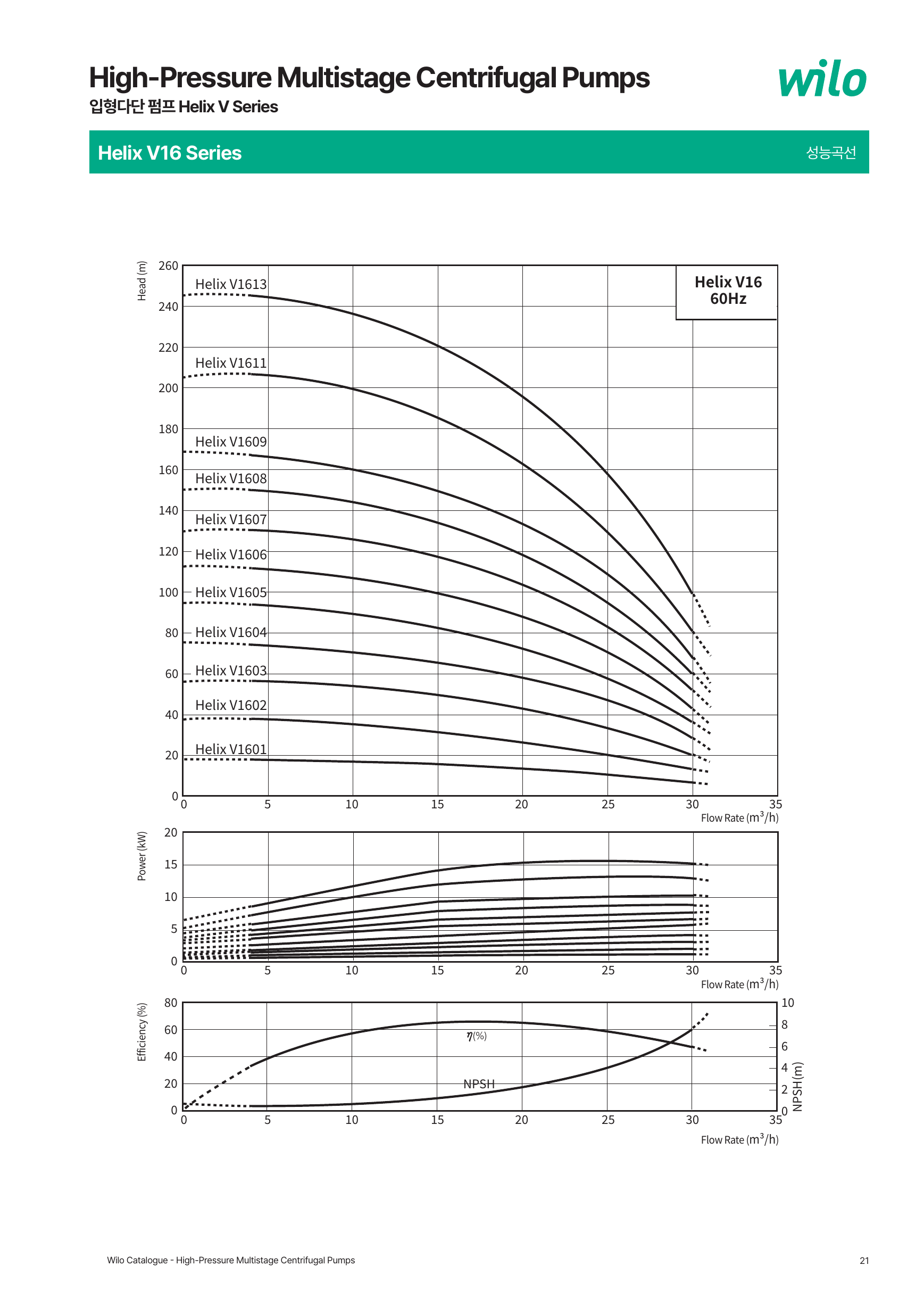

Helix V16 · 11개 모델 · 성능곡선 p.21
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V1601 | 1.5 | 개별 사양 확인 |
| Helix V1602 | 3 | 개별 사양 확인 |
| Helix V1603 | 3.7 | 개별 사양 확인 |
| Helix V1604 | 5.5 | 개별 사양 확인 |
| Helix V1605 | 7.5 | 개별 사양 확인 |
| Helix V1606 | 7.5 | 개별 사양 확인 |
| Helix V1607 | 11 | 개별 사양 확인 |
| Helix V1608 | 11 | 개별 사양 확인 |
| Helix V1609 | 11 | 25 bar |
| Helix V1611 | 15 | 25 bar |
| Helix V1613 | 18.5 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.13
출처 : 윌로 산업용 입형다단 카탈로그 · p.21 · 이미지를 누르면 확대됩니다.

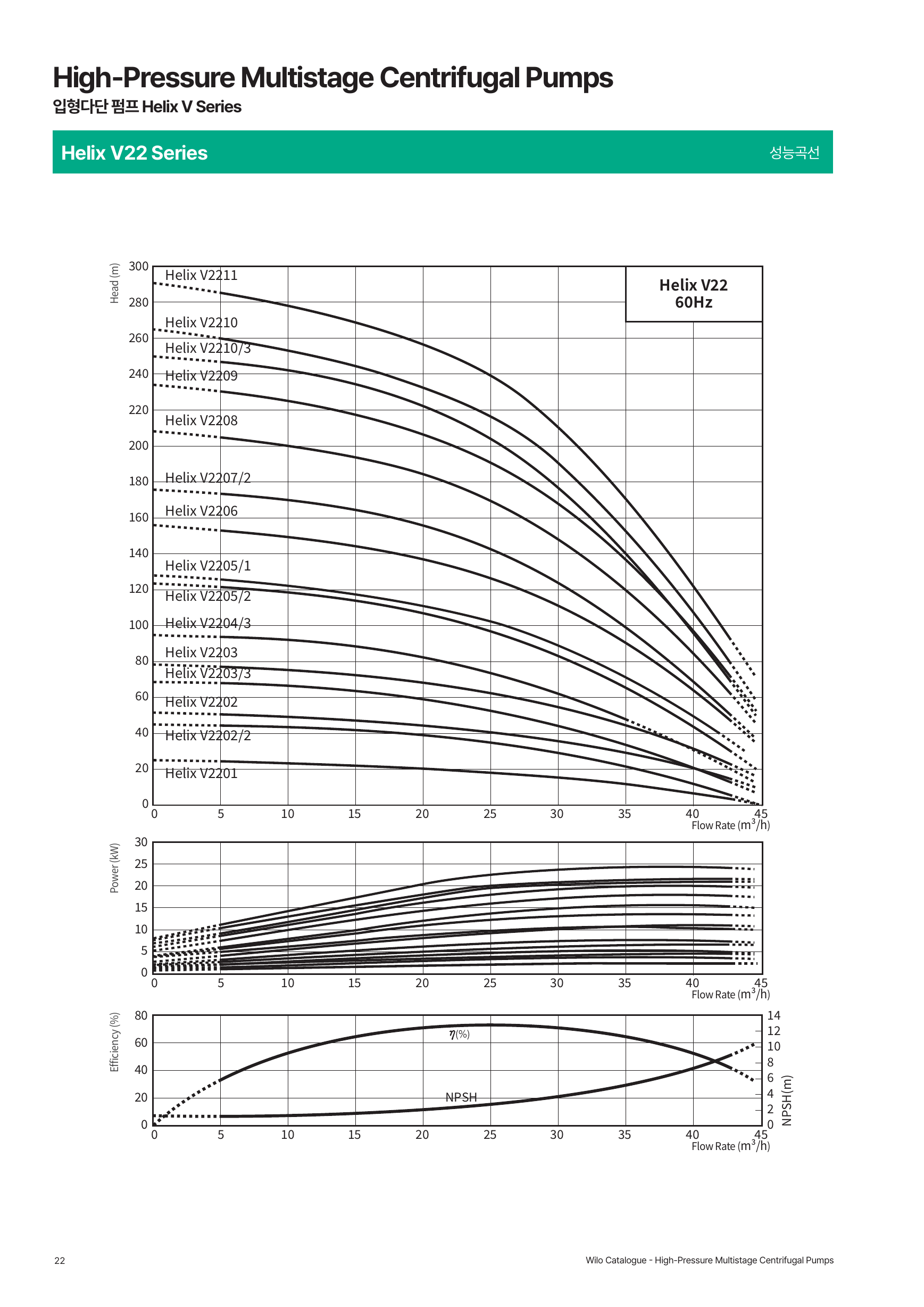

Helix V22 · 15개 모델 · 성능곡선 p.22
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V2201 | 2.2 | 개별 사양 확인 |
| Helix V2202/2 | 3.7 | 개별 사양 확인 |
| Helix V2202 | 5.5 | 개별 사양 확인 |
| Helix V2203/3 | 5.5 | 개별 사양 확인 |
| Helix V2203 | 7.5 | 개별 사양 확인 |
| Helix V2204/3 | 7.5 | 개별 사양 확인 |
| Helix V2205/2 | 11 | 개별 사양 확인 |
| Helix V2205/1 | 11 | 개별 사양 확인 |
| Helix V2206 | 15 | 25 bar |
| Helix V2207/2 | 15 | 25 bar |
| Helix V2208 | 18.5 | 25 bar |
| Helix V2209 | 22 | 25 bar |
| Helix V2210/3 | 22 | 25 bar |
| Helix V2210 | 22 | 30 bar |
| Helix V2211 | 30 | 30 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.14
출처 : 윌로 산업용 입형다단 카탈로그 · p.22 · 이미지를 누르면 확대됩니다.

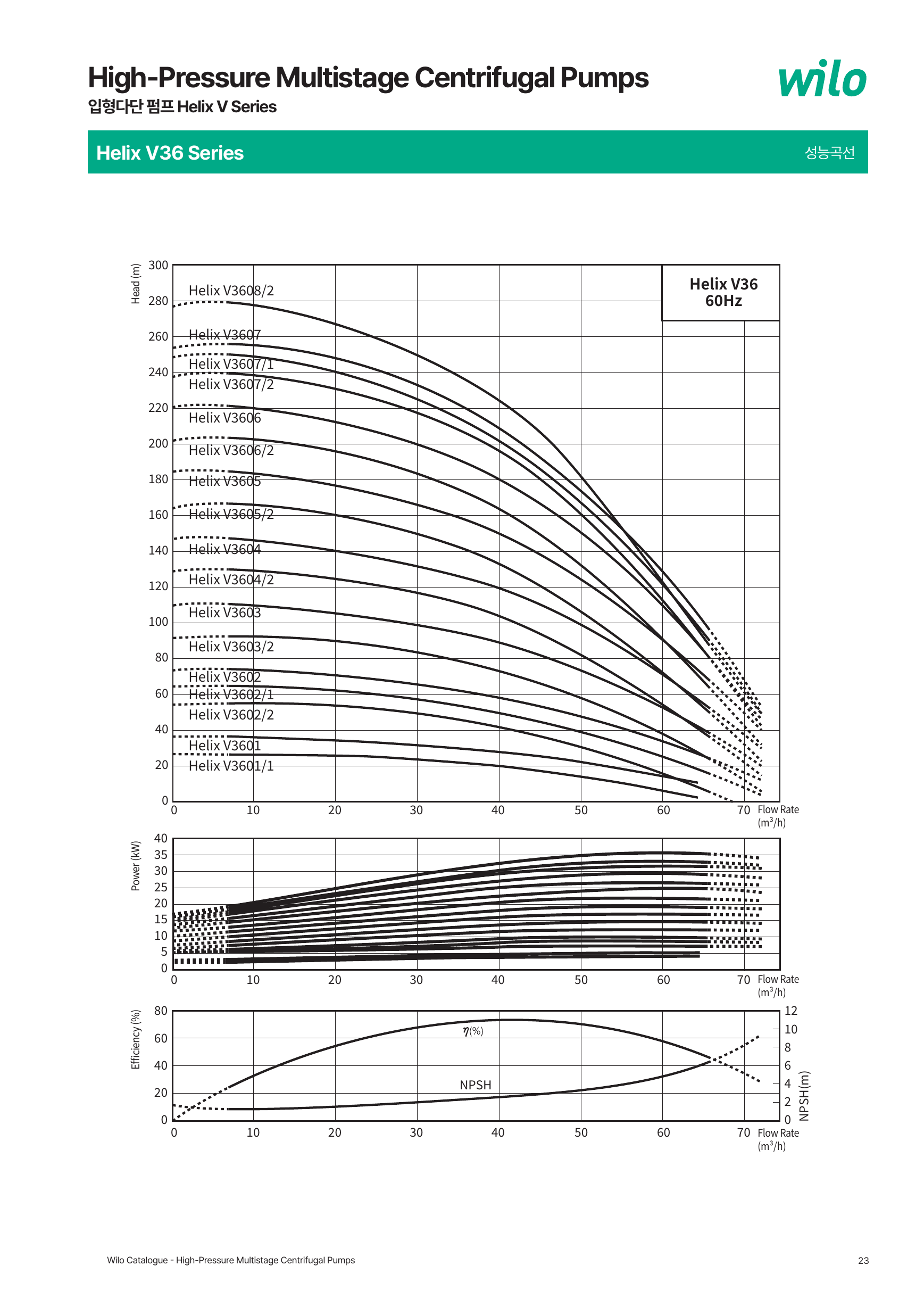

Helix V36 · 17개 모델 · 성능곡선 p.23
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V3601/1 | 4 | 개별 사양 확인 |
| Helix V3601 | 5.5 | 개별 사양 확인 |
| Helix V3602/2 | 7.5 | 개별 사양 확인 |
| Helix V3602/1 | 9 | 개별 사양 확인 |
| Helix V3602 | 11 | 개별 사양 확인 |
| Helix V3603/2 | 15 | 개별 사양 확인 |
| Helix V3603 | 15 | 개별 사양 확인 |
| Helix V3604/2 | 18.5 | 개별 사양 확인 |
| Helix V3604 | 22 | 개별 사양 확인 |
| Helix V3605/2 | 22 | 25 bar |
| Helix V3605 | 30 | 25 bar |
| Helix V3606/2 | 30 | 25 bar |
| Helix V3606 | 30 | 25 bar |
| Helix V3607/2 | 37 | 25 bar |
| Helix V3607/1 | 37 | 30 bar |
| Helix V3607 | 37 | 30 bar |
| Helix V3608/2 | 37 | 30 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.15
출처 : 윌로 산업용 입형다단 카탈로그 · p.23 · 이미지를 누르면 확대됩니다.

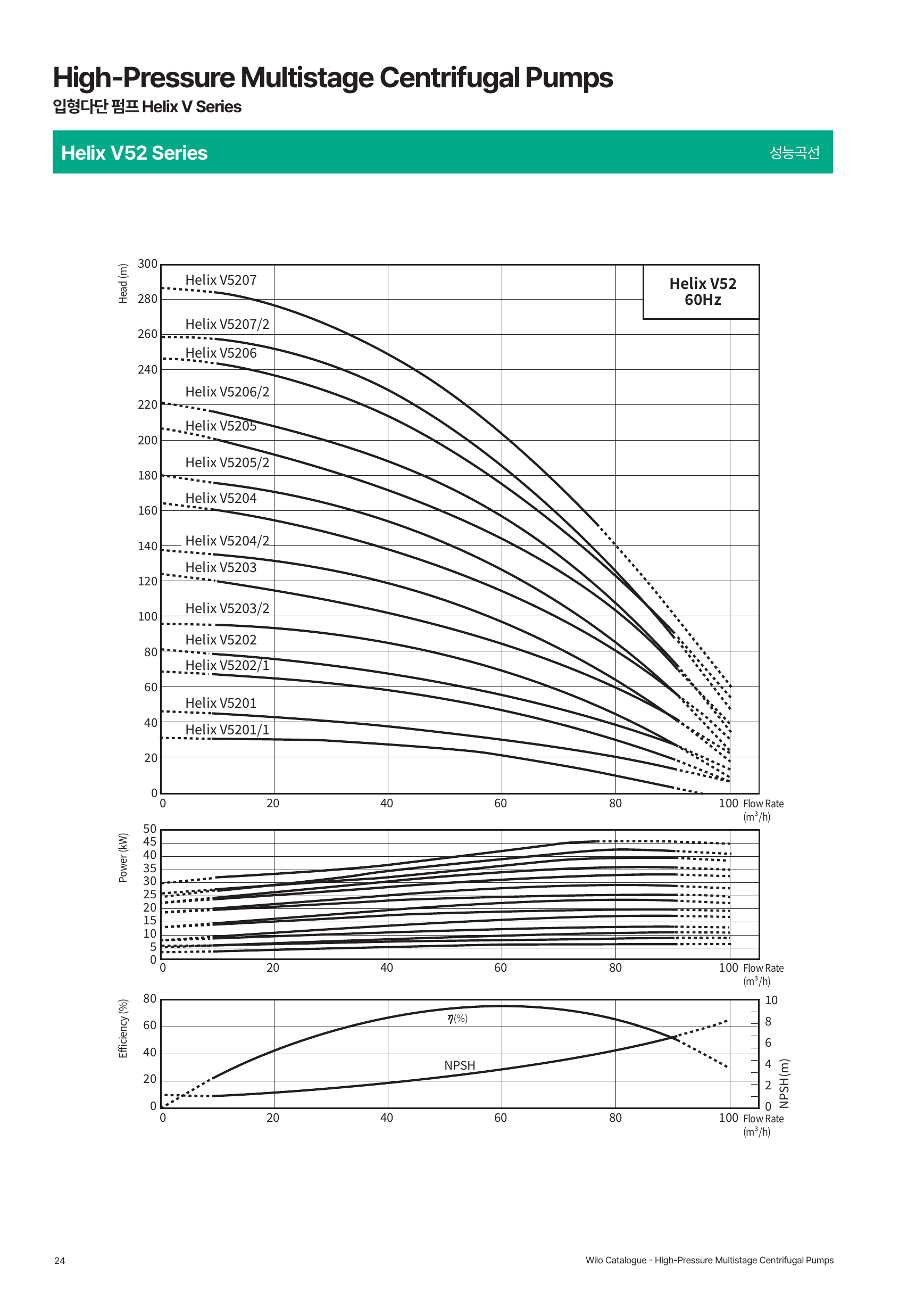

Helix V52 · 14개 모델 · 성능곡선 p.24
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V5201/1 | 5.5 | 개별 사양 확인 |
| Helix V5201 | 7.5 | 개별 사양 확인 |
| Helix V5202/1 | 11 | 개별 사양 확인 |
| Helix V5202 | 15 | 개별 사양 확인 |
| Helix V5203/2 | 18.5 | 개별 사양 확인 |
| Helix V5203 | 22 | 개별 사양 확인 |
| Helix V5204/2 | 22 | 개별 사양 확인 |
| Helix V5204 | 30 | 25 bar |
| Helix V5205/2 | 30 | 25 bar |
| Helix V5205 | 37 | 25 bar |
| Helix V5206/2 | 37 | 25 bar |
| Helix V5206 | 45 | 25 bar |
| Helix V5207/2 | 45 | 30 bar |
| Helix V5207 | 45 | 30 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.16
출처 : 윌로 산업용 입형다단 카탈로그 · p.24 · 이미지를 누르면 확대됩니다.

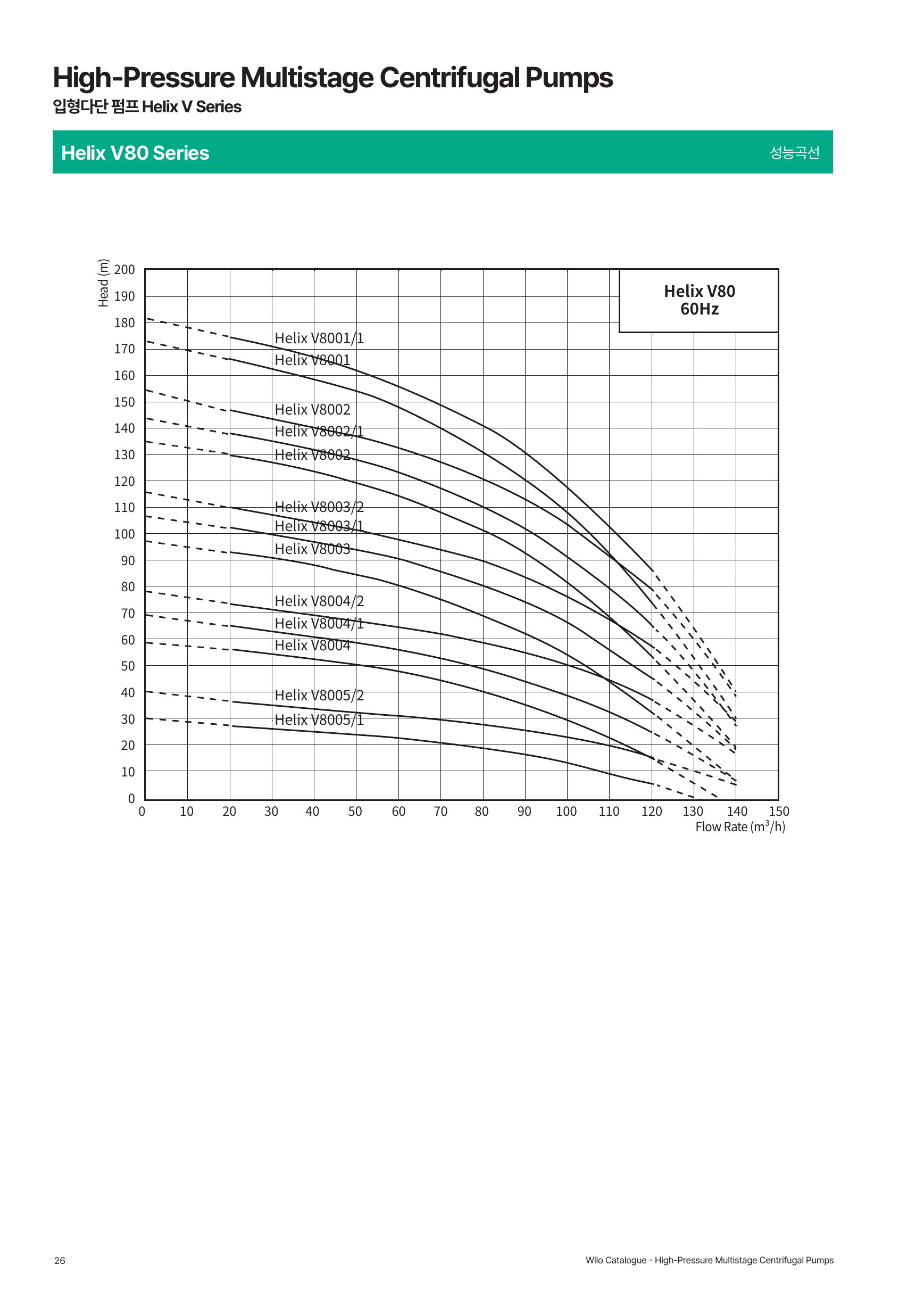

Helix V80 · 13개 모델 · 성능곡선 p.26
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V8001/1 | 7.5 | 개별 사양 확인 |
| Helix V8001 | 11 | 개별 사양 확인 |
| Helix V8002/2 | 15 | 개별 사양 확인 |
| Helix V8002/1 | 18.5 | 개별 사양 확인 |
| Helix V8002 | 22 | 개별 사양 확인 |
| Helix V8003/2 | 22 | 개별 사양 확인 |
| Helix V8003/1 | 30 | 개별 사양 확인 |
| Helix V8003 | 30 | 개별 사양 확인 |
| Helix V8004/2 | 37 | 개별 사양 확인 |
| Helix V8004/1 | 37 | 25 bar |
| Helix V8004 | 45 | 25 bar |
| Helix V8005/2 | 45 | 25 bar |
| Helix V8005/1 | 45 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.25
출처 : 윌로 산업용 입형다단 카탈로그 · p.26 · 이미지를 누르면 확대됩니다.

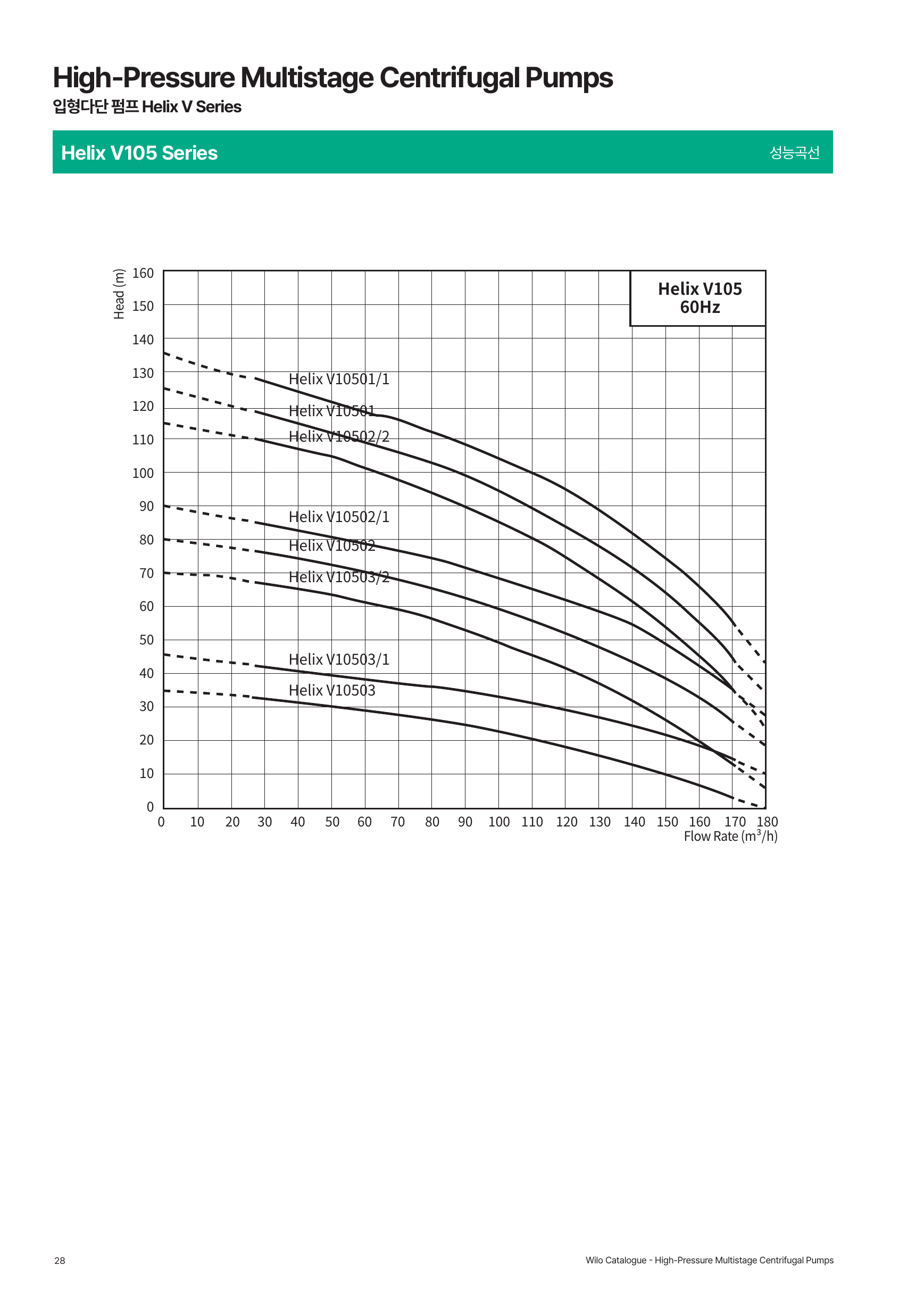

Helix V105 · 8개 모델 · 성능곡선 p.28
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| Helix V10501/1 | 11 | 개별 사양 확인 |
| Helix V10501 | 15 | 개별 사양 확인 |
| Helix V10502/2 | 22 | 개별 사양 확인 |
| Helix V10502/1 | 30 | 개별 사양 확인 |
| Helix V10502 | 30 | 개별 사양 확인 |
| Helix V10503/2 | 37 | 개별 사양 확인 |
| Helix V10503/1 | 37 | 개별 사양 확인 |
| Helix V10503 | 45 | 개별 사양 확인 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.27
출처 : 윌로 산업용 입형다단 카탈로그 · p.28 · 이미지를 누르면 확대됩니다.

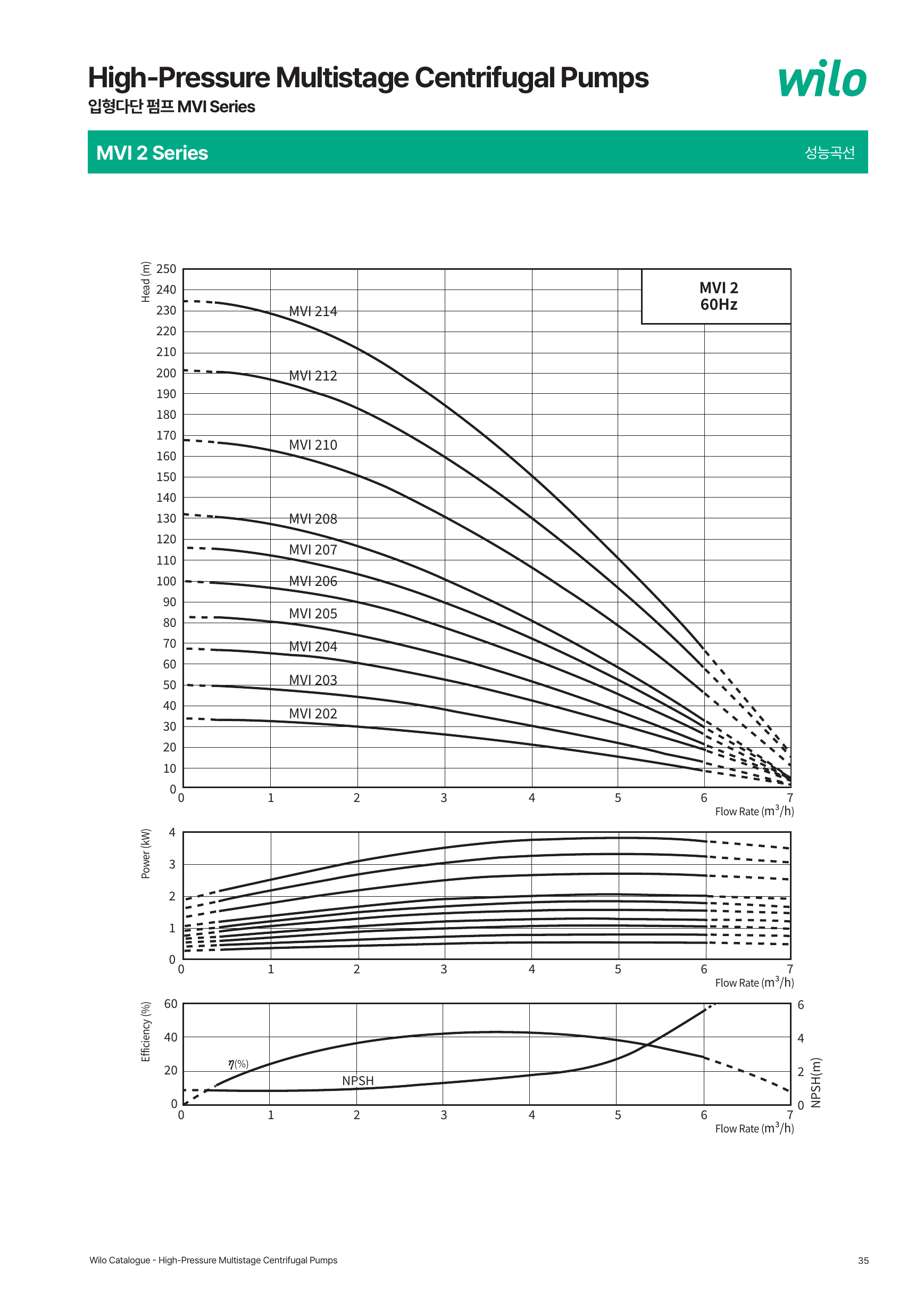

MVI2 · 10개 모델 · 성능곡선 p.35
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| MVI202 | 0.55 | 개별 사양 확인 |
| MVI203 | 0.75 | 개별 사양 확인 |
| MVI204 | 1.1 | 개별 사양 확인 |
| MVI205 | 1.5 | 개별 사양 확인 |
| MVI206 | 1.85 | 개별 사양 확인 |
| MVI207 | 2.2 | 개별 사양 확인 |
| MVI208 | 2.2 | 개별 사양 확인 |
| MVI210 | 3 | 25 bar |
| MVI212 | 3.7 | 25 bar |
| MVI214 | 3.7 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.34
출처 : 윌로 산업용 입형다단 카탈로그 · p.35 · 이미지를 누르면 확대됩니다.

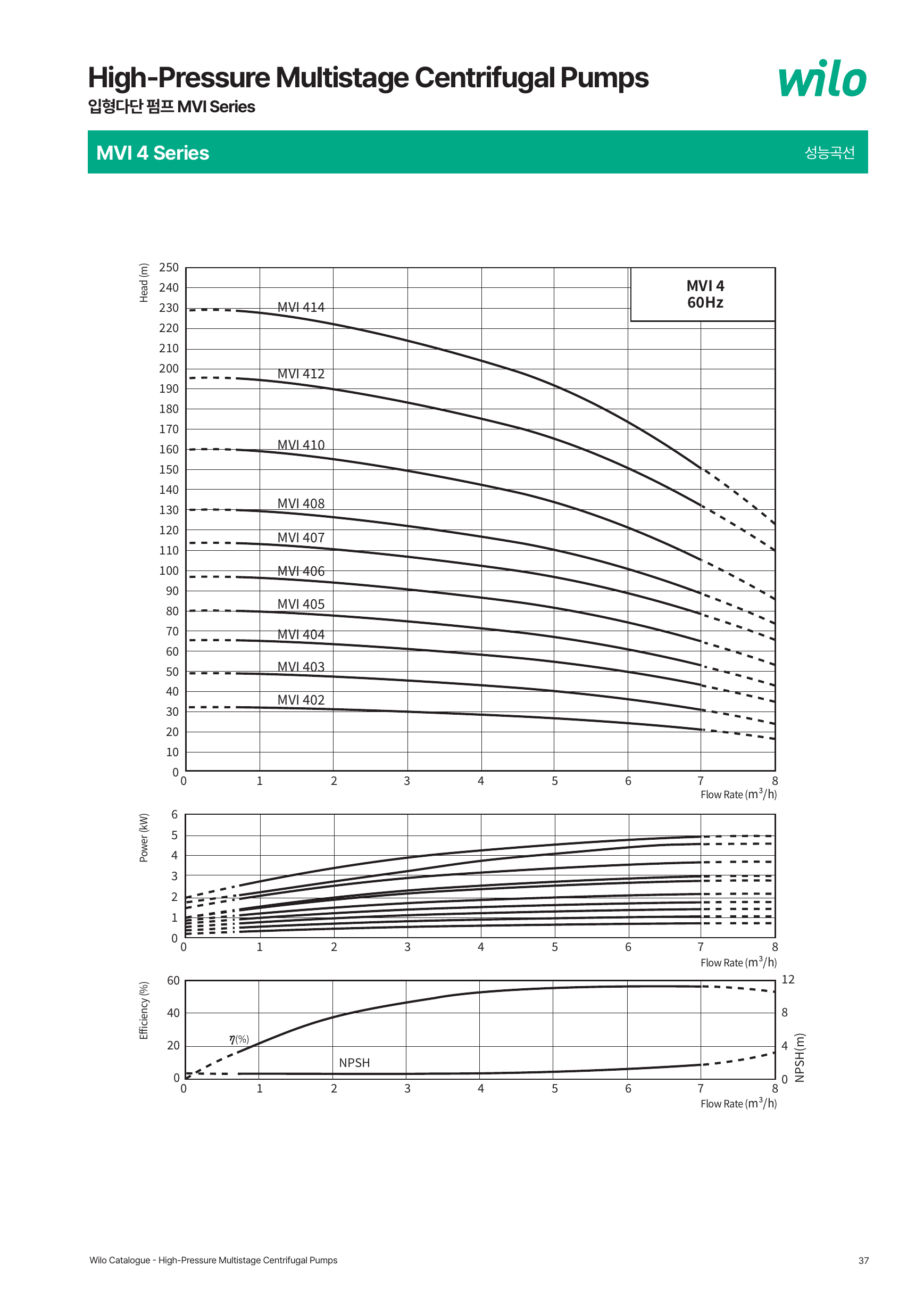

MVI4 · 10개 모델 · 성능곡선 p.37
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| MVI402 | 0.75 | 개별 사양 확인 |
| MVI403 | 1.1 | 개별 사양 확인 |
| MVI404 | 1.5 | 개별 사양 확인 |
| MVI405 | 1.85 | 개별 사양 확인 |
| MVI406 | 2.2 | 개별 사양 확인 |
| MVI407 | 3 | 개별 사양 확인 |
| MVI408 | 3 | 개별 사양 확인 |
| MVI410 | 3.7 | 25 bar |
| MVI412 | 5.5 | 25 bar |
| MVI414 | 5.5 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.36
출처 : 윌로 산업용 입형다단 카탈로그 · p.37 · 이미지를 누르면 확대됩니다.

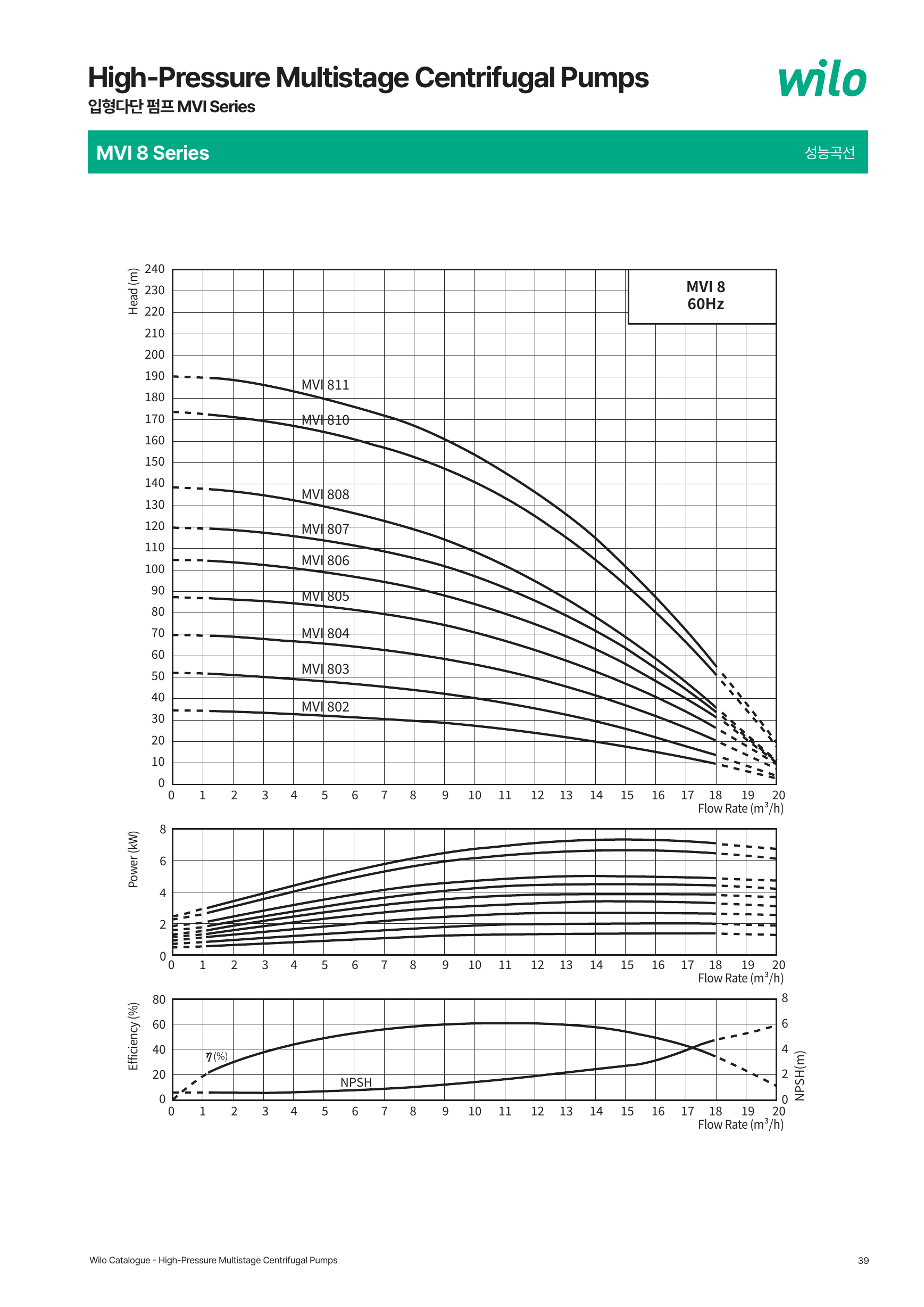

MVI8 · 9개 모델 · 성능곡선 p.39
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| MVI802 | 1.5 | 개별 사양 확인 |
| MVI803 | 2.2 | 개별 사양 확인 |
| MVI804 | 3 | 개별 사양 확인 |
| MVI805 | 3.7 | 개별 사양 확인 |
| MVI806 | 4 | 개별 사양 확인 |
| MVI807 | 5.5 | 개별 사양 확인 |
| MVI808 | 5.5 | 개별 사양 확인 |
| MVI810 | 7.5 | 25 bar |
| MVI811 | 7.5 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.38
출처 : 윌로 산업용 입형다단 카탈로그 · p.39 · 이미지를 누르면 확대됩니다.

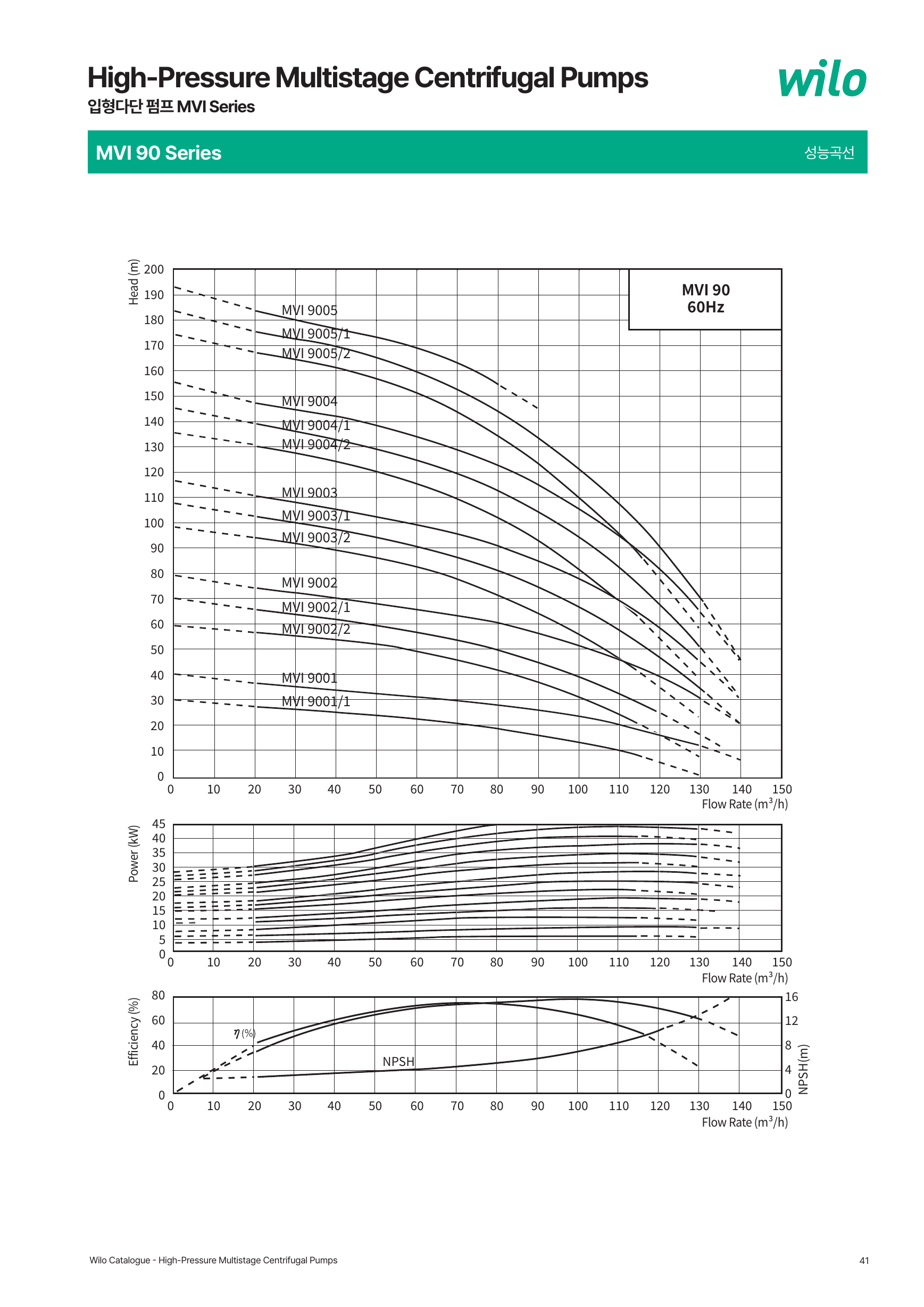

MVI90 · 14개 모델 · 성능곡선 p.41
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| MVI9001/1 | 7.5 | 개별 사양 확인 |
| MVI9001 | 11 | 개별 사양 확인 |
| MVI9002/2 | 15 | 개별 사양 확인 |
| MVI9002/1 | 18.5 | 개별 사양 확인 |
| MVI9002 | 22 | 개별 사양 확인 |
| MVI9003/2 | 22 | 개별 사양 확인 |
| MVI9003/1 | 30 | 개별 사양 확인 |
| MVI9003 | 30 | 개별 사양 확인 |
| MVI9004/2 | 37 | 개별 사양 확인 |
| MVI9004/1 | 37 | 개별 사양 확인 |
| MVI9004 | 45 | 개별 사양 확인 |
| MVI9005/2 | 45 | 25 bar |
| MVI9005/1 | 45 | 25 bar |
| MVI9005 | 45 | 25 bar |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.40
출처 : 윌로 산업용 입형다단 카탈로그 · p.41 · 이미지를 누르면 확대됩니다.

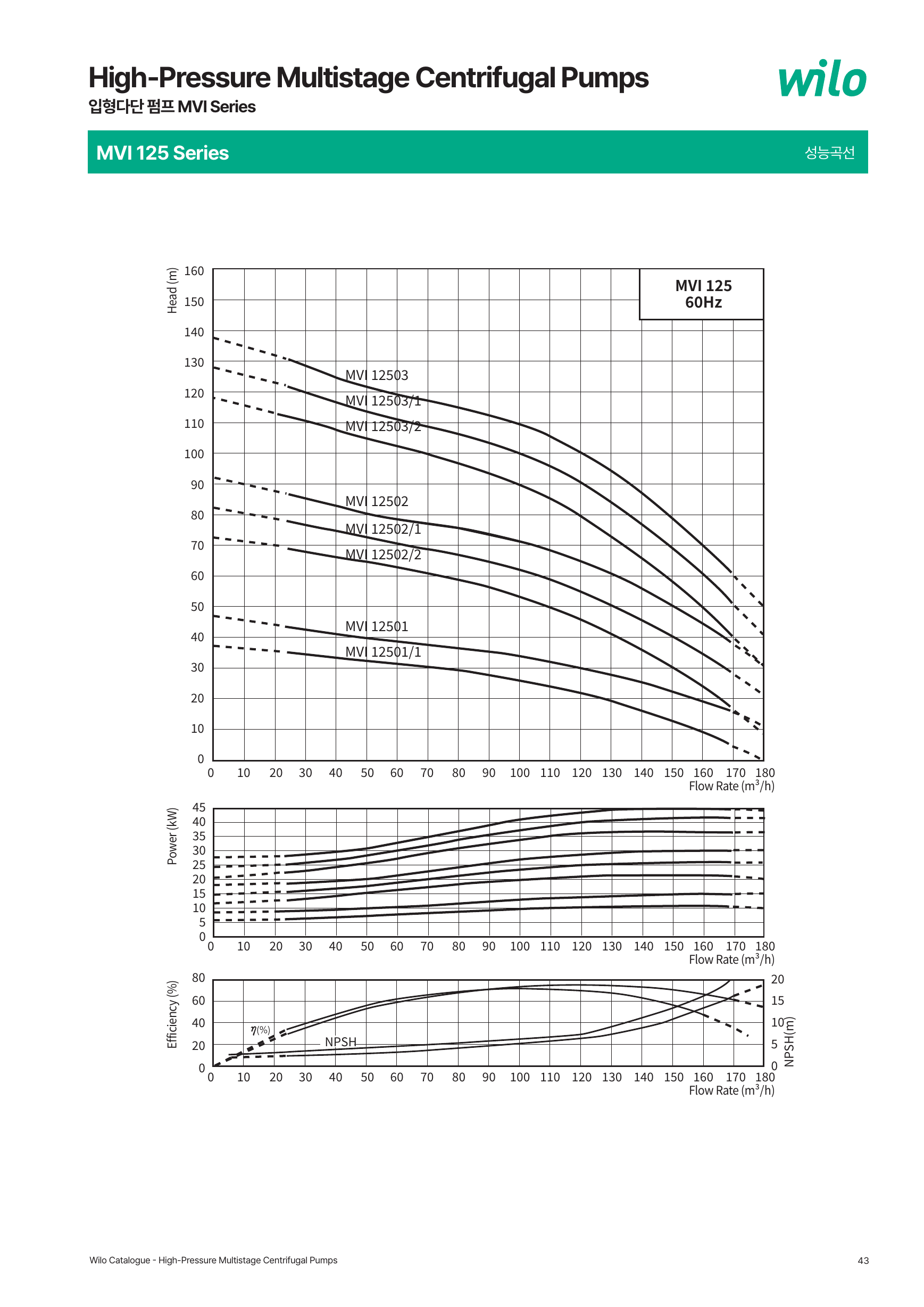

MVI125 · 8개 모델 · 성능곡선 p.43
| 모델 | 모터 출력 kW | 카탈로그 압력 표기 |
|---|---|---|
| MVI12501/1 | 11 | 개별 사양 확인 |
| MVI12501 | 15 | 개별 사양 확인 |
| MVI12502/2 | 22 | 개별 사양 확인 |
| MVI12502/1 | 30 | 개별 사양 확인 |
| MVI12502 | 30 | 개별 사양 확인 |
| MVI12503/2 | 37 | 개별 사양 확인 |
| MVI12503/1 | 37 | 개별 사양 확인 |
| MVI12503 | 45 | 개별 사양 확인 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.42
출처 : 윌로 산업용 입형다단 카탈로그 · p.43 · 이미지를 누르면 확대됩니다.
CONTACT PUMPSYS
필요 유량과 양정,
현장 조건부터 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 유체와 온도
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시 기존 모델명과 명판 사진을 준비해 주세요.
