WILO IL / IL-I

유량과 재질 조건으로
고르는 인라인펌프.

IL의 폭넓은 구경·동력 구성과 IL-I의 스테인리스 재질을 비교합니다. 동일한 모델명 구조에서도 압력등급과 재질은 개별 확인이 필요합니다.

모델·성능곡선 ↓선정 상담

출처 : 윌로 산업용 인라인 카탈로그 · p.29

IL 표 수록 모델254개 형식

IL-I 모델·도면22개 형식

모델 구분구경 · 출력 · 극수

PRODUCT COMPARISON

IL과 IL-I를 구분하는 기준

항목	IL	IL-I
기본 구분	고압 인라인펌프	스테인리스 스틸 인라인펌프
케이싱 / 임펠러	회주철 + 전착 코팅, 재질 변경 옵션	스테인리스 스틸
최대 유량 / 최고 양정	1,000 m³/h / 120 m (제품소개 기준)	50 m³/h / 36 m
유체 온도	-20–140°C	-20–140°C
표준 압력·온도	16 bar @120°C / 13 bar @140°C	16 bar @120°C / 13 bar @140°C
모터	3상 · IP55 · F종	3상 · IP55 · F종
글리콜	표준 20% / 최대 40% 옵션	표준 20% / 최대 40% 옵션

작은 화면에서는 표를 좌우로 이동해 확인하세요.

IL300·IL350은 p.47에서 PN25 플랜지 적용으로 표기되어 있습니다. 제품군 소개의 범위값과 대형 모델의 실제 성능·압력등급은 각각 해당 곡선과 선정자료를 기준으로 확인합니다.

출처 : 윌로 산업용 인라인 카탈로그 · p.29, 47, 53

SERVICE & MATERIALS

유지관리 구조와 재질 확인

01

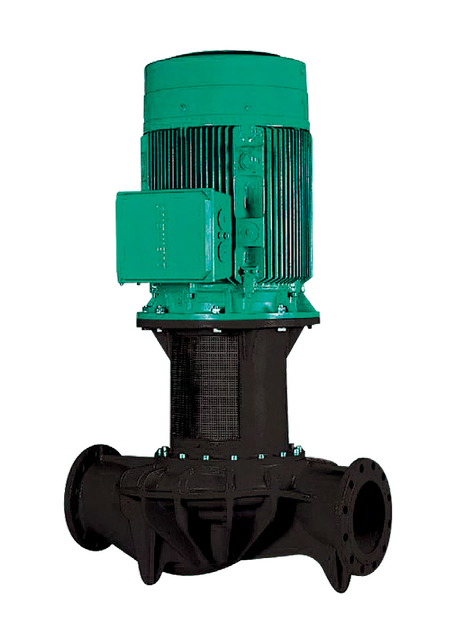

IL의 커플링 구조

커플링 연결 구조를 적용합니다. IL250은 백 풀아웃 구조와 카트리지 실을 적용하여 유지관리를 고려합니다.

02

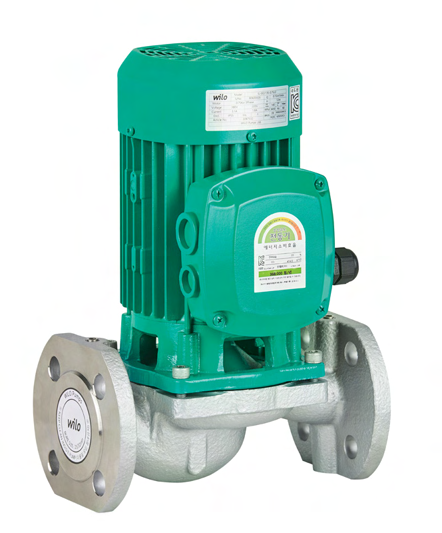

IL-I의 표준 재질

케이싱·임펠러·샤프트·랜턴의 스테인리스 스틸 재질이 필요한 설비에서 비교할 수 있습니다.

03

옵션 구분

IL의 25 bar 대응, 청동·스테인리스 임펠러는 옵션입니다. 고온 운전 시 압력·온도 조합과 실 재질을 확인합니다.

출처 : 윌로 산업용 인라인 카탈로그 · p.53

출처 : 윌로 산업용 인라인 카탈로그 · p.29, 53

MODEL LINEUP

IL / IL-I 구경별 모델

형식의 마지막 숫자는 극수입니다. 예: IL250/425-110/4 → DN250 / 공칭외경 425 mm / 모터 110 kW / 4극.

IL · 254개 모델

DN 250 · 14개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL250/345-75/4	250	75	4
IL250/345-90/4	250	90	4
IL250/345-110/4	250	110	4
IL250/345-132/4	250	132	4
IL250/345-160/4	250	160	4
IL250/425-75/4	250	75	4
IL250/425-90/4	250	90	4
IL250/425-110/4	250	110	4
IL250/425-132/4	250	132	4
IL250/425-160/4	250	160	4
IL250/425-200/4	250	200	4
IL250/425-45/6	250	45	6
IL250/425-55/6	250	55	6
IL250/425-75/6	250	75	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.47

DN 300 · 5개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL300/340-75/4	300	75	4
IL300/340-90/4	300	90	4
IL300/340-110/4	300	110	4
IL300/340-132/4	300	132	4
IL300/340-160/4	300	160	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.47

DN 350 · 4개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL350/355-110/4	350	110	4
IL350/355-132/4	350	132	4
IL350/355-160/4	350	160	4
IL350/355-200/4	350	200	4

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.47

DN 32 · 12개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL32/170-0.4/4	32	0.4	4
IL32/170-0.55/4	32	0.55	4
IL32/170-0.75/4	32	0.75	4
IL32/170-1.1/4	32	1.1	4
IL32/170-1.5/4	32	1.5	4
IL32/170-1.5/2	32	1.5	2
IL32/170-2.2/2	32	2.2	2
IL32/170-3/2	32	3	2
IL32/170-3.7/2	32	3.7	2
IL32/170-4/2	32	4	2
IL32/170-5.5/2	32	5.5	2
IL32/170-7.5/2	32	7.5	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.48–50

DN 40 · 19개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL40/170-0.4/4	40	0.4	4
IL40/170-0.55/4	40	0.55	4
IL40/170-0.75/4	40	0.75	4
IL40/170-1.1/4	40	1.1	4
IL40/170-1.5/4	40	1.5	4
IL40/220-1.1/4	40	1.1	4
IL40/220-1.5/4	40	1.5	4
IL40/220-2.2/4	40	2.2	4
IL40/220-3/4	40	3	4
IL40/220-3.7/4	40	3.7	4
IL40/170-3/2	40	3	2
IL40/170-3.7/2	40	3.7	2
IL40/170-4/2	40	4	2
IL40/170-5.5/2	40	5.5	2
IL40/170-11/2	40	11	2
IL40/220-11/2	40	11	2
IL40/220-15/2	40	15	2
IL40/220-18.5/2	40	18.5	2
IL40/220-22/2	40	22	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.48–50

DN 50 · 33개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL50/140-0.55/4	50	0.55	4
IL50/140-0.75/4	50	0.75	4
IL50/140-1.1/4	50	1.1	4
IL50/170-0.75/4	50	0.75	4
IL50/170-1.1/4	50	1.1	4
IL50/170-1.5/4	50	1.5	4
IL50/170-2.2/4	50	2.2	4
IL50/175-0.75/4	50	0.75	4
IL50/175-1.1/4	50	1.1	4
IL50/175-1.5/4	50	1.5	4
IL50/175-2.2/4	50	2.2	4
IL50/220-1.5/4	50	1.5	4
IL50/220-2.2/4	50	2.2	4
IL50/220-3/4	50	3	4
IL50/220-3.7/4	50	3.7	4
IL50/270-3/4	50	3	4
IL50/270-3.7/4	50	3.7	4
IL50/270-4/4	50	4	4
IL50/270-5.5/4	50	5.5	4
IL50/270-7.5/4	50	7.5	4
IL50/140-2.2/2	50	2.2	2
IL50/140-3/2	50	3	2
IL50/140-3.7/2	50	3.7	2
IL50/140-4/2	50	4	2
IL50/170-5.5/2	50	5.5	2
IL50/170-7.5/2	50	7.5	2
IL50/170-11/2	50	11	2
IL50/170-15/2	50	15	2
IL50/220-7.5/2	50	7.5	2
IL50/220-11/2	50	11	2
IL50/220-15/2	50	15	2
IL50/220-18.5/2	50	18.5	2
IL50/170-0.75/6	50	0.75	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.48–51

DN 65 · 37개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL65/140-0.55/4	65	0.55	4
IL65/140-0.75/4	65	0.75	4
IL65/140-1.1/4	65	1.1	4
IL65/140-1.5/4	65	1.5	4
IL65/140-2.2/4	65	2.2	4
IL65/170-1.1/4	65	1.1	4
IL65/170-1.5/4	65	1.5	4
IL65/170-2.2/4	65	2.2	4
IL65/170-3/4	65	3	4
IL65/170-3.7/4	65	3.7	4
IL65/220-2.2/4	65	2.2	4
IL65/220-3/4	65	3	4
IL65/220-3.7/4	65	3.7	4
IL65/220-4/4	65	4	4
IL65/220-5.5/4	65	5.5	4
IL65/220-7.5/4	65	7.5	4
IL65/270-4/4	65	4	4
IL65/270-5.5/4	65	5.5	4
IL65/270-7.5/4	65	7.5	4
IL65/270-11/4	65	11	4
IL65/270-15/4	65	15	4
IL65/140-4/2	65	4	2
IL65/140-5.5/2	65	5.5	2
IL65/140-7.5/2	65	7.5	2
IL65/140-11/2	65	11	2
IL65/140-15/2	65	15	2
IL65/140-18.5/2	65	18.5	2
IL65/170-7.5/2	65	7.5	2
IL65/170-11/2	65	11	2
IL65/170-15/2	65	15	2
IL65/170-18.5/2	65	18.5	2
IL65/170-22/2	65	22	2
IL65/220-18.5/2	65	18.5	2
IL65/220-22/2	65	22	2
IL65/220-30/2	65	30	2
IL65/170-0.75/6	65	0.75	6
IL65/170-1.1/6	65	1.1	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.48–51

DN 80 · 35개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL80/140-0.75/4	80	0.75	4
IL80/140-1.1/4	80	1.1	4
IL80/140-1.5/4	80	1.5	4
IL80/140-2.2/4	80	2.2	4
IL80/170-1.5/4	80	1.5	4
IL80/170-2.2/4	80	2.2	4
IL80/170-3/4	80	3	4
IL80/170-3.7/4	80	3.7	4
IL80/170-4/4	80	4	4
IL80/220-3/4	80	3	4
IL80/220-3.7/4	80	3.7	4
IL80/220-4/4	80	4	4
IL80/220-5.5/4	80	5.5	4
IL80/220-7.5/4	80	7.5	4
IL80/270-5.5/4	80	5.5	4
IL80/270-7.5/4	80	7.5	4
IL80/270-11/4	80	11	4
IL80/270-15/4	80	15	4
IL80/140-5.5/2	80	5.5	2
IL80/140-7.5/2	80	7.5	2
IL80/140-11/2	80	11	2
IL80/140-15/2	80	15	2
IL80/140-18.5/2	80	18.5	2
IL80/170-11/2	80	11	2
IL80/170-15/2	80	15	2
IL80/170-18.5/2	80	18.5	2
IL80/170-22/2	80	22	2
IL80/170-30/2	80	30	2
IL80/220-22/2	80	22	2
IL80/220-30/2	80	30	2
IL80/220-37/2	80	37	2
IL80/220-45/2	80	45	2
IL80/170-0.75/6	80	0.75	6
IL80/170-1.1/6	80	1.1	6
IL80/170-1.5/6	80	1.5	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.48–51

DN 100 · 37개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL100/170-2.2/4	100	2.2	4
IL100/170-3/4	100	3	4
IL100/170-3.7/4	100	3.7	4
IL100/170-4/4	100	4	4
IL100/170-5.5/4	100	5.5	4
IL100/170-7.5/4	100	7.5	4
IL100/175-2.2/4	100	2.2	4
IL100/175-3/4	100	3	4
IL100/175-3.7/4	100	3.7	4
IL100/175-4/4	100	4	4
IL100/175-5.5/4	100	5.5	4
IL100/220-3.7/4	100	3.7	4
IL100/220-4/4	100	4	4
IL100/220-5.5/4	100	5.5	4
IL100/220-7.5/4	100	7.5	4
IL100/220-11/4	100	11	4
IL100/220-15/4	100	15	4
IL100/270-11/4	100	11	4
IL100/270-15/4	100	15	4
IL100/270-18.5/4	100	18.5	4
IL100/270-22/4	100	22	4
IL100/275-11/4	100	11	4
IL100/275-15/4	100	15	4
IL100/275-18.5/4	100	18.5	4
IL100/345-18.5/4	100	18.5	4
IL100/345-22/4	100	22	4
IL100/345-30/4	100	30	4
IL100/345-37/4	100	37	4
IL100/170-22/2	100	22	2
IL100/170-30/2	100	30	2
IL100/170-37/2	100	37	2
IL100/170-45/2	100	45	2
IL100/220-37/2	100	37	2
IL100/220-45/2	100	45	2
IL100/170-1.1/6	100	1.1	6
IL100/170-1.5/6	100	1.5	6
IL100/170-2.2/6	100	2.2	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.48–51

DN 125 · 28개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL125/170-3.7/4	125	3.7	4
IL125/170-4/4	125	4	4
IL125/170-5.5/4	125	5.5	4
IL125/170-7.5/4	125	7.5	4
IL125/220-5.5/4	125	5.5	4
IL125/220-7.5/4	125	7.5	4
IL125/220-11/4	125	11	4
IL125/220-15/4	125	15	4
IL125/225-5.5/4	125	5.5	4
IL125/225-7.5/4	125	7.5	4
IL125/225-11/4	125	11	4
IL125/225-15/4	125	15	4
IL125/270-15/4	125	15	4
IL125/270-18.5/4	125	18.5	4
IL125/270-22/4	125	22	4
IL125/270-30/4	125	30	4
IL125/275-15/4	125	15	4
IL125/275-18.5/4	125	18.5	4
IL125/275-22/4	125	22	4
IL125/275-30/4	125	30	4
IL125/340-22/4	125	22	4
IL125/340-30/4	125	30	4
IL125/340-37/4	125	37	4
IL125/340-45/4	125	45	4
IL125/340-55/4	125	55	4
IL125/170-1.1/6	125	1.1	6
IL125/170-1.5/6	125	1.5	6
IL125/170-2.2/6	125	2.2	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.49–51

DN 150 · 16개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL150/225-7.5/4	150	7.5	4
IL150/225-11/4	150	11	4
IL150/225-15/4	150	15	4
IL150/225-18.5/4	150	18.5	4
IL150/225-22/4	150	22	4
IL150/275-18.5/4	150	18.5	4
IL150/275-22/4	150	22	4
IL150/275-30/4	150	30	4
IL150/275-37/4	150	37	4
IL150/345-37/4	150	37	4
IL150/345-45/4	150	45	4
IL150/345-55/4	150	55	4
IL150/345-75/4	150	75	4
IL150/225-3.7/6	150	3.7	6
IL150/225-5.5/6	150	5.5	6
IL150/225-7.5/6	150	7.5	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.49–51

DN 200 · 14개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL200/270-22/4	200	22	4
IL200/270-30/4	200	30	4
IL200/270-37/4	200	37	4
IL200/270-45/4	200	45	4
IL200/270-55/4	200	55	4
IL200/275-45/4	200	45	4
IL200/275-55/4	200	55	4
IL200/275-75/4	200	75	4
IL200/345-55/4	200	55	4
IL200/345-75/4	200	75	4
IL200/345-90/4	200	90	4
IL200/270-7.5/6	200	7.5	6
IL200/270-11/6	200	11	6
IL200/270-15/6	200	15	6

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.49–51

IL-I · 22개 모델

DN 32 · 12개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL-I32/170-1.5/2	32	1.5	2
IL-I32/170-2.2/2	32	2.2	2
IL-I32/170-3/2	32	3	2
IL-I32/170-3.7/2	32	3.7	2
IL-I32/170-4/2	32	4	2
IL-I32/170-0.4/4	32	0.4	4
IL-I32/170-0.55/4	32	0.55	4
IL-I32/170-0.75/4	32	0.75	4
IL-I32/170-1.1/4	32	1.1	4
IL-I32/170-1.5/4	32	1.5	4
IL-I32/135-0.55/2	32	0.55	2
IL-I32/135-0.75/2	32	0.75	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.54–56

DN 40 · 10개 모델

모델	구경 DN	모터 출력 (kW)	극수
IL-I40/170-3/2	40	3	2
IL-I40/170-3.7/2	40	3.7	2
IL-I40/170-4/2	40	4	2
IL-I40/170-0.4/4	40	0.4	4
IL-I40/170-0.55/4	40	0.55	4
IL-I40/170-0.75/4	40	0.75	4
IL-I40/170-1.1/4	40	1.1	4
IL-I40/170-1.5/4	40	1.5	4
IL-I40/135-0.75/2	40	0.75	2
IL-I40/135-1.5/2	40	1.5	2

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 인라인 카탈로그 · p.54–56

출처 : 윌로 산업용 인라인 카탈로그 · p.47–51, 54, 56

CATALOGUE CURVES

IL / IL-I 성능곡선

모터 출력은 소비전력과 다릅니다. 최대 유량과 최대 양정은 서로 다른 조건의 범위값이며, 같은 운전점에서 동시에 사용할 수 있는 값이 아닙니다. 필요한 유량에서 양정을 확인하고, 흡입 조건·NPSH·유체 온도 및 압력등급을 함께 검토하세요.

일부 페이지에는 서로 다른 극수의 도표가 함께 수록되어 있습니다. 각 도표의 모델명·극수·회전수를 확인한 뒤 비교하세요.

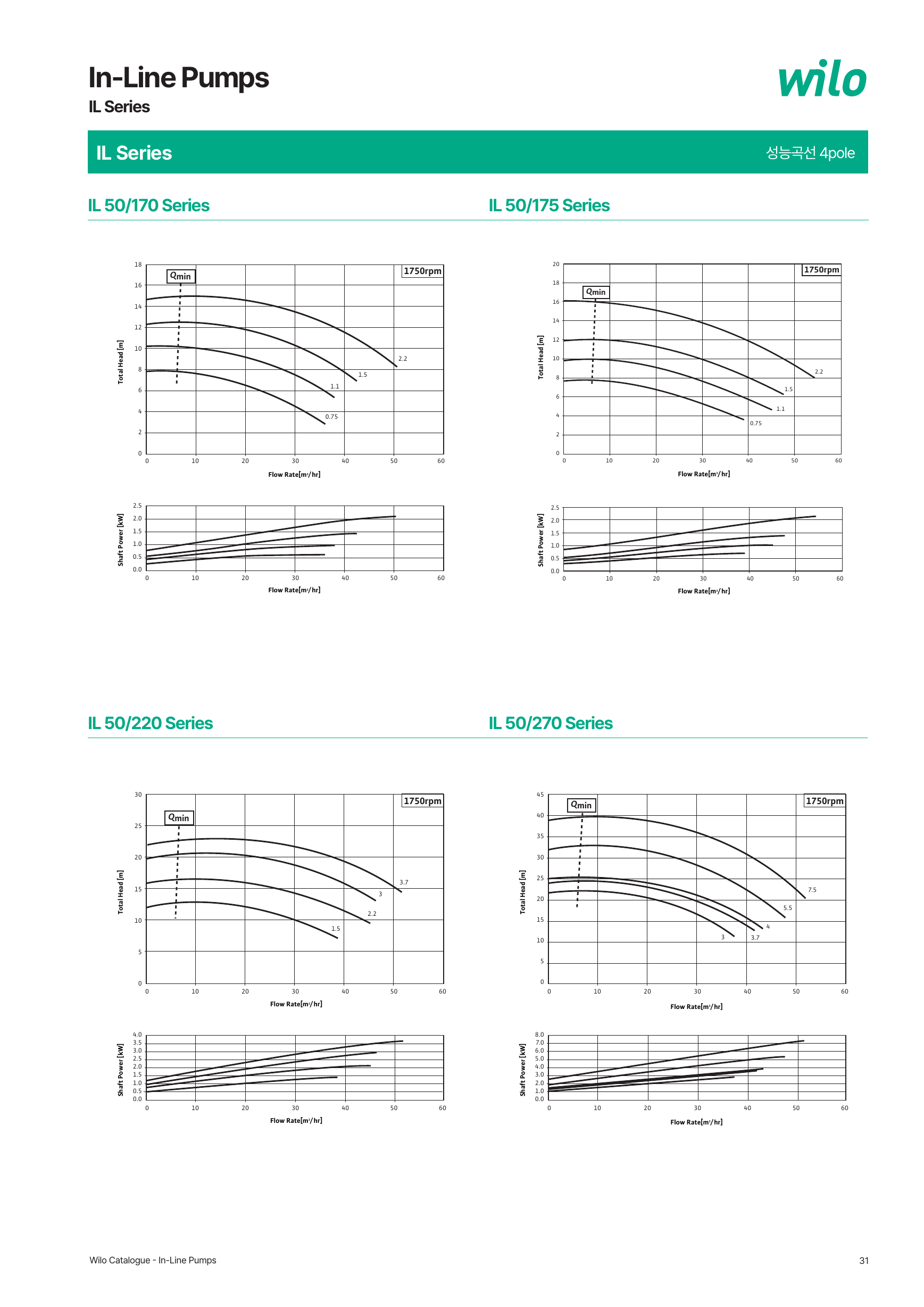

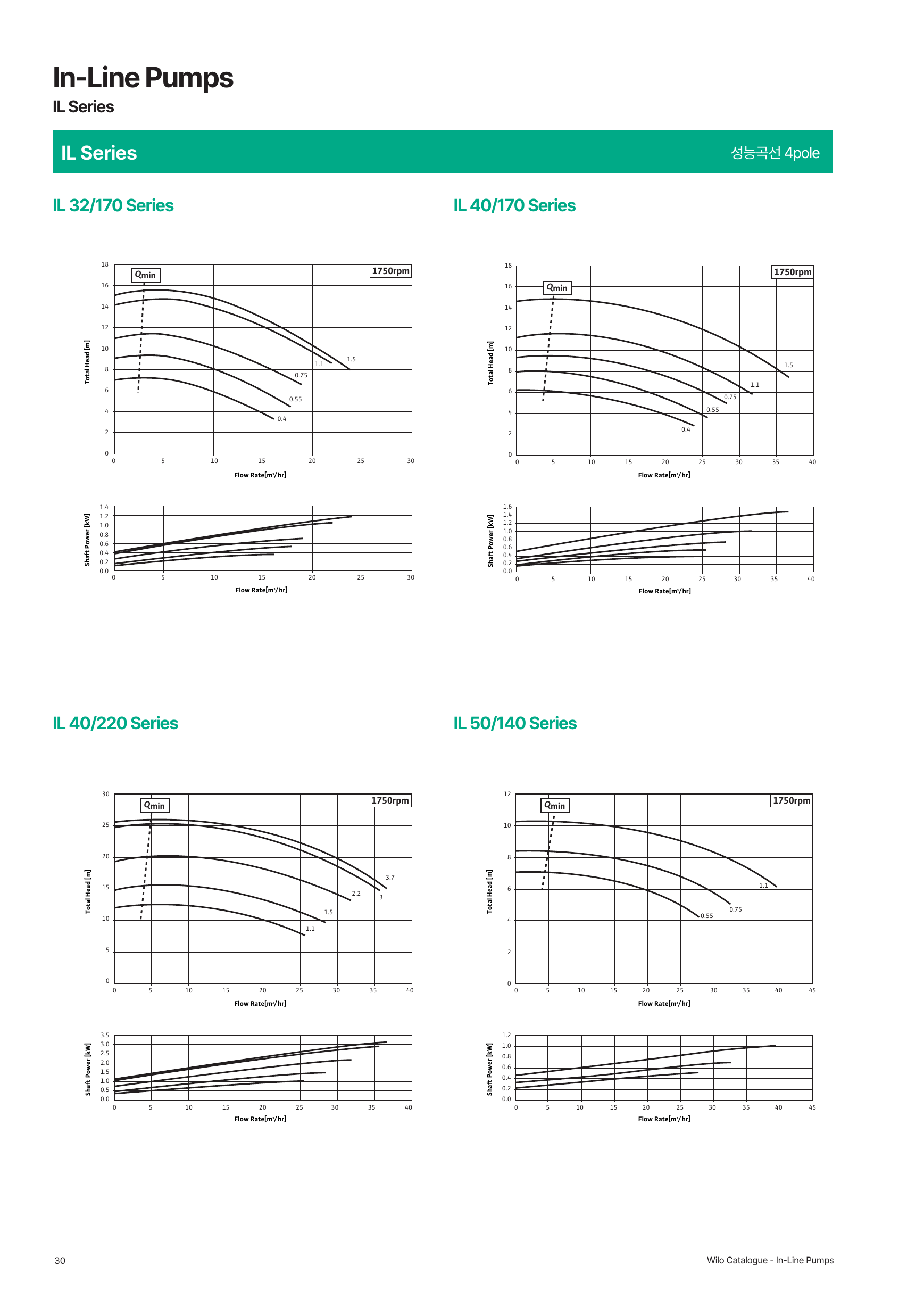

IL 성능곡선 · 카탈로그 p.30

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.30 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.31

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.31 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.32

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.32 · 이미지를 누르면 확대됩니다.

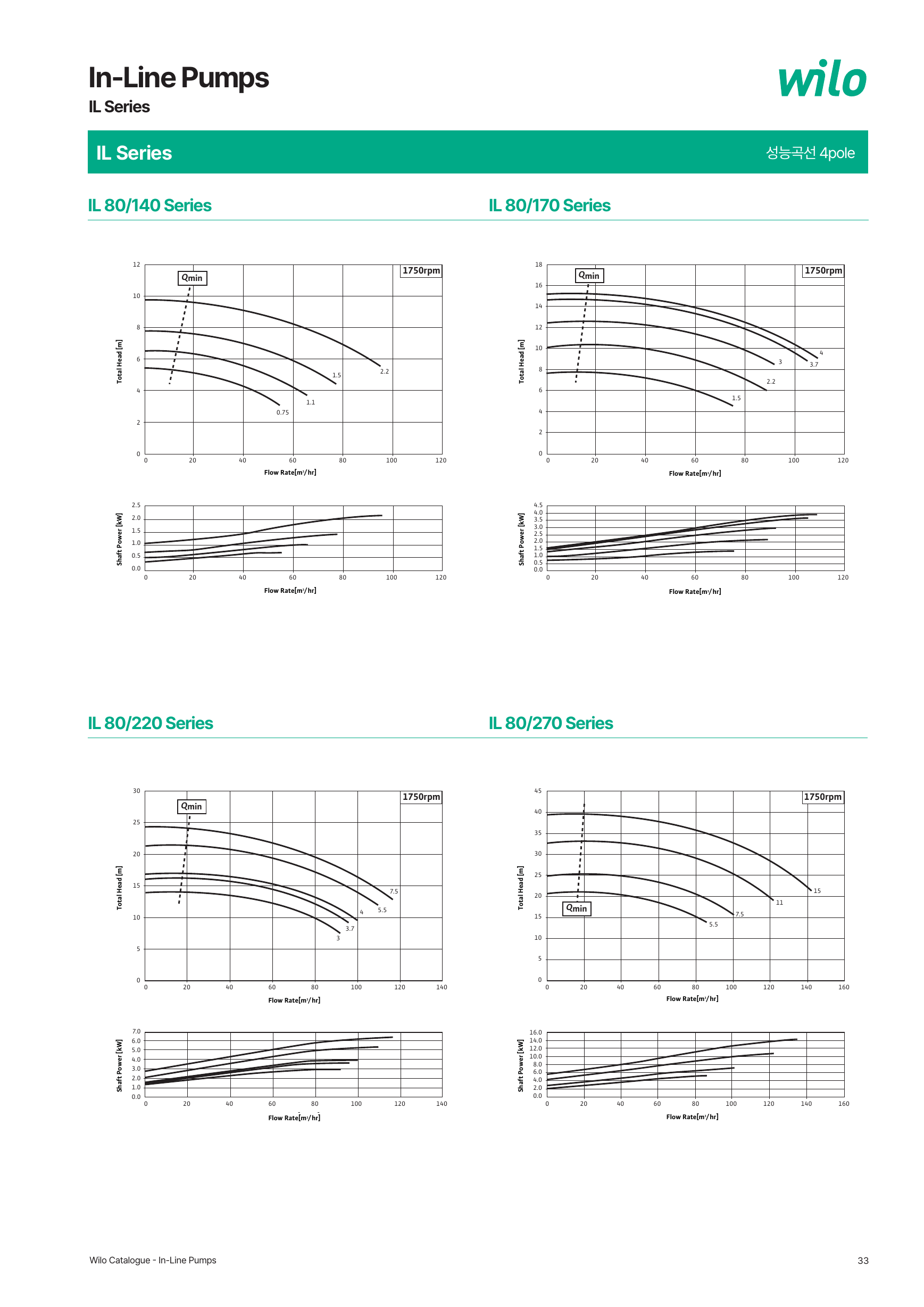

IL 성능곡선 · 카탈로그 p.33

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.33 · 이미지를 누르면 확대됩니다.

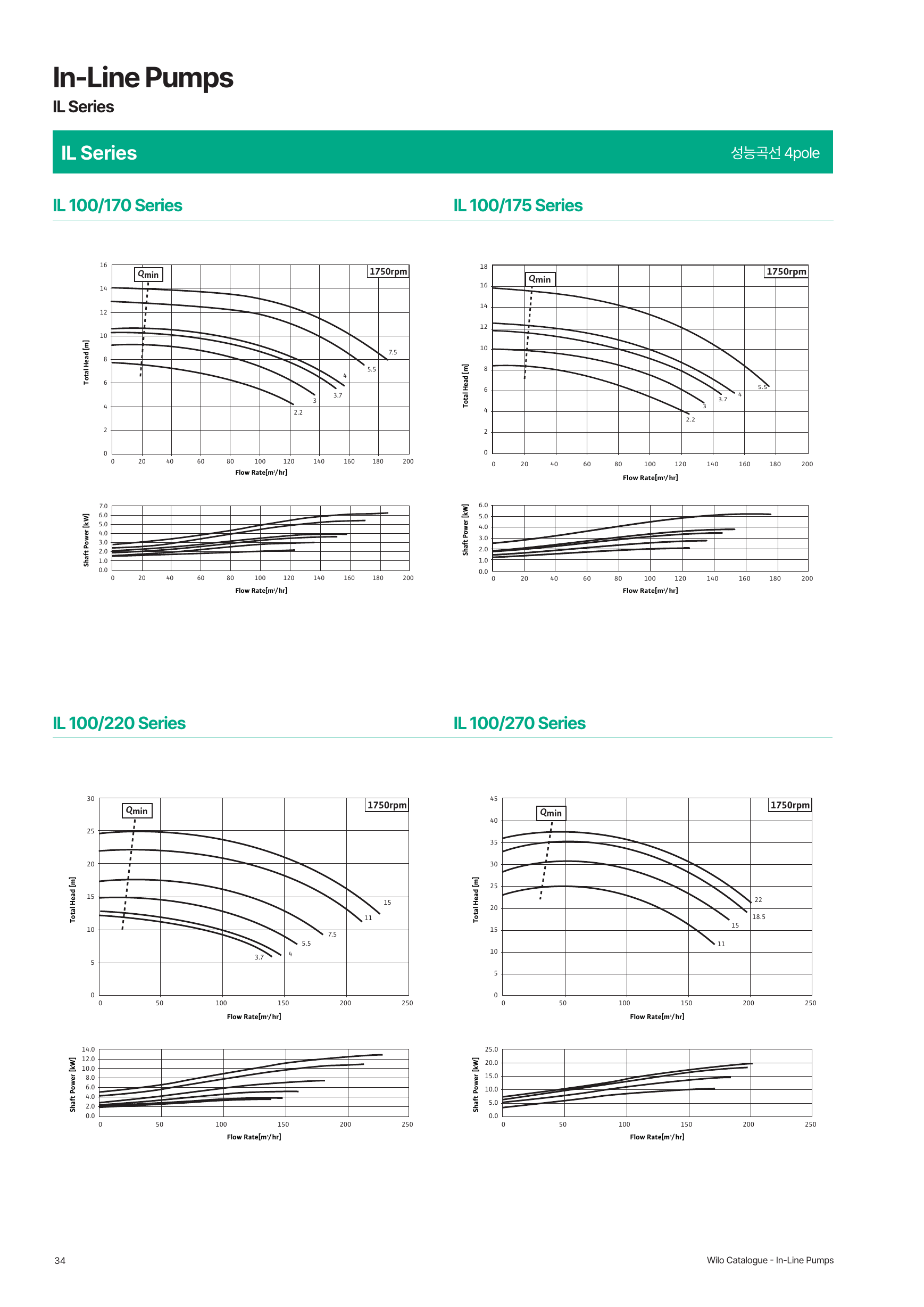

IL 성능곡선 · 카탈로그 p.34

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.34 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.35

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.35 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.36

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.36 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.37

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.37 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.38

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.38 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.39

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.39 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.40

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.40 · 이미지를 누르면 확대됩니다.

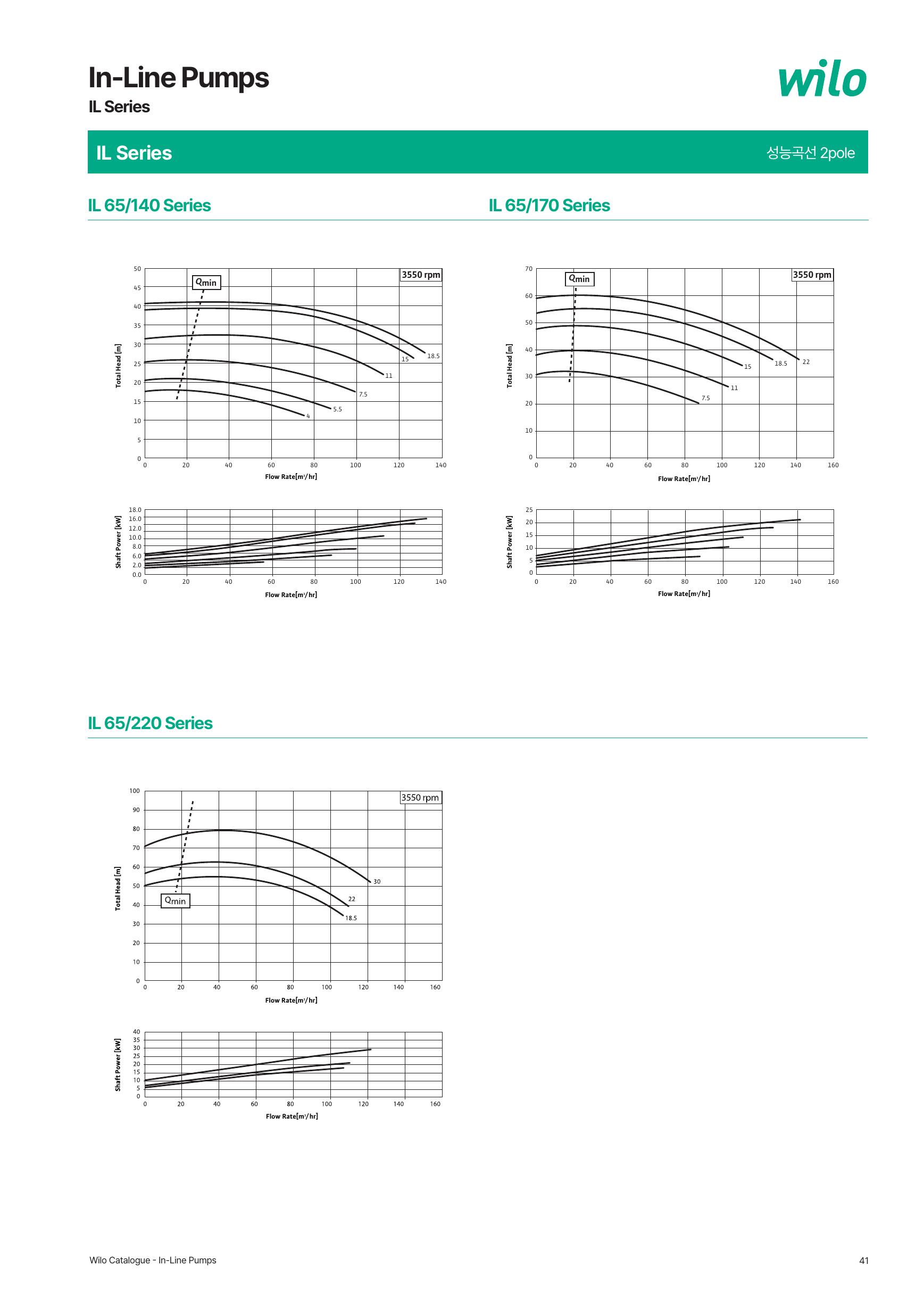

IL 성능곡선 · 카탈로그 p.41

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.41 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.42

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.42 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.43

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.43 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.44

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.44 · 이미지를 누르면 확대됩니다.

IL 성능곡선 · 카탈로그 p.45

IL 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.45 · 이미지를 누르면 확대됩니다.

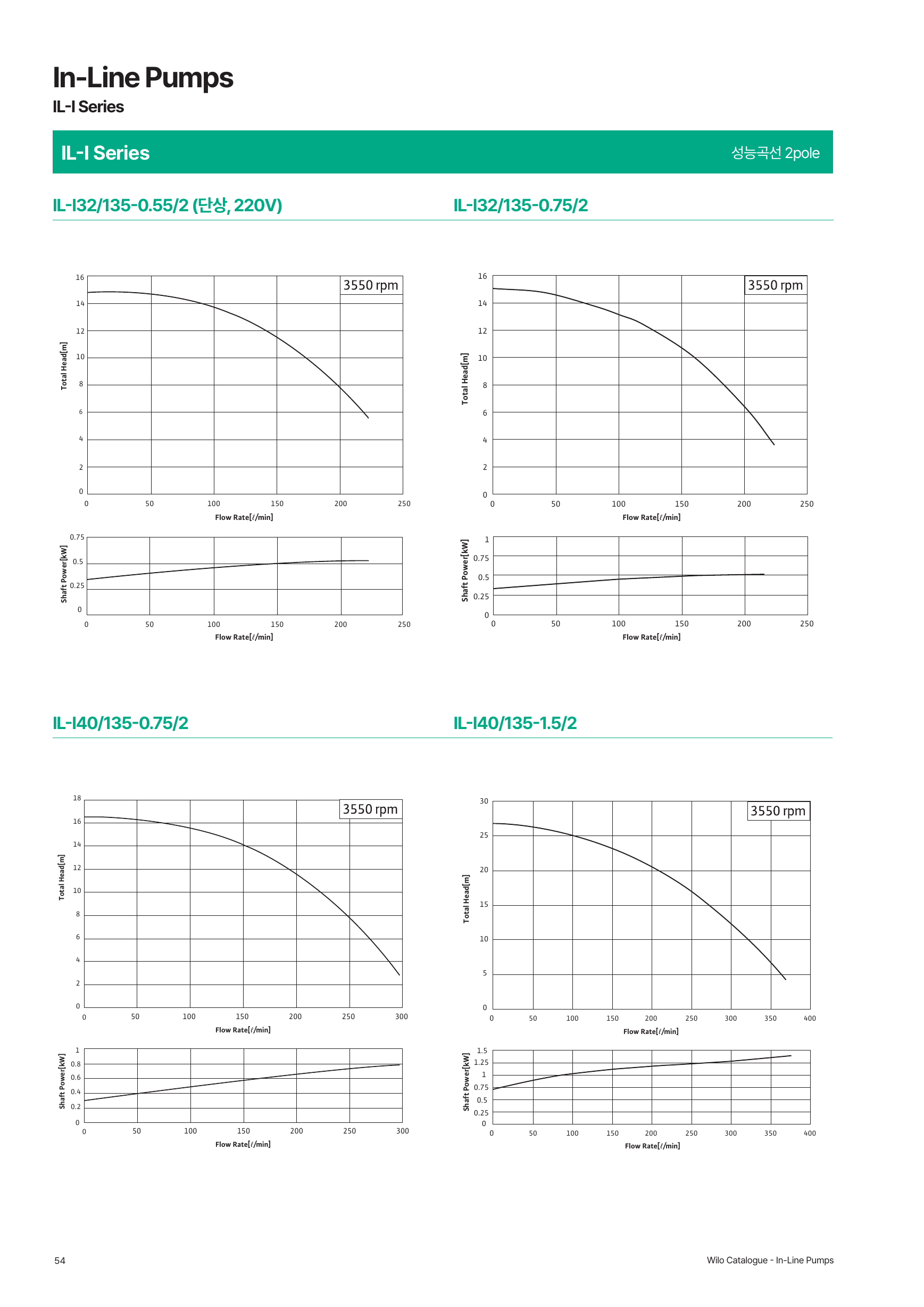

IL-I 성능곡선 · 카탈로그 p.54

IL-I 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.54 · 이미지를 누르면 확대됩니다.

IL-I 성능곡선 · 카탈로그 p.55

IL-I 성능곡선 · 도표별 모델·회전수·단위 참조
출처 : 윌로 산업용 인라인 카탈로그 · p.55 · 이미지를 누르면 확대됩니다.

CONTACT PUMPSYS

필요 유량과 양정,
현장 조건부터 확인합니다.

요구 유량 · 전양정 · 흡입압력 · 유체와 온도
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시 기존 모델명과 명판 사진을 준비해 주세요.

제품 선정 및 견적 상담010-4892-4670pumpsys@naver.com

전화 상담 ↗이메일 문의 ↗

PUMPSYS · 펌프 엔지니어링 솔루션
출처 : 윌로 산업용 인라인 카탈로그
실제 공급 사양·옵션·운전점은 최종 선정자료와 승인도면을 기준으로 확인합니다.
카탈로그 이미지·도표의 권리는 Wilo에 있습니다.
