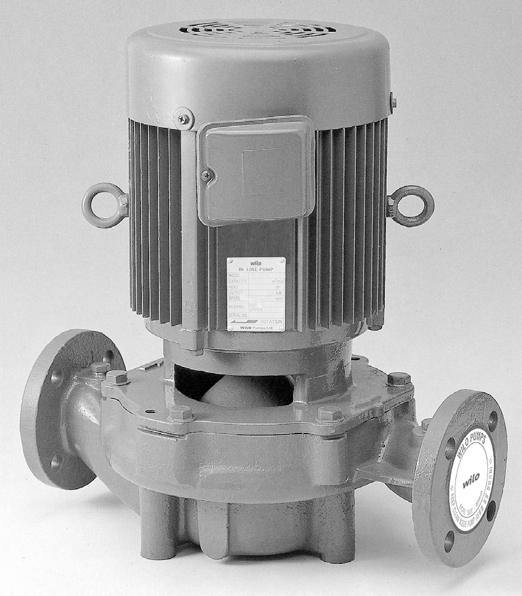

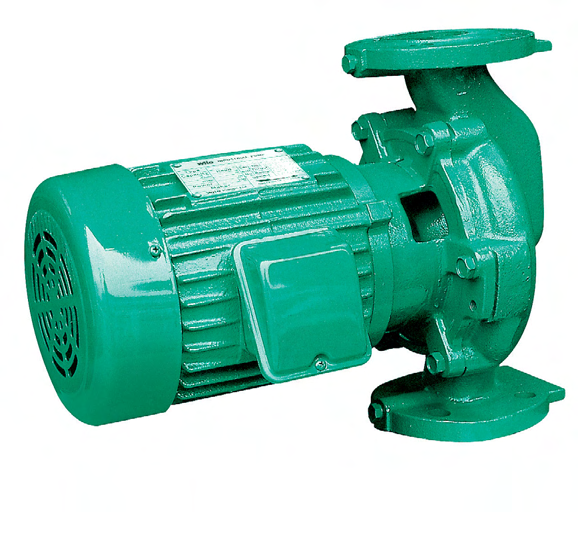

WILO PIL / PIN
배관 사이에서 연결되는
산업용 순환 솔루션.
PIL과 PIN은 허용압력과 온도 범위가 다릅니다. 기존 구경·모터 동력과 함께 실제 운전 유량·양정을 비교해 제품군을 선택하세요.
PIL 모델표68개 형식
PIN 모델표6개 형식
선정 핵심압력 · 온도 구분
OPERATING CONDITIONS
PIL과 PIN의 적용 범위
| 항목 | PIL | PIN |
|---|---|---|
| 취급 유체·온도 | 청수 0–120°C / pH6–8 | 0–80°C |
| 최대 허용압력 | 표준 16 kgf/cm² / 20 kgf/cm² 옵션 | 3 kgf/cm² |
| 유량·양정 범위 | 3–600 m³/h / 5–55 m | 모델별 표와 성능곡선 참조 |
| 모터 동력 | 1–100 HP | 1 / 2 / 3 HP |
| 전원·극수 | 3상 4극 60 Hz | 3상 / 명판·선정자료 확인 |
| 구조 | 펌프·모터축 일체형 / 미캐니컬 실 | 펌프·모터축 일체형 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 인라인 카탈로그 · p.65, 76
PRODUCT HIGHLIGHTS
PIL의 설치·유지관리 구성
01
배관에서 정비 검토
케이싱을 배관에서 분리하지 않고 임펠러·미캐니컬 실 교환을 검토할 수 있는 구조입니다.
02
접액부 옵션
베이스플레이트, 상대 플랜지, 접액부와 실 재질, 모터 전원·주파수 변경을 선택 사양으로 검토합니다.
03
형식 코드 확인
대표 모델의 B/C/D/E는 임펠러 대표 외경 160/200/250/315 mm를 뜻합니다. 전체 주문코드는 재질·모터·플랜지 옵션에 따라 달라집니다.
출처 : 윌로 산업용 인라인 카탈로그 · p.65–66
MODEL LINEUP
PIL · PIN 모델표
PIL · 임펠러 코드별 모델
임펠러 외경 코드 B · 12개 모델
| 모델 | 구경 DN | 모터 출력 (kW) | 극수 |
|---|---|---|---|
| PIL-4001B | 40 | 0.75 | 4 |
| PIL-4002B | 40 | 1.5 | 4 |
| PIL-5001B | 50 | 0.75 | 4 |
| PIL-5002B | 50 | 1.5 | 4 |
| PIL-6502B | 65 | 1.5 | 4 |
| PIL-6503B | 65 | 2.2 | 4 |
| PIL-8003B | 80 | 2.2 | 4 |
| PIL-8005B | 80 | 3.7 | 4 |
| PIL-1005B | 100 | 3.7 | 4 |
| PIL-1008B | 100 | 5.5 | 4 |
| PIL-1208B | 125 | 표기 확인 필요 | 4 |
| PIL-1210B | 125 | 7.5 | 4 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 인라인 카탈로그 · p.69
임펠러 외경 코드 C · 14개 모델
| 모델 | 구경 DN | 모터 출력 (kW) | 극수 |
|---|---|---|---|
| PIL-4002C | 40 | 1.5 | 4 |
| PIL-5003C | 50 | 2.2 | 4 |
| PIL-6503C | 65 | 2.2 | 4 |
| PIL-6505C | 65 | 3.7 | 4 |
| PIL-8005C | 80 | 3.7 | 4 |
| PIL-8008C | 80 | 5.5 | 4 |
| PIL-8010C | 80 | 7.5 | 4 |
| PIL-1008C | 100 | 5.5 | 4 |
| PIL-1010C | 100 | 7.5 | 4 |
| PIL-1210C | 125 | 7.5 | 4 |
| PIL-1215C | 125 | 11 | 4 |
| PIL-1515C | 150 | 11 | 4 |
| PIL-1520C | 150 | 15 | 4 |
| PIL-1525C | 150 | 18.5 | 4 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 인라인 카탈로그 · p.69
임펠러 외경 코드 D · 22개 모델
| 모델 | 구경 DN | 모터 출력 (kW) | 극수 |
|---|---|---|---|
| PIL-4003D | 40 | 2.2 | 4 |
| PIL-4005D | 40 | 3.7 | 4 |
| PIL-5005D | 50 | 3.7 | 4 |
| PIL-5008D | 50 | 5.5 | 4 |
| PIL-6505D | 65 | 3.7 | 4 |
| PIL-6508D | 65 | 5.5 | 4 |
| PIL-8008D | 80 | 5.5 | 4 |
| PIL-8010D | 80 | 7.5 | 4 |
| PIL-8015D | 80 | 11 | 4 |
| PIL-1010D | 100 | 7.5 | 4 |
| PIL-1015D | 100 | 11 | 4 |
| PIL-1020D | 100 | 15 | 4 |
| PIL-1215D | 125 | 11 | 4 |
| PIL-1220D | 125 | 15 | 4 |
| PIL-1225D | 125 | 18.5 | 4 |
| PIL-1230D | 125 | 22 | 4 |
| PIL-1525D | 150 | 18.5 | 4 |
| PIL-1530D | 150 | 22 | 4 |
| PIL-1540D | 150 | 30 | 4 |
| PIL-2040D | 200 | 30 | 4 |
| PIL-2050D | 200 | 37 | 4 |
| PIL-2060D | 200 | 45 | 4 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 인라인 카탈로그 · p.69
임펠러 외경 코드 E · 20개 모델
| 모델 | 구경 DN | 모터 출력 (kW) | 극수 |
|---|---|---|---|
| PIL-5008E | 50 | 5.5 | 4 |
| PIL-5010E | 50 | 7.5 | 4 |
| PIL-5015E | 50 | 11 | 4 |
| PIL-6510E | 65 | 7.5 | 4 |
| PIL-6515E | 65 | 11 | 4 |
| PIL-8015E | 80 | 11 | 4 |
| PIL-8020E | 80 | 15 | 4 |
| PIL-8025E | 80 | 18.5 | 4 |
| PIL-1020E | 100 | 15 | 4 |
| PIL-1025E | 100 | 18.5 | 4 |
| PIL-1030E | 100 | 22 | 4 |
| PIL-1230E | 125 | 22 | 4 |
| PIL-1240E | 125 | 30 | 4 |
| PIL-1540E | 150 | 30 | 4 |
| PIL-1550E | 150 | 37 | 4 |
| PIL-1560E | 150 | 45 | 4 |
| PIL-1575E | 150 | 55 | 4 |
| PIL-2060E | 200 | 45 | 4 |
| PIL-2075E | 200 | 55 | 4 |
| PIL-20100E | 200 | 75 | 4 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 인라인 카탈로그 · p.69
PIL-1208B의 p.69 출력은 “5..5”로 중복 표기되어 있어 kW 값은 확인 필요로 표시했습니다. 해당 표의 동력은 7.5 HP이며, 최종 명판·선정자료로 확인합니다.
출처 : 윌로 산업용 인라인 카탈로그 · p.76
PIN · 카탈로그 제품사양
| 모델 | 흡·토출 DN | 동력 HP / kW | 유량 m³/h | 양정 m |
|---|---|---|---|---|
| PIN-4001 | 40 | 1 / 0.75 | 7.2 | 10 |
| PIN-5001 | 50 | 1 / 0.75 | 7.2 | 10 |
| PIN-5002 | 50 | 2 / 1.5 | 14.4 | 10 |
| PIN-6502 | 65 | 2 / 1.5 | 14.4 | 10 |
| PIN-6503 | 65 | 3 / 2.2 | 30 | 10 |
| PIN-8003 | 80 | 3 / 2.2 | 30 | 10 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
PIN-5001·6502·8003은 상대 플랜지 구경을 변경하여 적용하는 모델로 안내되어 있습니다. 표의 유량·양정은 카탈로그 제품사양 값입니다.
출처 : 윌로 산업용 인라인 카탈로그 · p.69, 76
CATALOGUE CURVES
PIL 선정도와 모델별 성능곡선
모터 출력은 소비전력과 다릅니다. 최대 유량과 최대 양정은 서로 다른 조건의 범위값이며, 같은 운전점에서 동시에 사용할 수 있는 값이 아닙니다. 필요한 유량에서 양정을 확인하고, 흡입 조건·NPSH·유체 온도 및 압력등급을 함께 검토하세요.

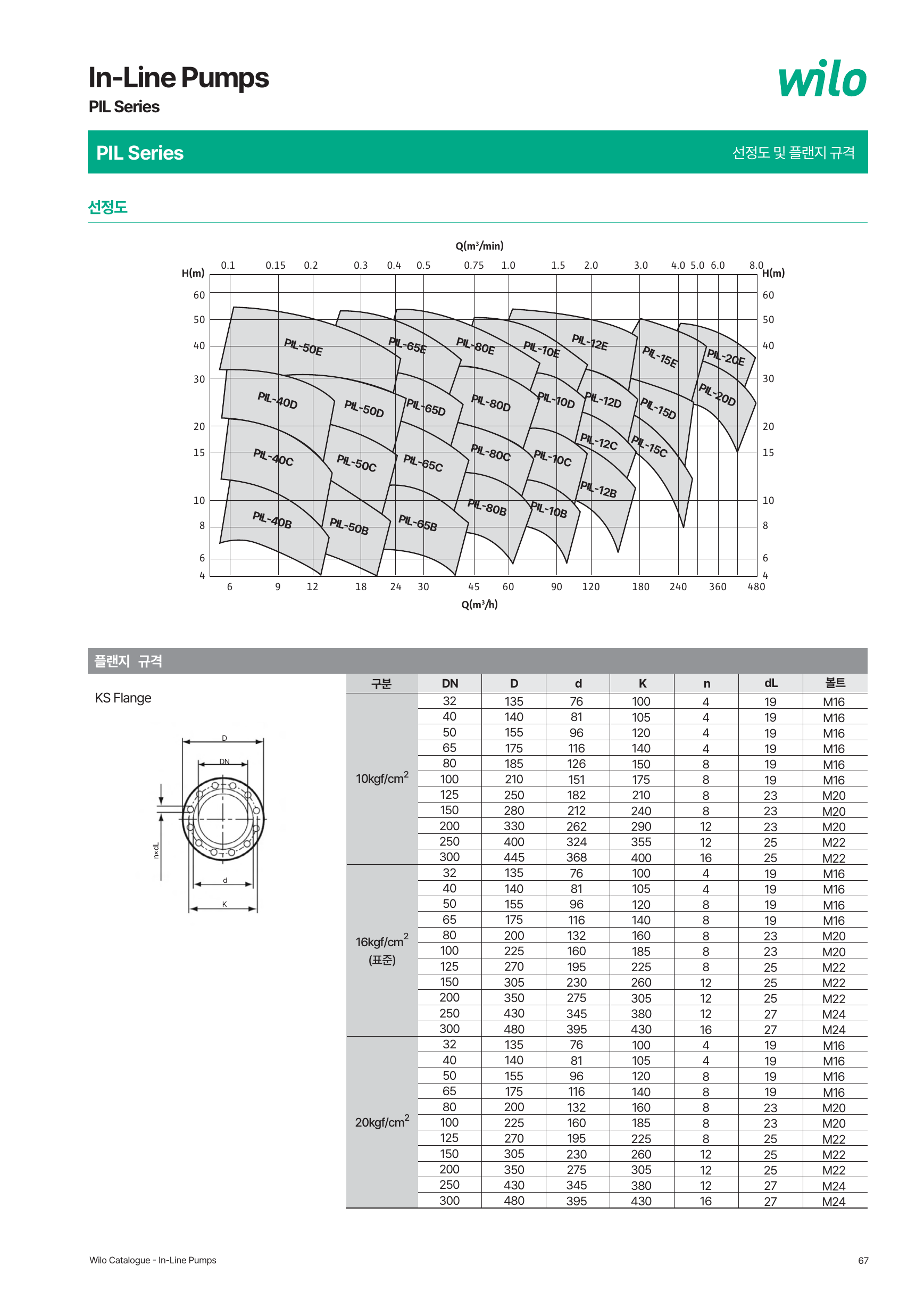

PIL 선정·성능 자료 · 카탈로그 p.67
출처 : 윌로 산업용 인라인 카탈로그 · p.67 · 이미지를 누르면 확대됩니다.

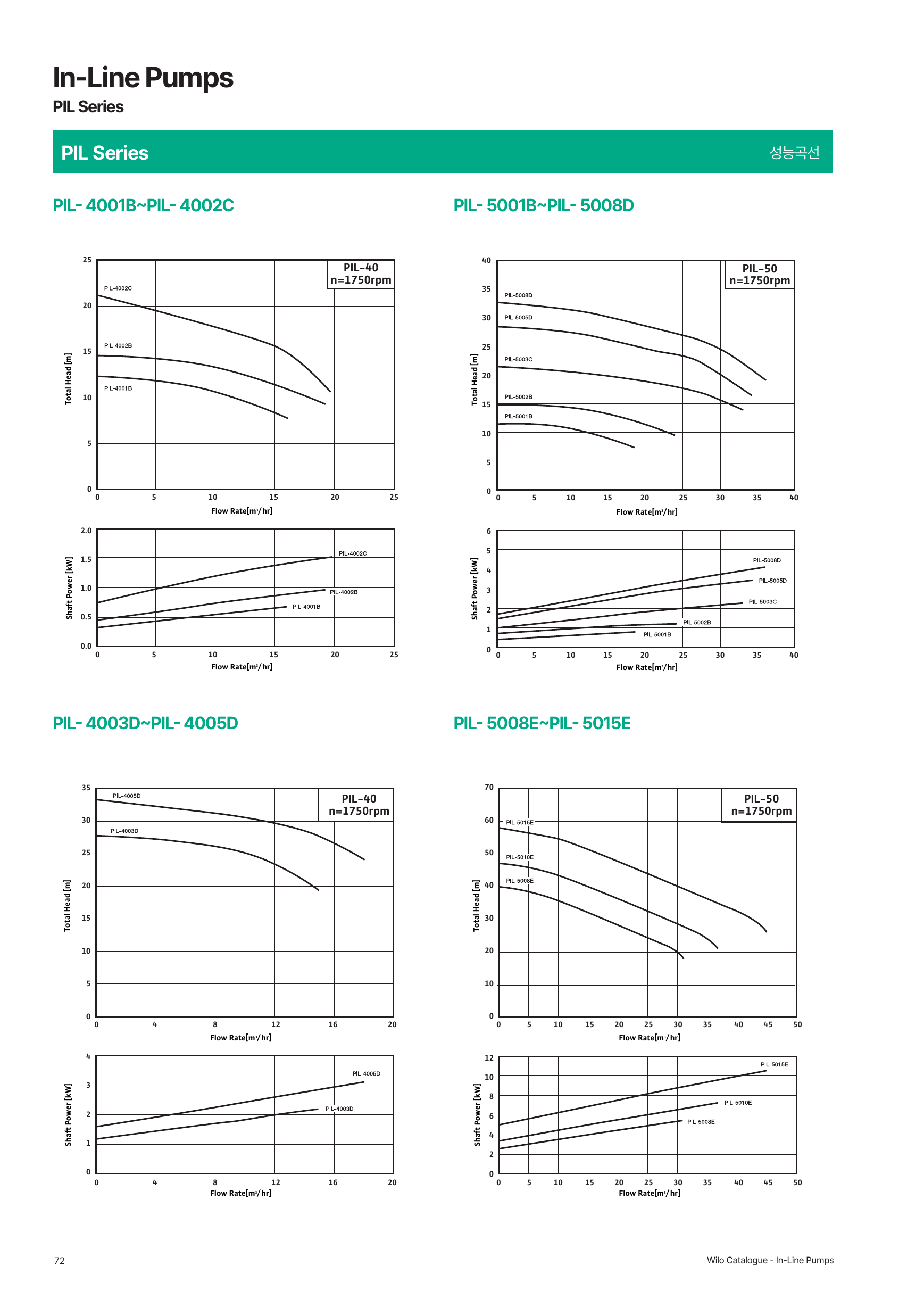

PIL 선정·성능 자료 · 카탈로그 p.72
출처 : 윌로 산업용 인라인 카탈로그 · p.72 · 이미지를 누르면 확대됩니다.

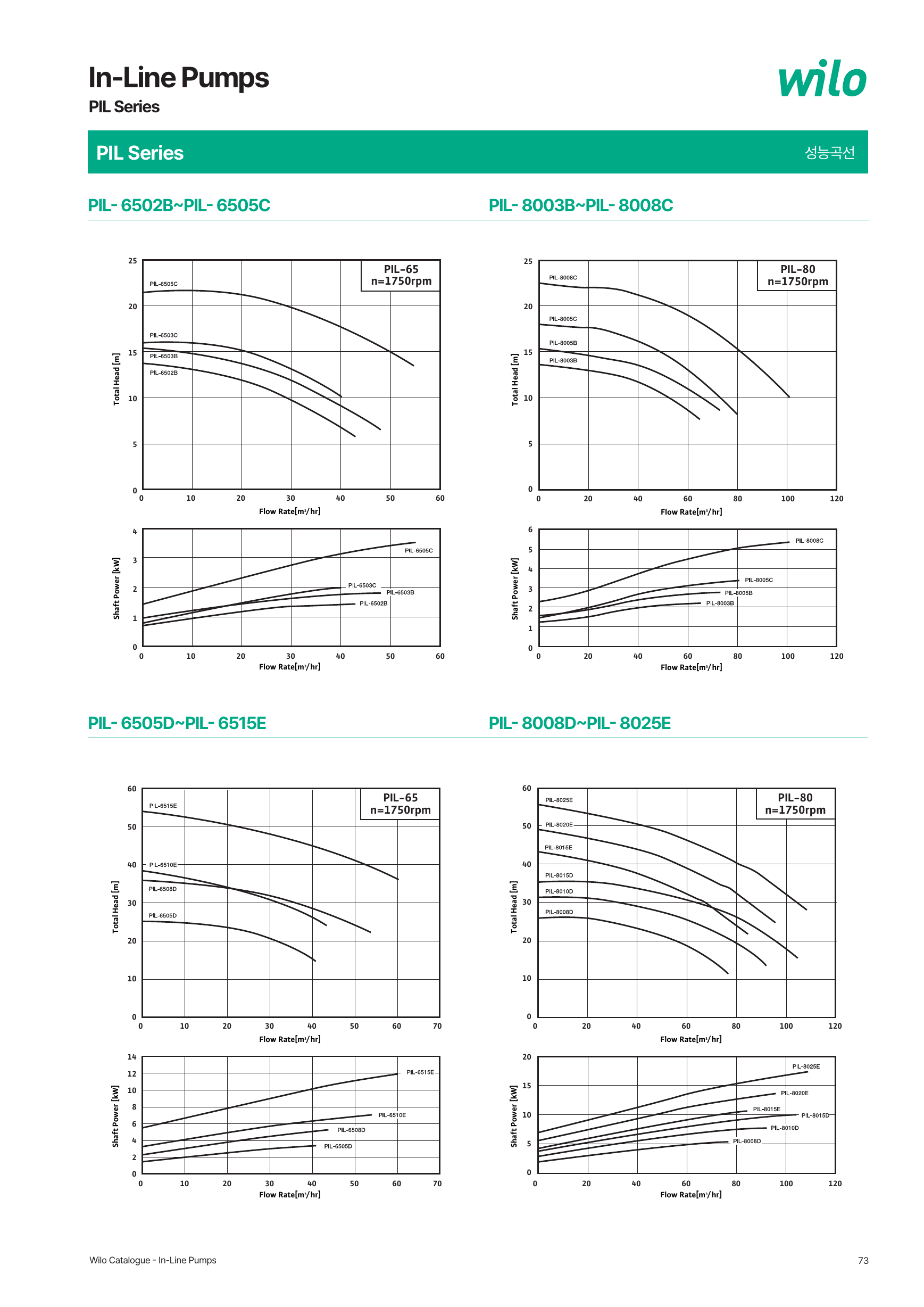

PIL 선정·성능 자료 · 카탈로그 p.73
출처 : 윌로 산업용 인라인 카탈로그 · p.73 · 이미지를 누르면 확대됩니다.

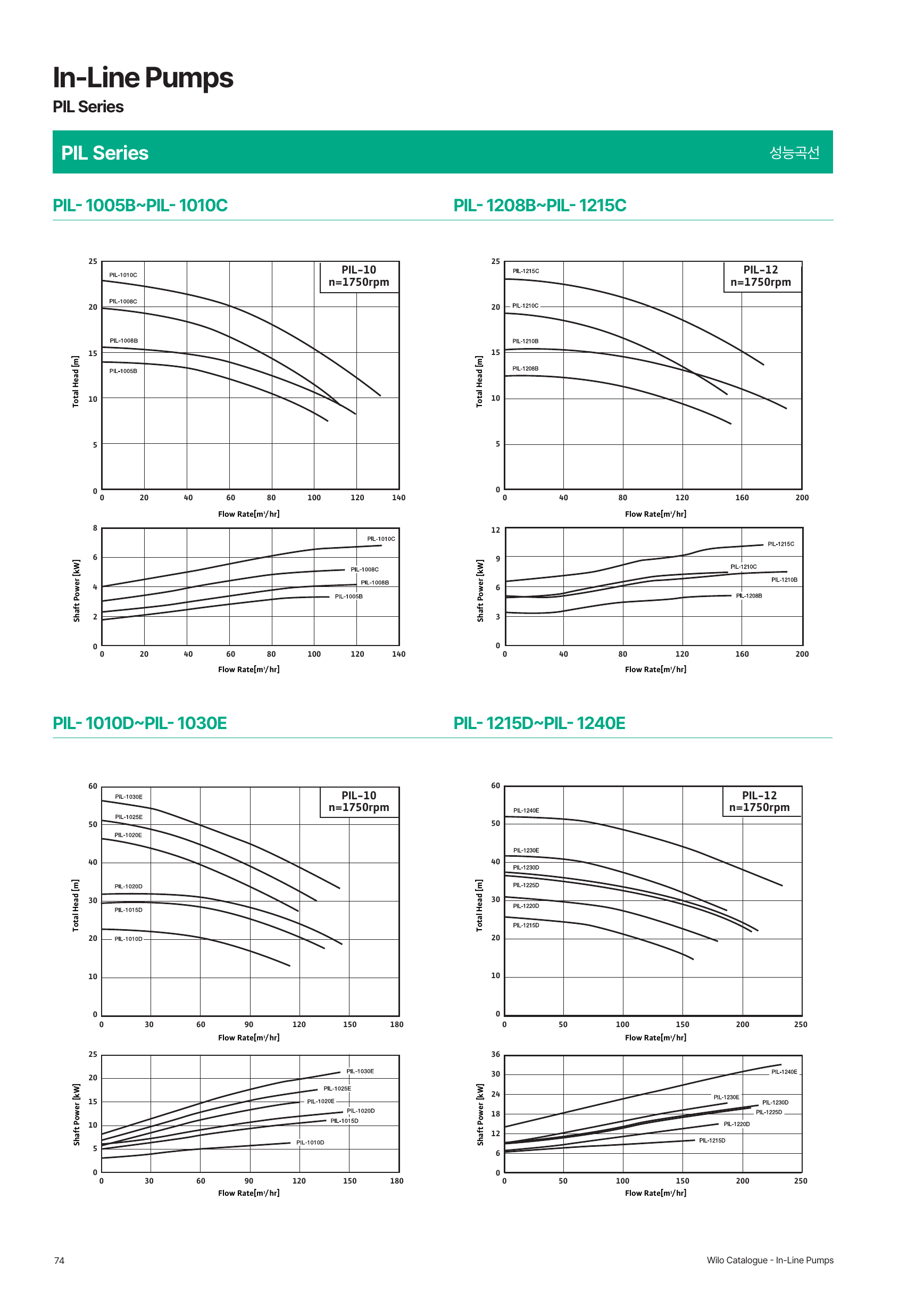

PIL 선정·성능 자료 · 카탈로그 p.74
출처 : 윌로 산업용 인라인 카탈로그 · p.74 · 이미지를 누르면 확대됩니다.

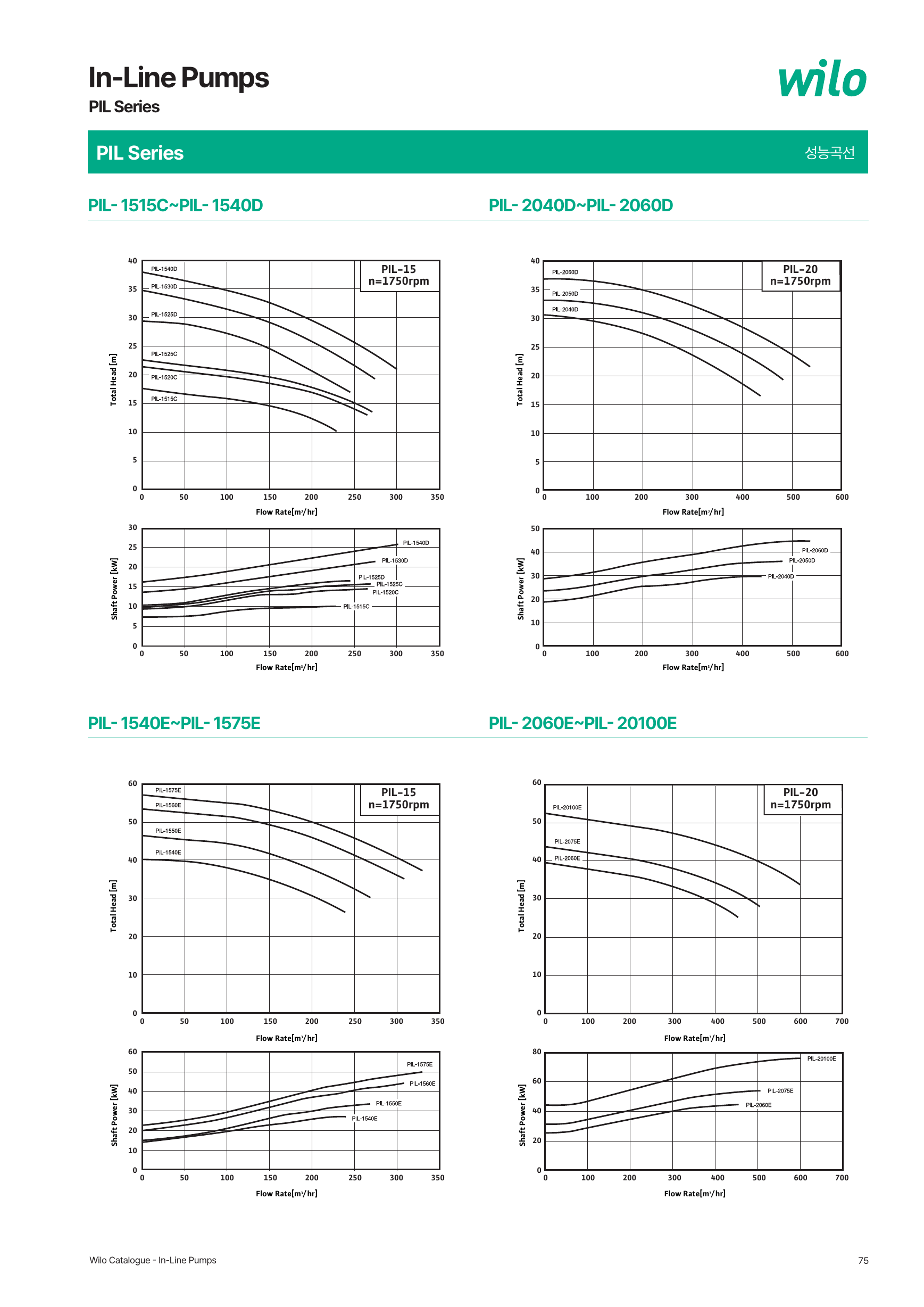

PIL 선정·성능 자료 · 카탈로그 p.75
출처 : 윌로 산업용 인라인 카탈로그 · p.75 · 이미지를 누르면 확대됩니다.

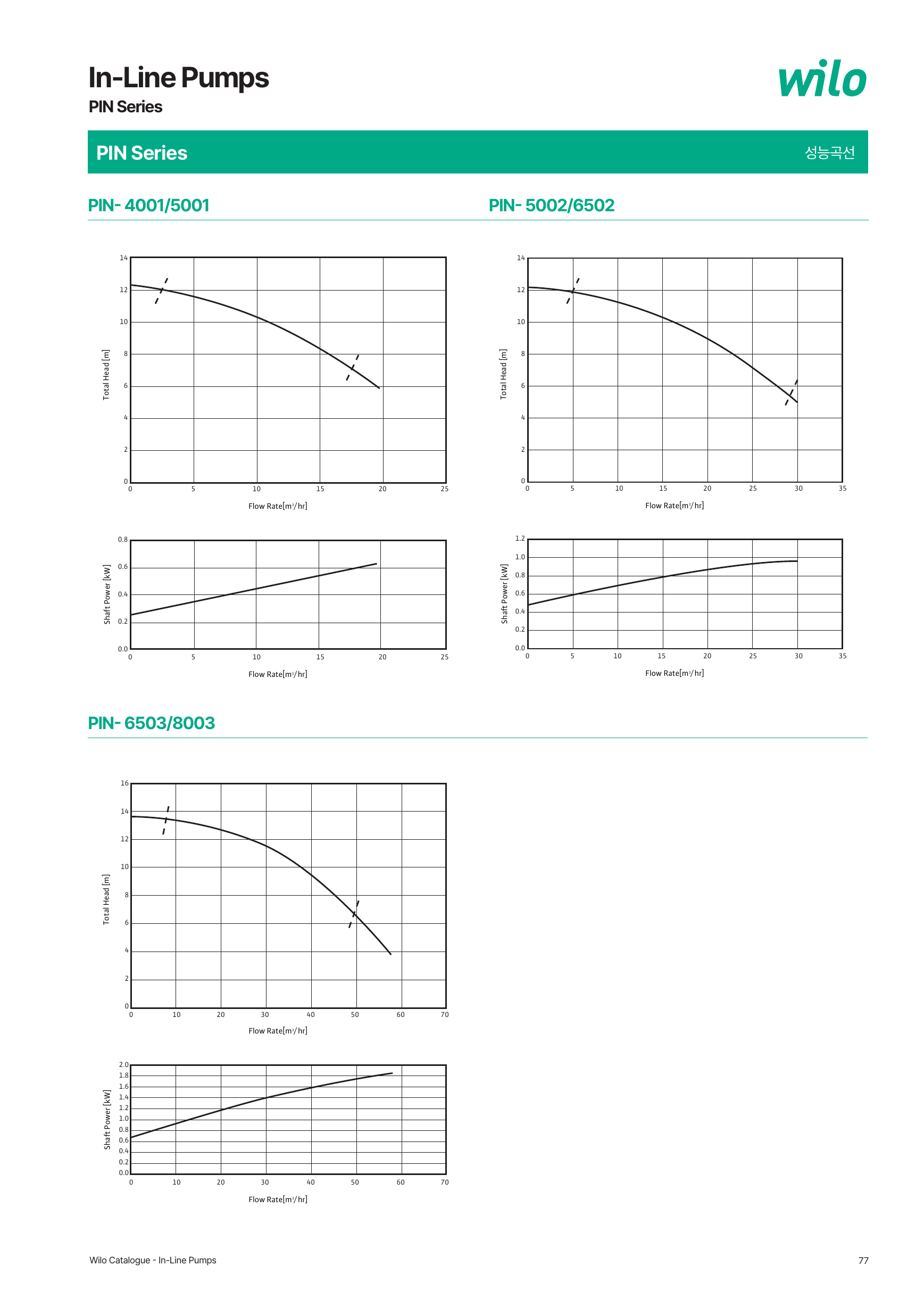

PIN 성능곡선 · 카탈로그 p.77
출처 : 윌로 산업용 인라인 카탈로그 · p.77 · 이미지를 누르면 확대됩니다.
CONTACT PUMPSYS
필요 유량과 양정,
현장 조건부터 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 유체와 온도
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시 기존 모델명과 명판 사진을 준비해 주세요.
