WILO VMT
산업용 고압 이송을 위한
입형다단 구성.
VMT-80·10·12 계열의 단계별 모델과 모터 조합을 비교합니다. 동일한 펌프 형식에도 여러 모터 동력이 제시되어 있어 실제 운전점 확인이 필요합니다.
카탈로그 모델3개 군 · 19종
최대 유량 범위360 m³/h
최대 양정 범위280 m
PRODUCT HIGHLIGHTS
구조와 사용 조건
01
커플링 체결 구조

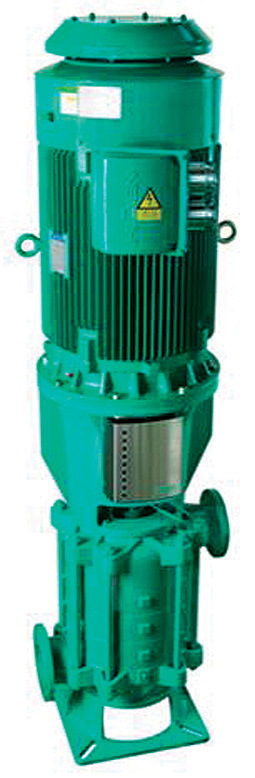

모터와 펌프 샤프트를 커플링으로 체결한 입형 다단 원심펌프입니다.
02
베어링·랜턴 구성
슬라이딩 베어링과 베어링 일체형 랜턴 구조를 적용합니다.
03
재질 사양 구분
주철·구상흑연주철 케이싱, 주철·청동 임펠러 등 부품별 재질 사양을 확인해 유체에 맞춰 검토합니다.
| 항목 | 카탈로그 기준 |
|---|---|
| VMT-80 / VMT-10 허용압력 | 표준 20 kgf/cm² / 옵션 28 kgf/cm² |
| VMT-12 허용압력 | 표준 24 kgf/cm² |
| 허용 유체 온도 | 최대 80°C |
| 사용 유체 | 냉난방수·응축수 등 / 고점도·섬유질·마모성 이물질 없는 유체 |
| 적용 | 급수·가압·제조공정·고압세척·R/O 여과 등 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.44
모터 출력은 소비전력과 다릅니다. 최대 유량과 최대 양정은 서로 다른 조건의 범위값이며, 같은 운전점에서 동시에 사용할 수 있는 값이 아닙니다. 필요한 유량에서 양정을 확인하고, 흡입 조건·NPSH·유체 온도 및 압력등급을 함께 검토하세요.
MODEL LINEUP
19개 모델과 모터 조합
아래 출력은 외형치수표에 수록된 모터 선택 범위입니다. 모든 조합이 동일한 유량·양정을 내는 것은 아니며, 운전점에 맞는 임펠러·단수·모터를 함께 선정해야 합니다.
VMT-80 계열
| 펌프 형식 | 표 수록 모터 출력 kW |
|---|---|
| VMT-8002 | 11 / 15 / 18.5 / 22 / 30 |
| VMT-8003 | 11 / 15 / 18.5 / 22 / 30 / 37 / 45 |
| VMT-8004 | 11 / 15 / 18.5 / 22 / 30 / 37 / 45 |
| VMT-8005 | 11 / 15 / 18.5 / 22 / 30 / 37 / 45 |
| VMT-8006 | 18.5 / 22 / 30 / 37 / 45 / 55 |
| VMT-8007 | 18.5 / 22 / 30 / 37 / 45 / 55 |
| VMT-8008 | 18.5 / 22 / 30 / 37 / 45 / 55 / 75 |
| VMT-8010 | 18.5 / 22 / 30 / 37 / 45 / 55 / 75 |
| VMT-8012 | 37 / 45 / 55 / 75 / 90 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.45
VMT-10 계열
| 펌프 형식 | 표 수록 모터 출력 kW |
|---|---|
| VMT-1002 | 11 / 15 / 18.5 / 22 / 30 / 37 / 45 |
| VMT-1003 | 18.5 / 22 / 30 / 37 / 45 / 55 / 75 |
| VMT-1004 | 18.5 / 22 / 30 / 37 / 45 / 55 / 75 / 90 / 110 / 132 |
| VMT-1005 | 18.5 / 22 / 30 / 37 / 45 / 55 / 75 / 90 / 110 / 132 / 160 |
| VMT-1006 | 37 / 45 / 55 / 75 / 90 / 110 / 132 / 160 |
| VMT-1007 | 37 / 45 / 55 / 75 / 90 / 110 / 132 / 160 |
| VMT-1008 | 55 / 75 / 90 / 110 / 132 / 160 / 200 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.46
VMT-12 계열
| 펌프 형식 | 표 수록 모터 출력 kW |
|---|---|
| VMT-1202 | 37 / 45 / 55 / 75 / 90 |
| VMT-1203 | 75 / 90 / 110 / 132 |
| VMT-1204 | 110 / 132 / 160 / 200 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.47
CATALOGUE CURVES
모델별 성능곡선과 효율
VMT 성능·효율곡선 · 카탈로그 p.50
출처 : 윌로 산업용 입형다단 카탈로그 · p.50 · 이미지를 누르면 확대됩니다.

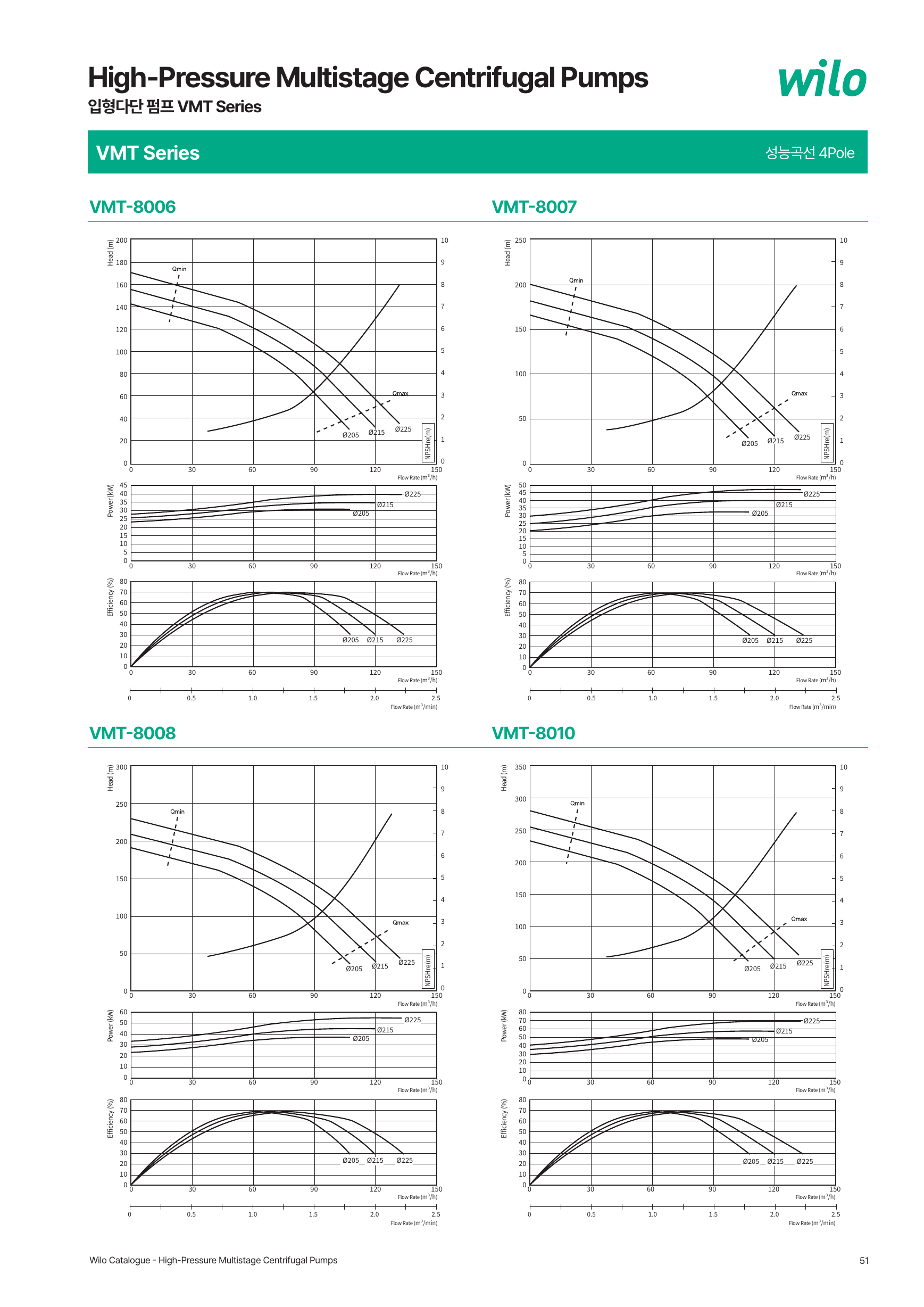

VMT 성능·효율곡선 · 카탈로그 p.51
출처 : 윌로 산업용 입형다단 카탈로그 · p.51 · 이미지를 누르면 확대됩니다.

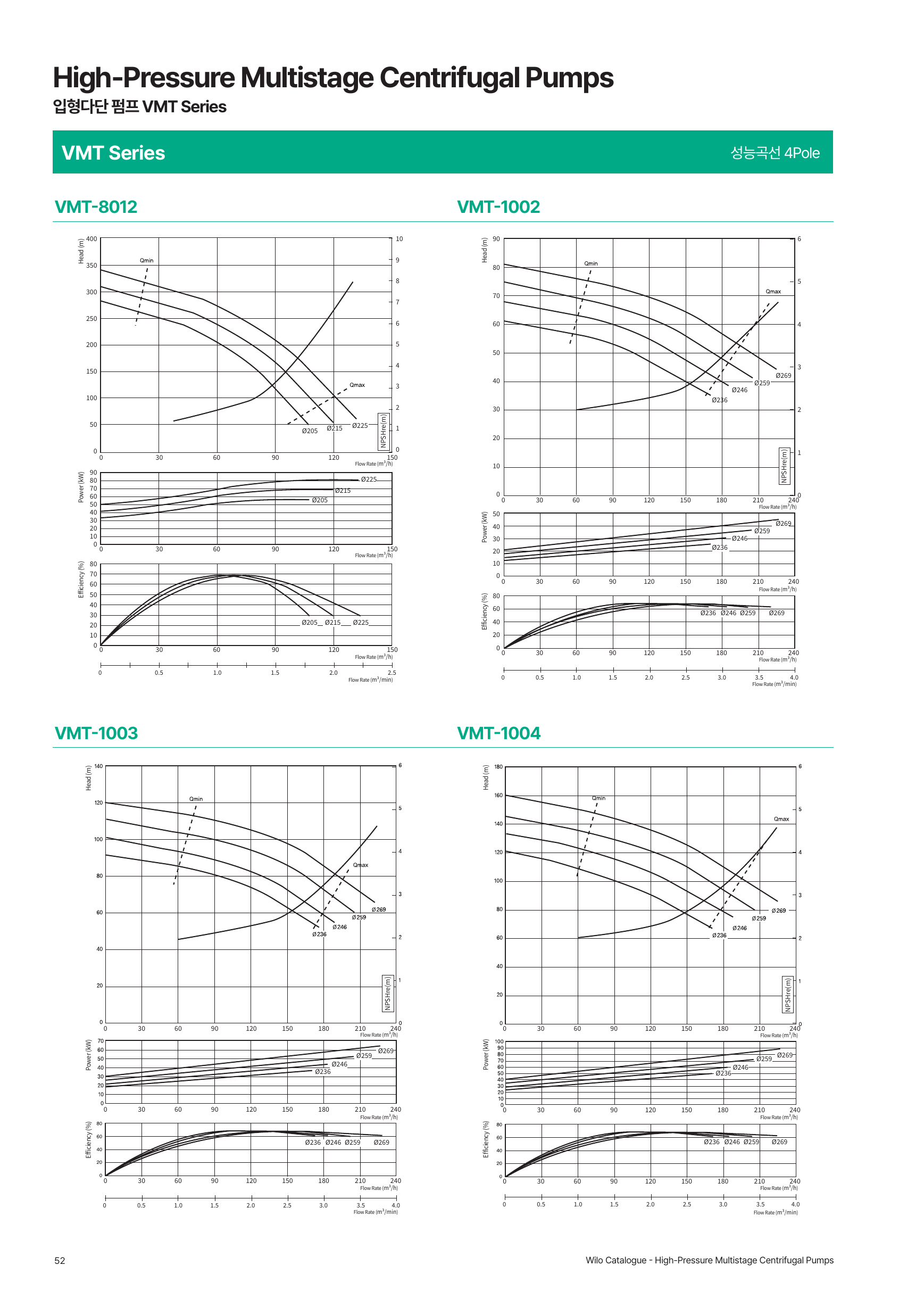

VMT 성능·효율곡선 · 카탈로그 p.52
출처 : 윌로 산업용 입형다단 카탈로그 · p.52 · 이미지를 누르면 확대됩니다.

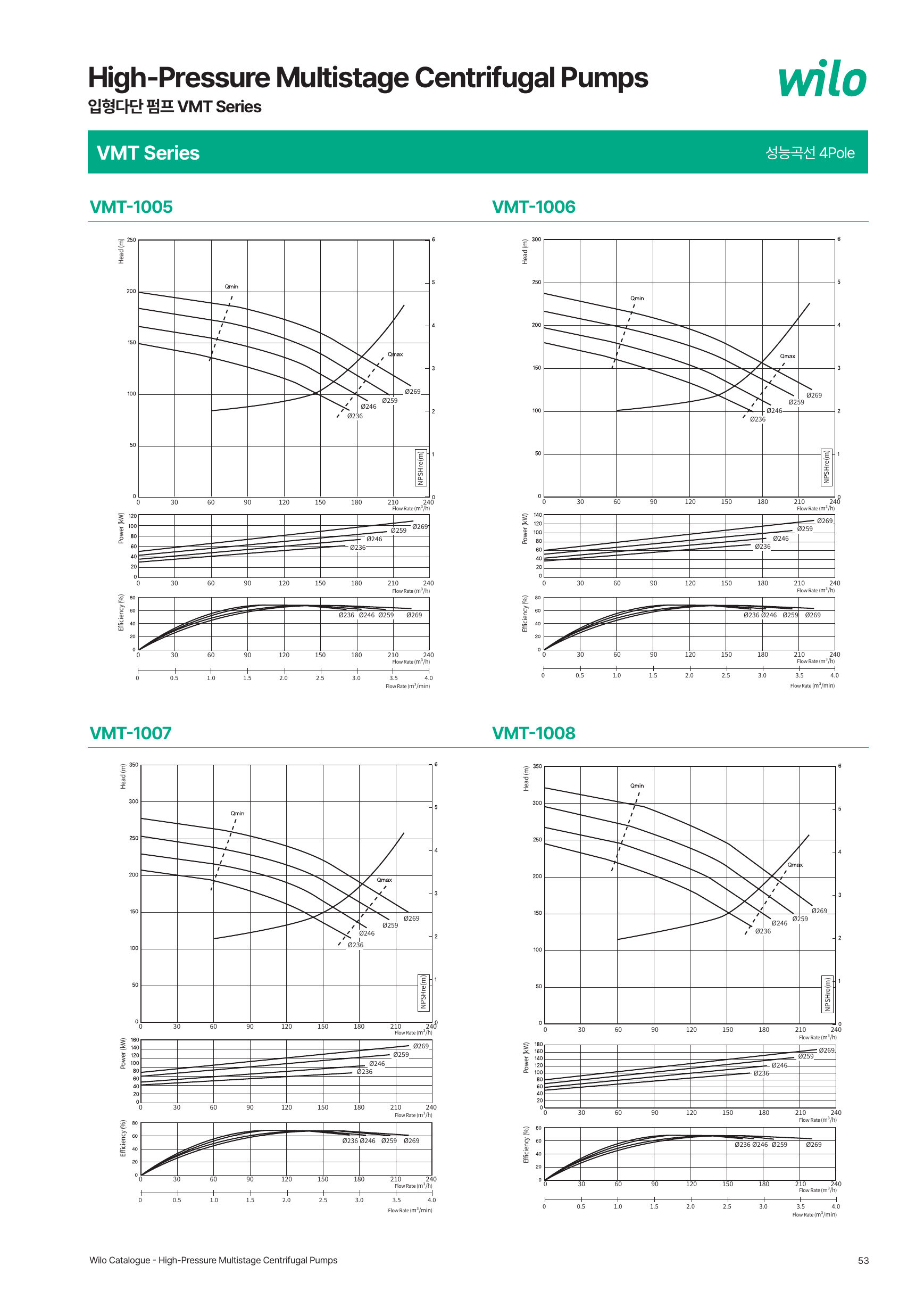

VMT 성능·효율곡선 · 카탈로그 p.53
출처 : 윌로 산업용 입형다단 카탈로그 · p.53 · 이미지를 누르면 확대됩니다.

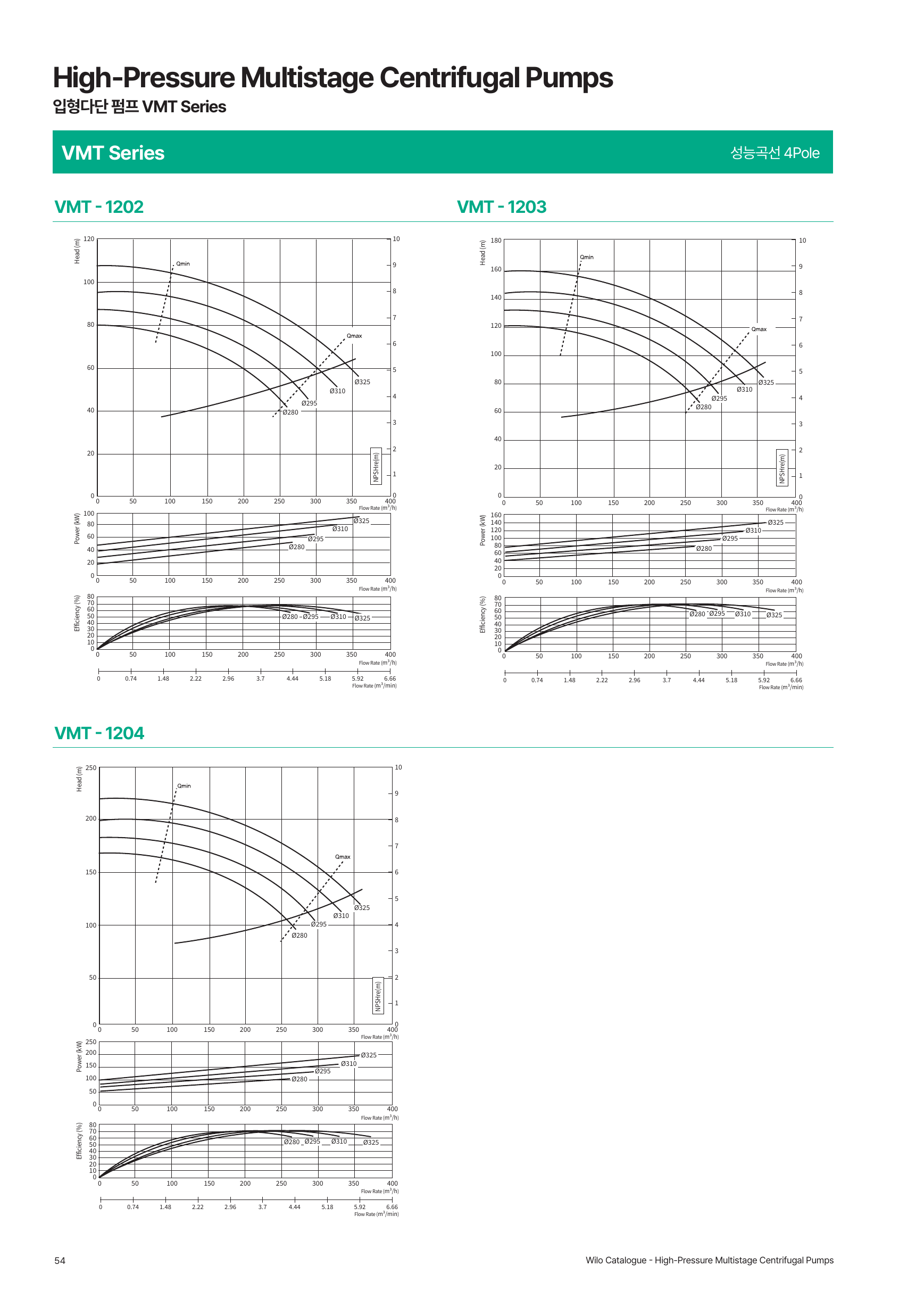

VMT 성능·효율곡선 · 카탈로그 p.54
출처 : 윌로 산업용 입형다단 카탈로그 · p.54 · 이미지를 누르면 확대됩니다.
곡선의 회전수와 유량 단위, 효율 및 동력선을 함께 확인하세요. 외형치수의 W·C·ΦB는 부착 모터에 따라 변경될 수 있습니다.
출처 : 윌로 산업용 입형다단 카탈로그 · p.45–54
CONTACT PUMPSYS
필요 유량과 양정,
현장 조건부터 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 유체와 온도
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시 기존 모델명과 명판 사진을 준비해 주세요.
