WILO VARIABLE-SPEED MULTISTAGE
압력과 속도를 제어하는
입형다단 인버터펌프.
Helix VE·MVIE의 가변속 운전과 MVISE의 저소음 수냉식 모터 구성을 비교합니다. 제어 신호·흡입 조건·전원을 함께 확인하세요.

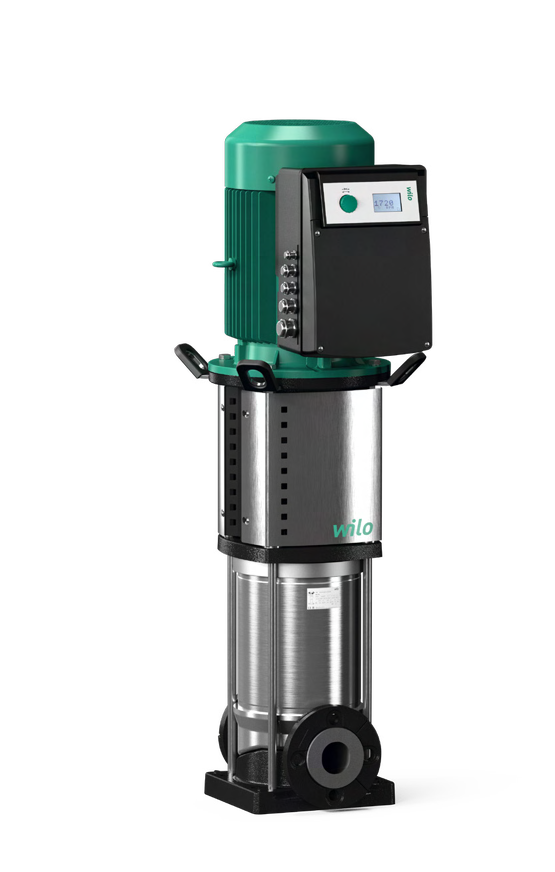

일반 인버터 계열Helix VE / MVIE

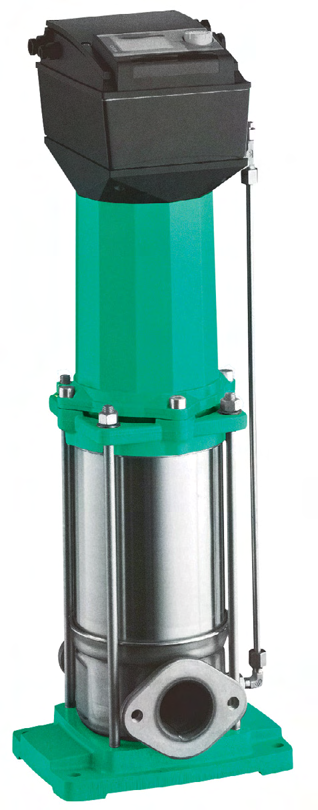

저소음 계열MVISE
선정 자료사용범위 · 제어 모드
PRODUCT COMPARISON
제어 방식과 냉각 구조
| 구분 | Helix VE / MVIE | MVISE |
|---|---|---|
| 형식 | 비자흡식 입형다단 + 인버터 전용 모터 | 입형다단 + 저소음 수냉식 모터 |
| 접속·압력 | PN16/25 · 모델별 확인 | PN16 Oval flange |
| 속도 제어 범위 | 카탈로그 기준 40–100% | 34–100% / 1,020–3,000 rpm |
| 표시 | 운전 상태 LED | LCD 표시창 |
| 공통 기능 | 수동 속도 설정 / 외부 신호 제어 / 원격 가동·정지 | 수동 속도 설정 / 외부 신호 제어 / 원격 가동·정지 |
| 보호 | PTC / 갈수 보호 / 운전 이상 신호 | PTC / 갈수 보호 / 운전 이상 신호 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
세부 회전수·전원과 제어 기능은 모델 및 모터·인버터 버전에 따라 확인합니다. 이 자료에는 전 모델의 개별 출력표가 없으므로 부스터 Vario나 다른 제품의 모델표로 대체하지 않았습니다.
출처 : 윌로 산업용 입형다단 카탈로그 · p.59–62
CONTROL MODES
Helix VE / MVIE의 운전 모드
01
모드 1 · 현장 속도 설정
조작부의 가변저항기로 속도를 설정합니다. 요구 운전점을 확인할 압력 계측 구성을 함께 검토합니다.
02
모드 2 · 압력 제어
4–20 mA 또는 0–10 V 압력 신호를 사용합니다. 필요한 압력센서와 계측 장치는 별도 확인합니다.
03
모드 3 · 원격 제어
BMS 등 외부 신호로 성능·속도를 제어하는 구성입니다. 제어 신호, 가동·정지와 이상 신호 연결을 확인합니다.
출처 : 윌로 산업용 입형다단 카탈로그 · p.61
PERFORMANCE ENVELOPE
제품군 사용범위와 MVISE 연결 구경
| Helix VE / MVIE 항목 | 카탈로그 p.60 기준 |
|---|---|
| 최대 유량 / 최대 양정 | 100 m³/h / 220 m |
| 유체 온도 / 주위 온도 | -15–120°C / 최대 40°C |
| 최대 허용압력 | 25 bar |
| 연결 구경 | 1–4인치 / 모델별 확인 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
모터 출력은 소비전력과 다릅니다. 최대 유량과 최대 양정은 서로 다른 조건의 범위값이며, 같은 운전점에서 동시에 사용할 수 있는 값이 아닙니다. 필요한 유량에서 양정을 확인하고, 흡입 조건·NPSH·유체 온도 및 압력등급을 함께 검토하세요.
유체 온도 80°C 이상은 흡입측 가압 조건을 확인해야 합니다. 사용범위도는 제품군 비교용이며 개별 모델의 확정 운전점은 별도 선정곡선으로 확인합니다.

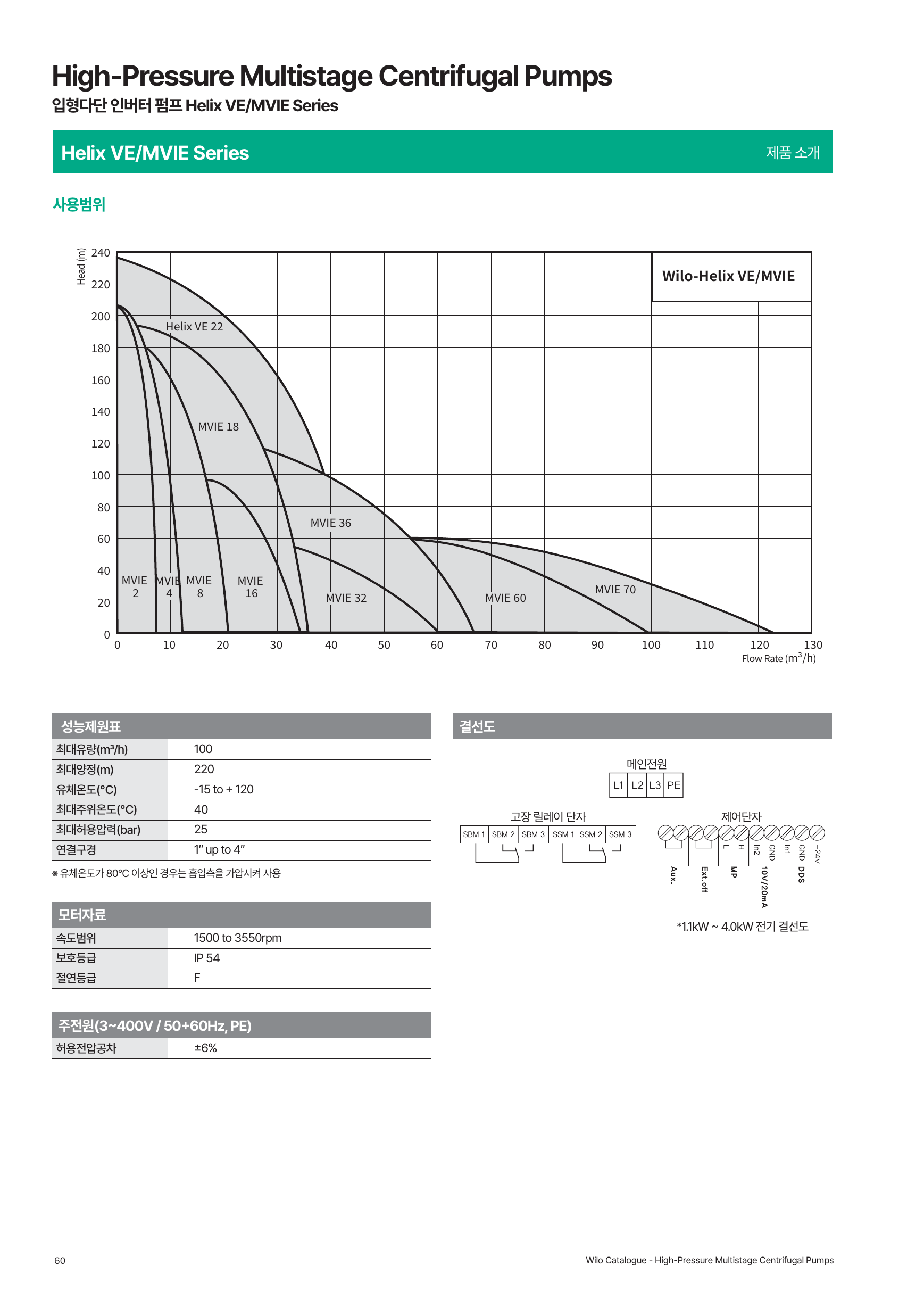

Helix VE / MVIE 사용범위·기술자료 · 카탈로그 p.60
출처 : 윌로 산업용 입형다단 카탈로그 · p.60 · 이미지를 누르면 확대됩니다.

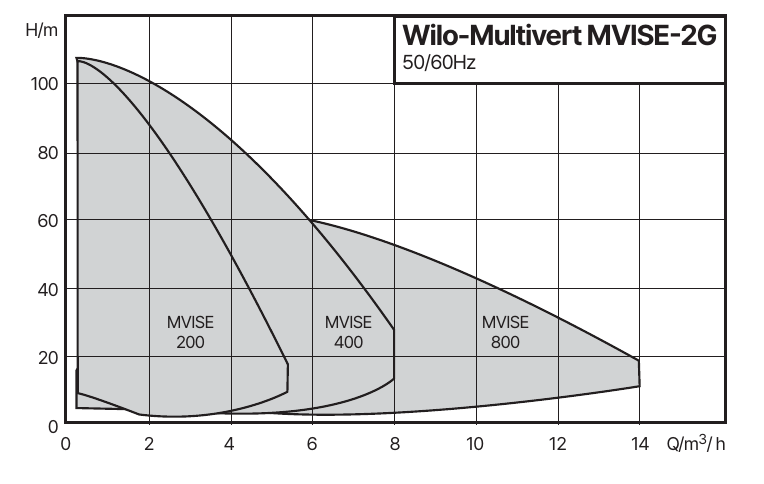

출처 : 윌로 산업용 입형다단 카탈로그 · p.62
| MVISE 계열 | Oval mating flange / Female BSP |
|---|---|
| MVISE 2 | 1인치 F / 25A |
| MVISE 4 | 1¼인치 F / 32A |
| MVISE 8 | 1½인치 F / 40A |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 입형다단 카탈로그 · p.62 · 이미지를 누르면 확대됩니다.
출처 : 윌로 산업용 입형다단 카탈로그 · p.62
CONTACT PUMPSYS
필요 유량과 양정,
현장 조건부터 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 유체와 온도
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시 기존 모델명과 명판 사진을 준비해 주세요.
