IE5 모터와
일체형 인버터의 조합.

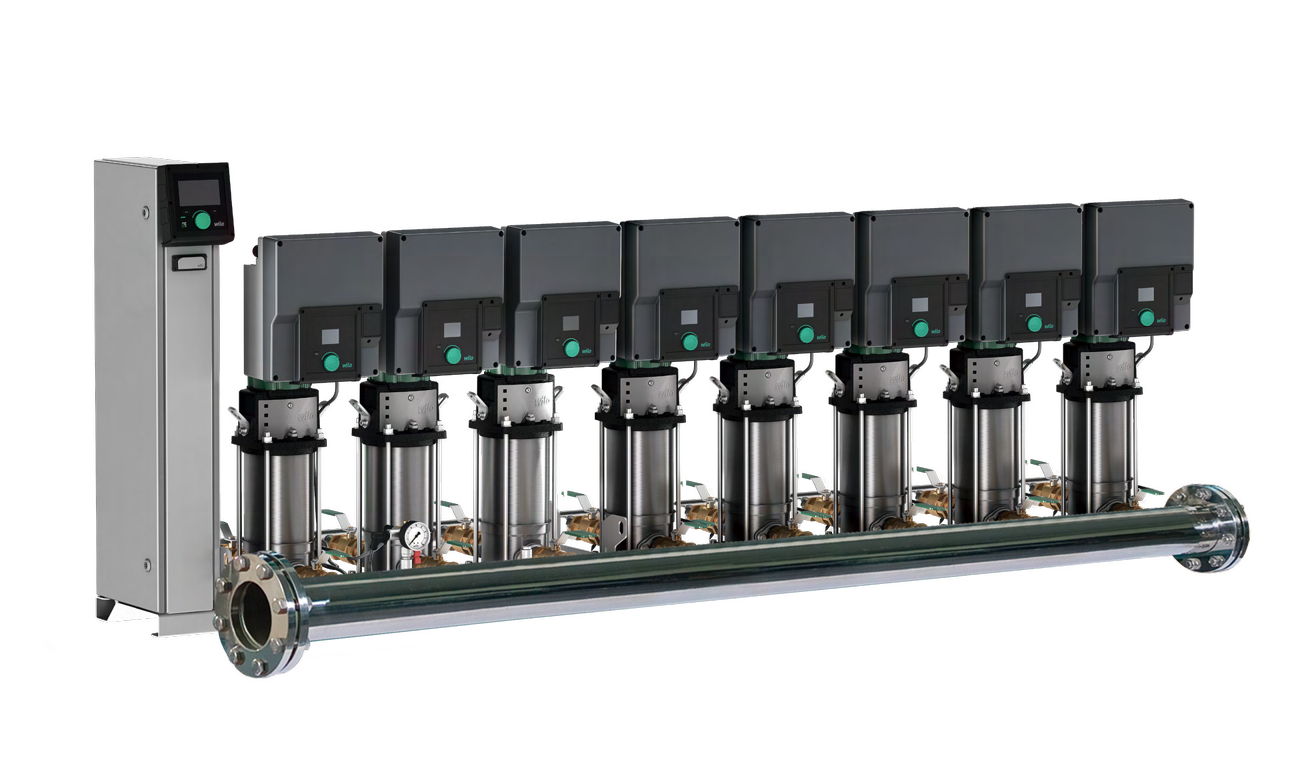

펌프별 가변속 운전과 세 가지 압력 제어 모드를 제공하는 HiBoost Vario. 시스템 효율과 설치 공간을 함께 검토할 때 살펴볼 제품군입니다.
부하 변화에 대응하는 Vario
IE5 구동 기술
EC 영구자석 모터와 펌프 일체형 인버터를 적용합니다. 모터 효율 등급과 전체 시스템의 소비전력은 구분해 비교하세요.
세 가지 제어 모드
p-c 정압, p-v 가변압력, Synchronous Control을 제공합니다. 현장의 배관 손실과 부하 특성에 따라 설정을 검토합니다.
설치와 연결성
일체형 인버터로 제어반 크기를 줄이고, Modbus·BACnet 및 Smart Gateway 연계를 제공합니다. 원격제어·프리미엄 유지보수는 옵션이며 통신 구성과 서비스 조건을 확인해야 합니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.43–48
WHBV 기본 사양
| 확인 항목 | 카탈로그 기준 |
|---|---|
| 펌프 제어 대수 | 2–8대 |
| 시리즈 최대 용량 | 1,360 m³/h |
| 시리즈 최대 양정 | 246 m |
| 사용 액체 / 온도 | 청수 / 0–70°C |
| 설치 환경 | 옥내 / 주위 온도 0–40°C / 최대 RH 85% |
| 전원 | 3상 380–440 V, 50/60 Hz |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.42, 48
63개 모델, 출력으로 비교하기
카탈로그의 HELIX2.0-VE와 HELIX VE 형식을 그대로 구분했습니다. P2는 펌프 1대의 모터 출력이며 시스템 총 입력전력이 아닙니다.
Helix 계열 2 · 7개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE204 | 0.55 |
| HELIX2.0-VE206 | 0.75 |
| HELIX2.0-VE208 | 1.1 |
| HELIX2.0-VE211 | 1.5 |
| HELIX2.0-VE216 | 2.2 |
| HELIX2.0-VE220 | 3 |
| HELIX2.0-VE222 | 4 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.50–51
Helix 계열 4 · 7개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE403 | 0.55 |
| HELIX2.0-VE404 | 0.75 |
| HELIX2.0-VE405 | 1.1 |
| HELIX2.0-VE407 | 1.5 |
| HELIX2.0-VE410 | 2.2 |
| HELIX2.0-VE413 | 3 |
| HELIX2.0-VE418 | 4 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.52–53
Helix 계열 6 · 9개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE601 | 0.55 |
| HELIX2.0-VE602 | 0.75 |
| HELIX2.0-VE603 | 1.1 |
| HELIX2.0-VE604 | 1.5 |
| HELIX2.0-VE606 | 2.2 |
| HELIX2.0-VE608 | 3 |
| HELIX2.0-VE611 | 4 |
| HELIX2.0-VE615 | 5.5 |
| HELIX2.0-VE619 | 7.5 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.54–55
Helix 계열 10 · 10개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE1001 | 0.75 |
| HELIX2.0-VE1002 | 1.1 |
| HELIX2.0-VE1003 | 1.5 |
| HELIX2.0-VE1004 | 2.2 |
| HELIX2.0-VE1005 | 3 |
| HELIX2.0-VE1006 | 4 |
| HELIX2.0-VE1009 | 5.5 |
| HELIX2.0-VE1010 | 7.5 |
| HELIX2.0-VE1012 | 7.5 |
| HELIX VE1016 | 11 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.56–57
Helix 계열 16 · 8개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE1601 | 1.1 |
| HELIX2.0-VE1602 | 2.2 |
| HELIX2.0-VE1603-3.0 | 3 |
| HELIX2.0-VE1603-4.0 | 4 |
| HELIX2.0-VE1605 | 5.5 |
| HELIX2.0-VE1606 | 7.5 |
| HELIX VE1609 | 11 |
| HELIX VE1612 | 15 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.58–59
Helix 계열 22 · 9개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE2201 | 2.2 |
| HELIX2.0-VE2202-3.0 | 3 |
| HELIX2.0-VE2202-4.0 | 4 |
| HELIX2.0-VE2203 | 5.5 |
| HELIX2.0-VE2204 | 7.5 |
| HELIX VE2205 | 11 |
| HELIX VE2207 | 15 |
| HELIX VE2208 | 18.5 |
| HELIX VE2209 | 22 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.60–61
Helix 계열 36 · 7개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE3601 | 4 |
| HELIX2.0-VE3602-5,5 | 5.5 |
| HELIX2.0-VE3602-7,5 | 7.5 |
| HELIX VE3604 | 11 |
| HELIX VE3605 | 15 |
| HELIX VE3607 | 18.5 |
| HELIX VE3608 | 22 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.62
Helix 계열 52 · 6개 모델 보기
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| HELIX2.0-VE5201 | 5.5 |
| HELIX2.0-VE5202 | 7.5 |
| HELIX VE5203 | 11 |
| HELIX VE5204 | 15 |
| HELIX VE5205 | 18.5 |
| HELIX VE5206 | 22 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.63
Vario 성능곡선은 선정자료로 확인합니다.
이 카탈로그의 p.69–73 성능곡선은 HiBoost / PUZeNe용으로 표기되어 있습니다. Vario의 선정곡선은 별도 자료가 필요합니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.69–73
필요한 유량과 압력,
현장 조건부터 함께 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 사용 대수와 예비 대수
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시에는 기존 모델명과 명판 사진도 준비해 주세요.
