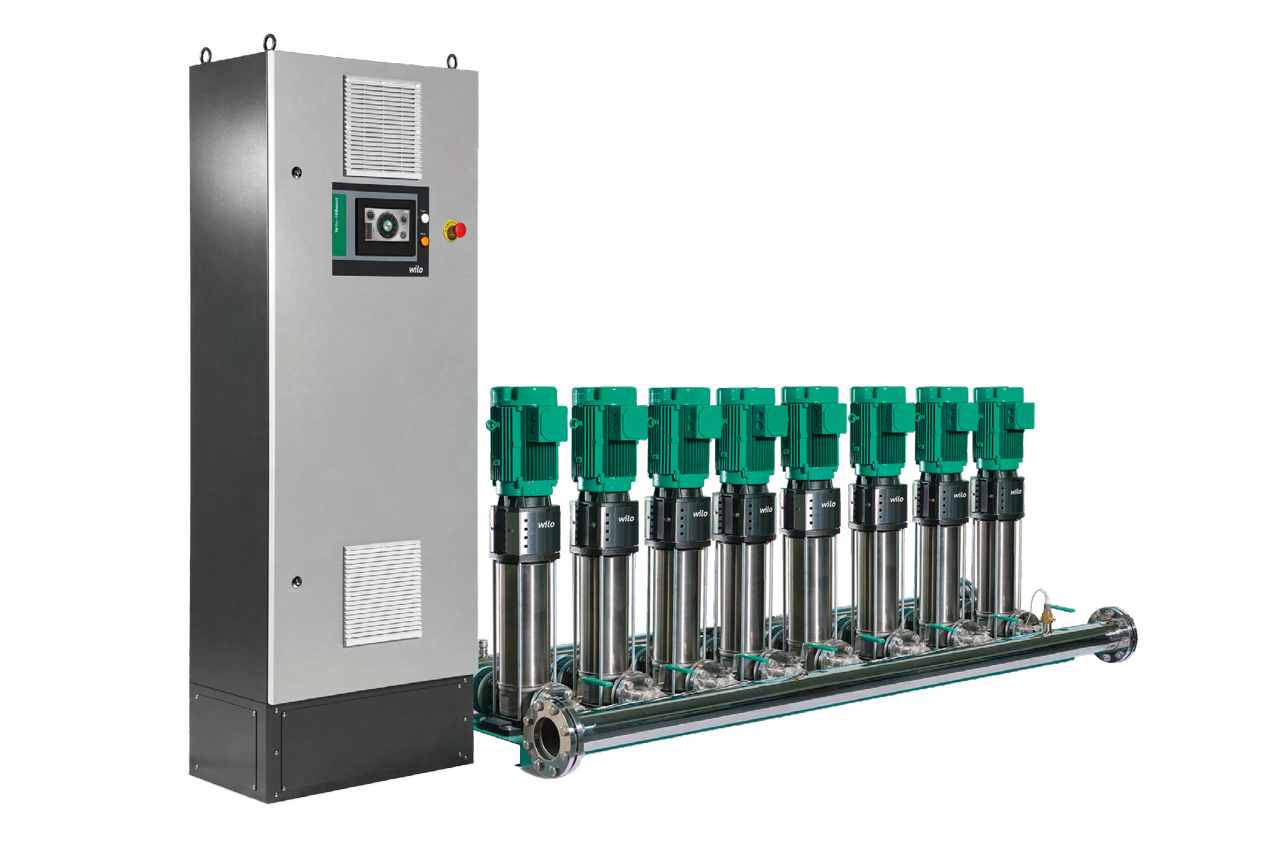

WILO HIBOOST
급수 조건에 맞춘
유연한 제어 구성.
단일·복합·개별 인버터 구성을 선택하고, 7인치 화면에서 운전 상태를 확인하는 부스터펌프 시스템입니다.
시스템 구성2–8대
제어 방식Uni / Combi / Multi
운전 인터페이스7인치 터치스크린
PRODUCT HIGHLIGHTS
운전과 관리에 필요한 기능
01
이중 제어기 구성
HMI와 PCU+G31을 함께 적용합니다. HMI 고장 시에도 내부 제어기로 압력 확인과 운전·정지 설정이 가능합니다.
02
부하에 맞춘 운전
2대 이상 인버터 구성에서 운전 주파수와 펌프 부담률을 조정합니다. 절감 효과는 현장 조건과 설정에 따라 달라집니다.
03
고장 이력 관리
알람 이력을 최대 255개 저장하고, 주·예비 센서와 정전 후 자동·수동 복귀 기능으로 운전 관리에 대응합니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.9–11
CONTROL & MODEL CODES
WHBU · WHBC · WHBM
| 제어 구분 | 형식 코드 | 인버터 구성 | 운전 개념 |
|---|---|---|---|
| Uni · 단일 인버터 | WHBU / PZEU | 인버터 1대 | 변속 펌프와 직입 펌프 조합 |
| Combi · 복합 인버터 | WHBC / PZEC | 인버터 일부 적용 | 일부 변속 + 나머지 직입 |
| Multi · 개별 인버터 | WHBM / PZEM | 각 펌프에 인버터 | 전체 펌프를 가변속으로 제어 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
코드는 기종 → 공급전원 → 펌프 대수 → 펌프 종류·유량군·단수 → 인버터 수량 → 선택 사양 순서로 확인합니다. 동일한 펌프 모델도 시스템 구성에 따라 전체 형식과 설치 치수가 달라집니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.4–5, 12
OPERATING ENVELOPE
기본 사양과 선정 범위
| 확인 항목 | 카탈로그 기준 |
|---|---|
| 펌프 제어 대수 | 2–8대 |
| 시리즈 최대 용량 | 1,360 m³/h |
| 시리즈 최대 양정 | 약 290 m |
| 사용 액체 / 온도 | 청수 / 0–70°C |
| 설치 환경 | 옥내 / 주위 온도 0–40°C / 최대 RH 85% |
| 전원 | 3상 380 V, 60 Hz 기준 · 다른 전원은 선택 사양 확인 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
최대 용량과 최대 양정은 서로 다른 조건의 시리즈 범위입니다. 두 값을 동시에 만족하는 운전점을 뜻하지 않으며, 모든 모델에 동일하게 적용되지 않습니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.6, 12
PUMP LINEUP & CURVES
펌프 모델과 성능곡선 찾기
Helix V와 MVI 계열은 아래 자료에서 모델별 모터 출력과 병렬 운전 성능 범위를 비교할 수 있습니다.
카탈로그 p.14–41의 치수·모터 표는 주로 WHBU·WHBM 2–6대 구성을 다룹니다. 7–8대, WHBC 및 별표(*) 항목은 주문 사양(On Demand)을 확인해야 합니다. 원격제어·프리미엄 유지보수 서비스는 옵션이며 적용 조건을 별도 확인합니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.11, 14–41, 69–73
CONTACT PUMPSYS
필요한 유량과 압력,
현장 조건부터 함께 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 사용 대수와 예비 대수
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시에는 기존 모델명과 명판 사진도 준비해 주세요.
