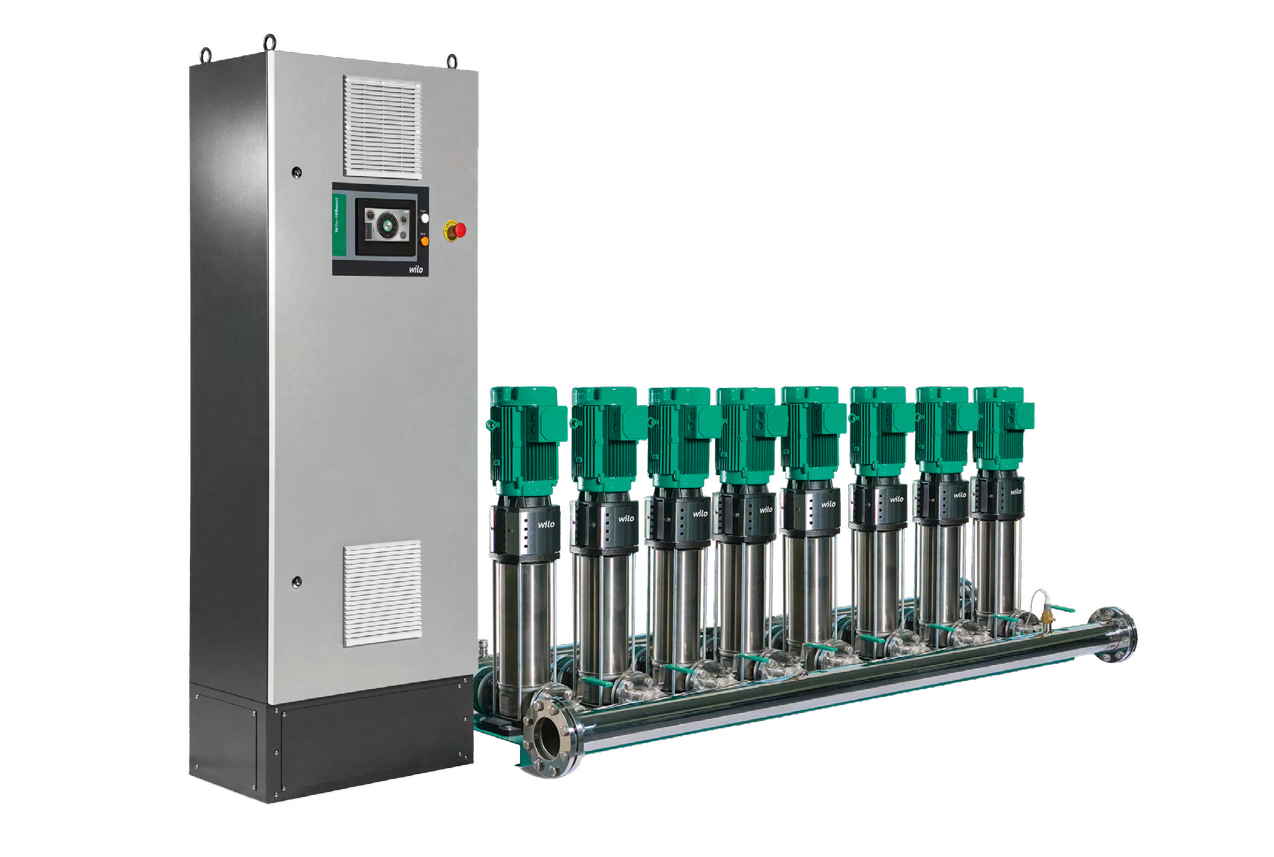

Helix V16 · 22 · 36 · 52 · 80 · 105
모델·성능곡선

펌프 모델과 모터 출력을 확인한 뒤, 필요한 유량과 양정을 성능곡선에서 함께 비교하세요.

모델·사양 보기 ↓선정 상담

출처 : 윌로 산업용 부스터 카탈로그 · p.6

적용 자료HiBoost / PUZeNe

모델 구성64종 + V105 곡선

곡선 기준유량 m³/h · 양정 m

HOW TO SELECT

모델과 운전점을 함께 확인하세요.

01

모델 확인

표의 모델명과 모터 출력을 먼저 비교합니다. P2는 펌프 1대 기준의 모터 출력입니다.

02

펌프 대수 확인

곡선의 units는 병렬 구성 대수입니다. HiBoost는 최대 8대, PUZeNe는 최대 6대 범위에서 검토합니다.

03

운전점 확인

필요 유량에서 요구 양정을 확보하는지 확인합니다. 예비 펌프를 제외한 실제 운전 대수와 흡입 조건을 함께 검토해야 합니다.

모터 출력 표의 출처는 HiBoost 치수·모터 자료(p.24–34)입니다. PUZeNe의 실제 구성은 별도 확인하며, HiBoost Vario에는 이 곡선을 적용하지 않습니다. 시스템 총 소비전력이나 확정 선정 결과를 뜻하지 않습니다.

MODEL LINEUP & PERFORMANCE

계열별 모델과 성능곡선

Helix V16Helix V22Helix V36Helix V52Helix V80Helix V105

PUMP FAMILY

Helix V16

10개 모델 · 펌프 1대 기준

펌프 모델	모터 출력 P2 (kW)
Helix V1602	3
Helix V1603	3.7
Helix V1604	5.5
Helix V1605	7.5
Helix V1606	7.5
Helix V1607	11
Helix V1608	11
Helix V1609	11
Helix V1611	15
Helix V1613	18.5

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 부스터 카탈로그 · p.24–25

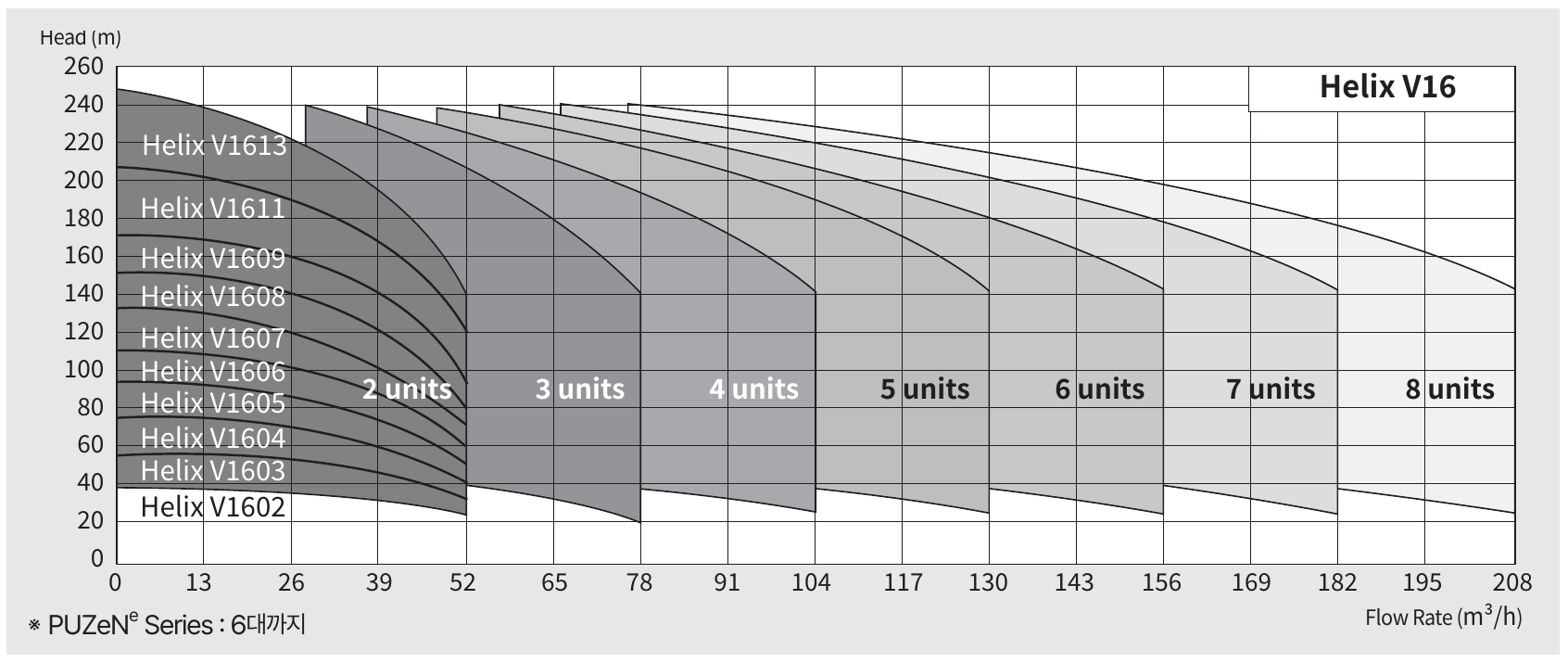

Helix V16 · HiBoost / PUZeNe 성능곡선
출처 : 윌로 산업용 부스터 카탈로그 · p.70 · 이미지를 누르면 확대됩니다.

PUMP FAMILY

Helix V22

14개 모델 · 펌프 1대 기준

펌프 모델	모터 출력 P2 (kW)
Helix V2202/2	3.7
Helix V2202	5.5
Helix V2203/3	5.5
Helix V2203	7.5
Helix V2204/3	7.5
Helix V2205/2	11
Helix V2205/1	11
Helix V2206	15
Helix V2207/2	15
Helix V2208	18.5
Helix V2209	22
Helix V2210/3	22
Helix V2210	22
Helix V2211	30

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 부스터 카탈로그 · p.26–28

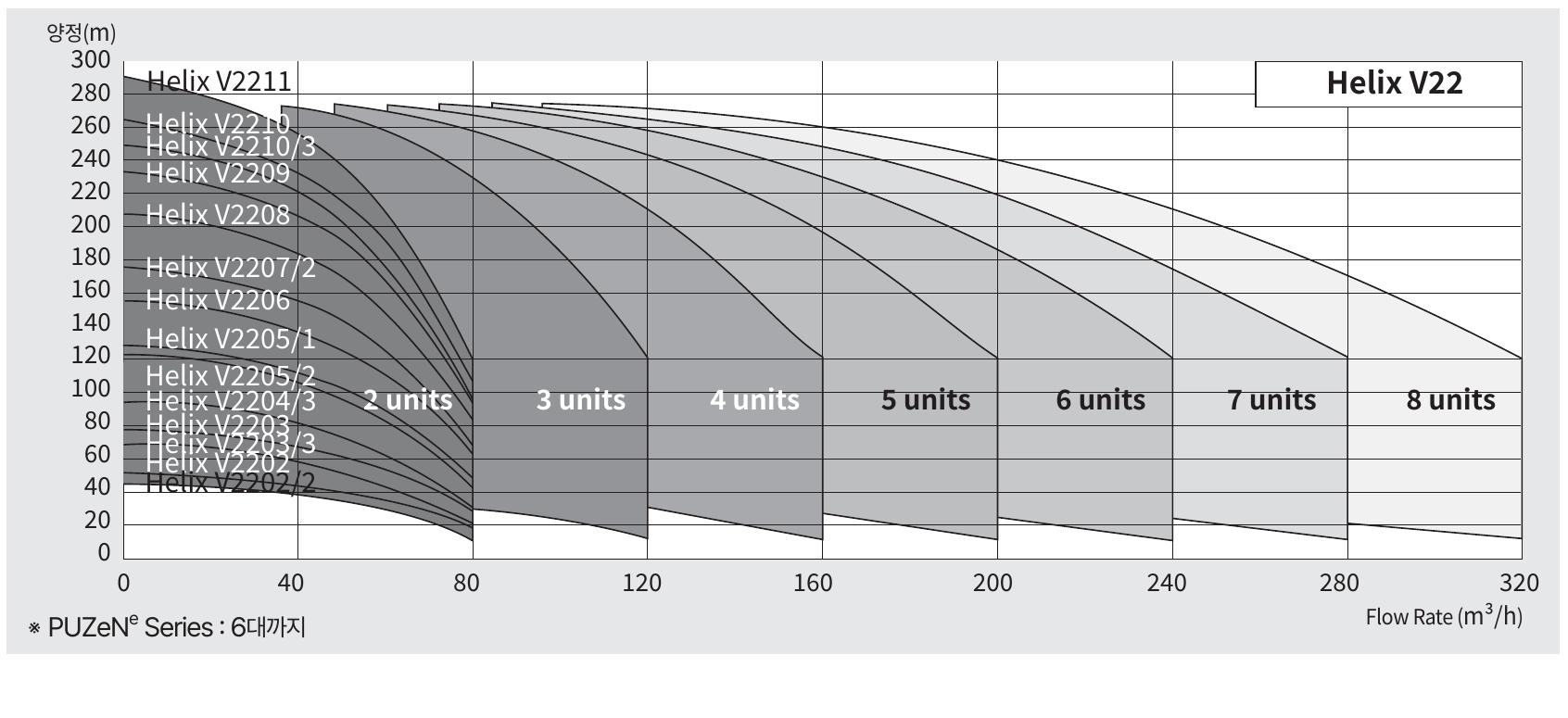

Helix V22 · HiBoost / PUZeNe 성능곡선
출처 : 윌로 산업용 부스터 카탈로그 · p.70 · 이미지를 누르면 확대됩니다.

PUMP FAMILY

Helix V36

15개 모델 · 펌프 1대 기준

펌프 모델	모터 출력 P2 (kW)
Helix V3602/2	7.5
Helix V3602/1	9
Helix V3602	11
Helix V3603/2	15
Helix V3603	15
Helix V3604/2	18.5
Helix V3604	22
Helix V3605/2	22
Helix V3605	30
Helix V3606/2	30
Helix V3606	30
Helix V3607/2	37
Helix V3607/1	37
Helix V3607	37
Helix V3608/2	37

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 부스터 카탈로그 · p.28–30

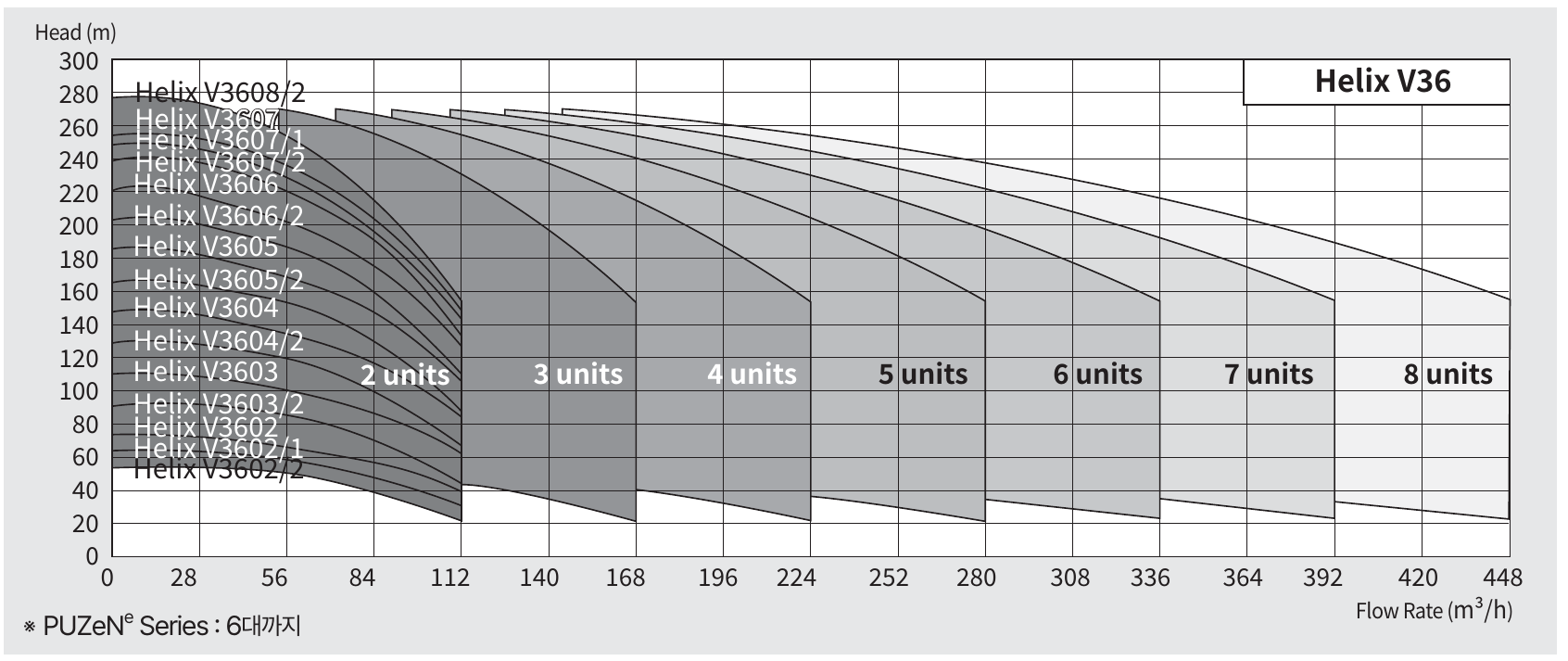

Helix V36 · HiBoost / PUZeNe 성능곡선
출처 : 윌로 산업용 부스터 카탈로그 · p.71 · 이미지를 누르면 확대됩니다.

PUMP FAMILY

Helix V52

12개 모델 · 펌프 1대 기준

펌프 모델	모터 출력 P2 (kW)
Helix V5202/1	11
Helix V5202	15
Helix V5203/2	18.5
Helix V5203	22
Helix V5204/2	22
Helix V5204	30
Helix V5205/2	30
Helix V5205	37
Helix V5206/2	37
Helix V5206	45
Helix V5207/2	45
Helix V5207	45

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 부스터 카탈로그 · p.31–32

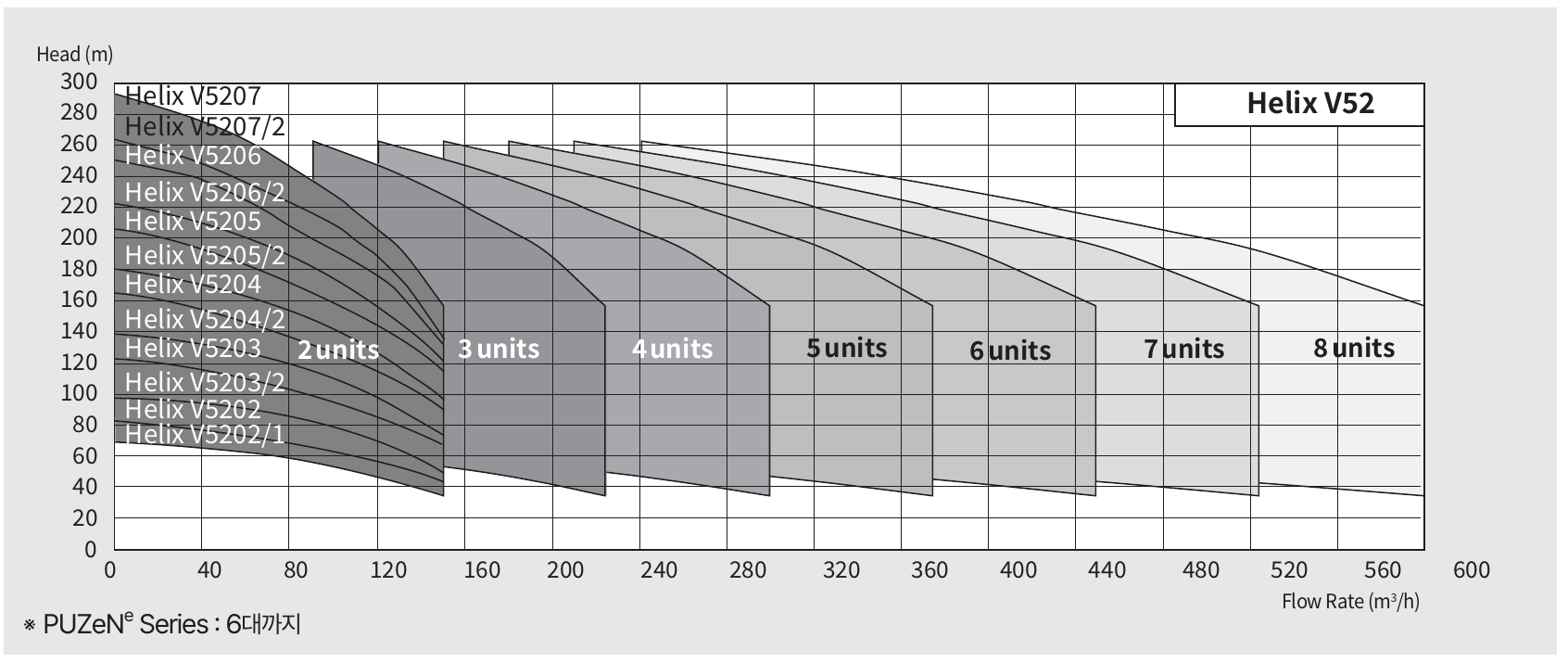

Helix V52 · HiBoost / PUZeNe 성능곡선
출처 : 윌로 산업용 부스터 카탈로그 · p.71 · 이미지를 누르면 확대됩니다.

PUMP FAMILY

Helix V80

13개 모델 · 펌프 1대 기준

펌프 모델	모터 출력 P2 (kW)
Helix V8001/1	7.5
Helix V8001	11
Helix V8002/2	15
Helix V8002/1	18.5
Helix V8002	22
Helix V8003/2	22
Helix V8003/1	30
Helix V8003	30
Helix V8004/2	37
Helix V8004/1	37
Helix V8004	45
Helix V8005/2	45
Helix V8005/1	45

작은 화면에서는 표를 좌우로 이동해 확인하세요.

출처 : 윌로 산업용 부스터 카탈로그 · p.32–34

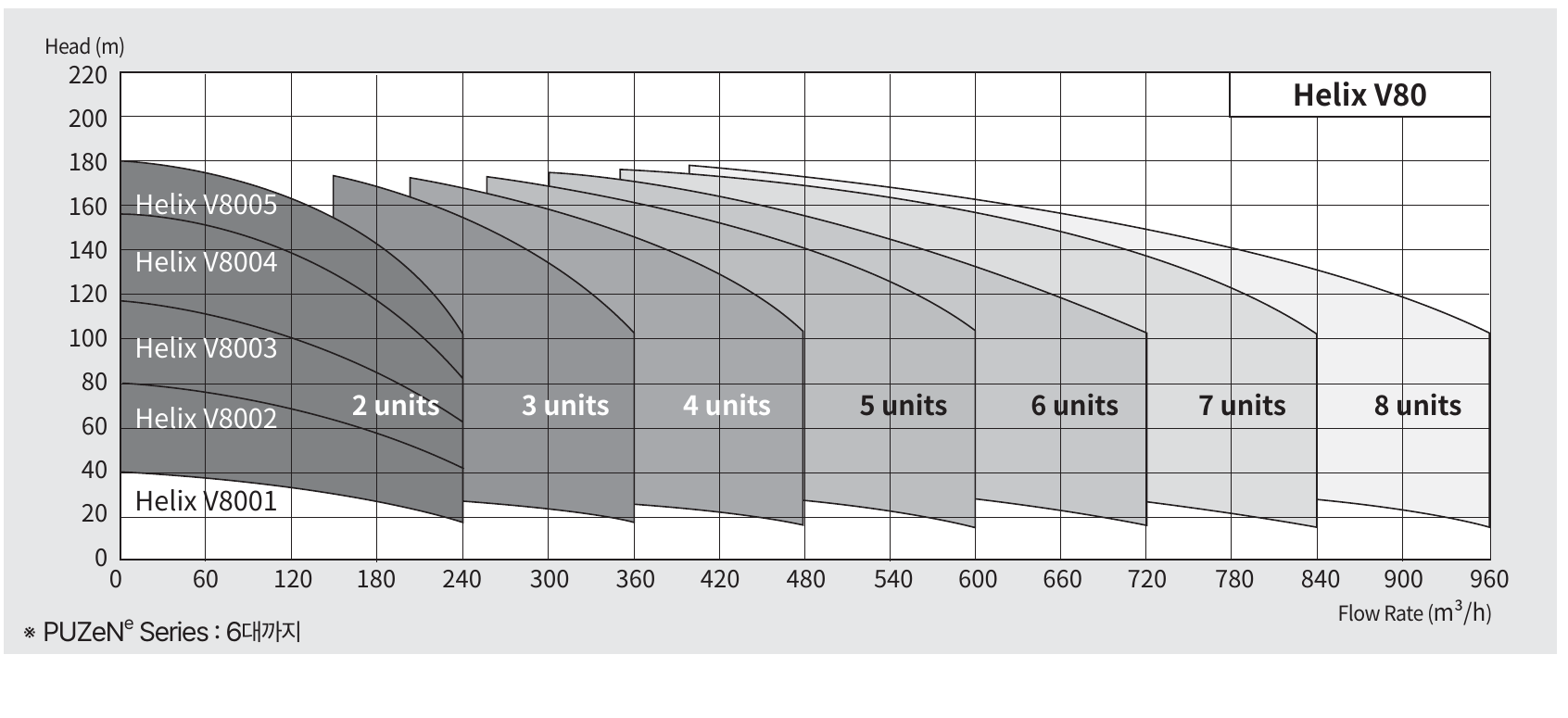

Helix V80 · HiBoost / PUZeNe 성능곡선
출처 : 윌로 산업용 부스터 카탈로그 · p.71 · 이미지를 누르면 확대됩니다.

PUMP FAMILY

Helix V105

카탈로그에는 성능곡선이 수록되어 있으나 상세 모델별 모터 출력 표는 제공되지 않습니다. 필요한 운전점에 맞춰 출력과 공급 구성을 확인하세요.

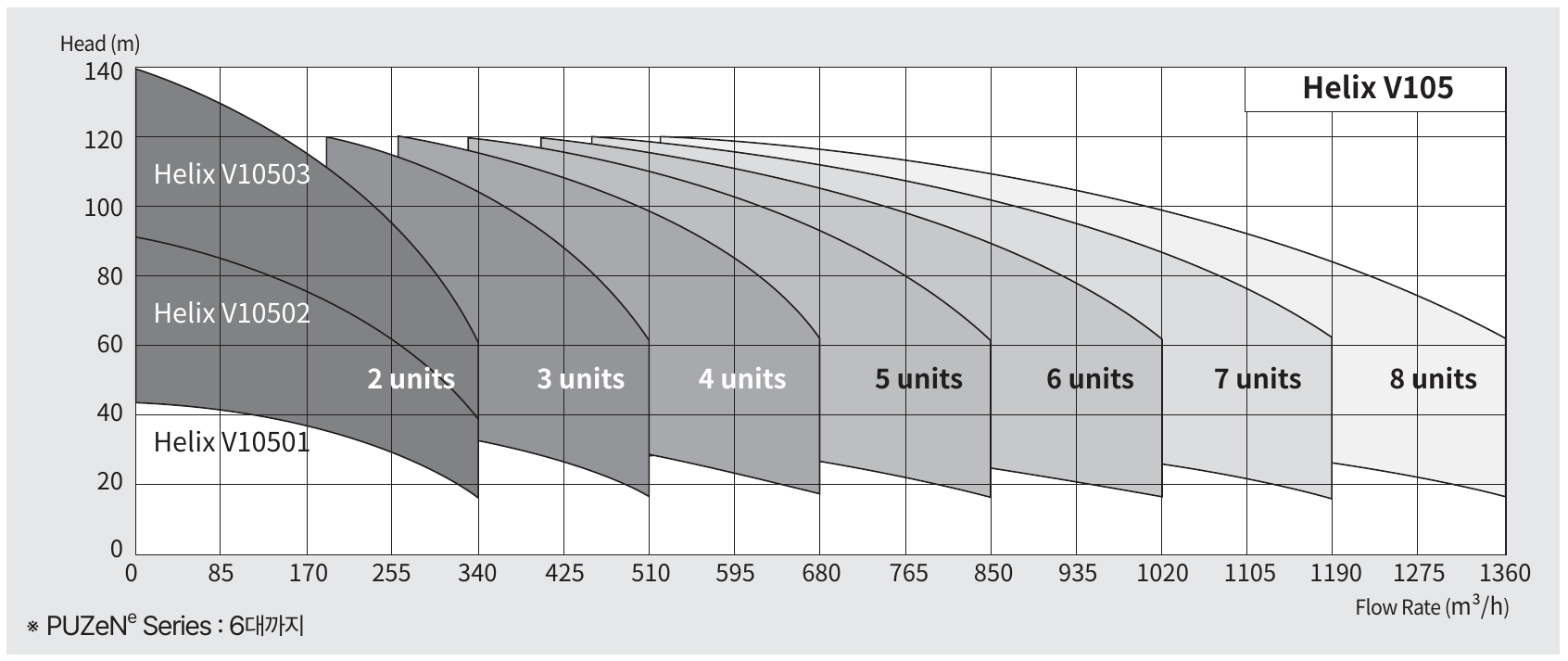

Helix V105 · HiBoost / PUZeNe 성능곡선
출처 : 윌로 산업용 부스터 카탈로그 · p.72 · 이미지를 누르면 확대됩니다.
