윌로 부스터펌프 종합 안내 / 부스터펌프시스템
WILO PUZeNe
시간대별 급수 변화,
스케줄로 관리합니다.

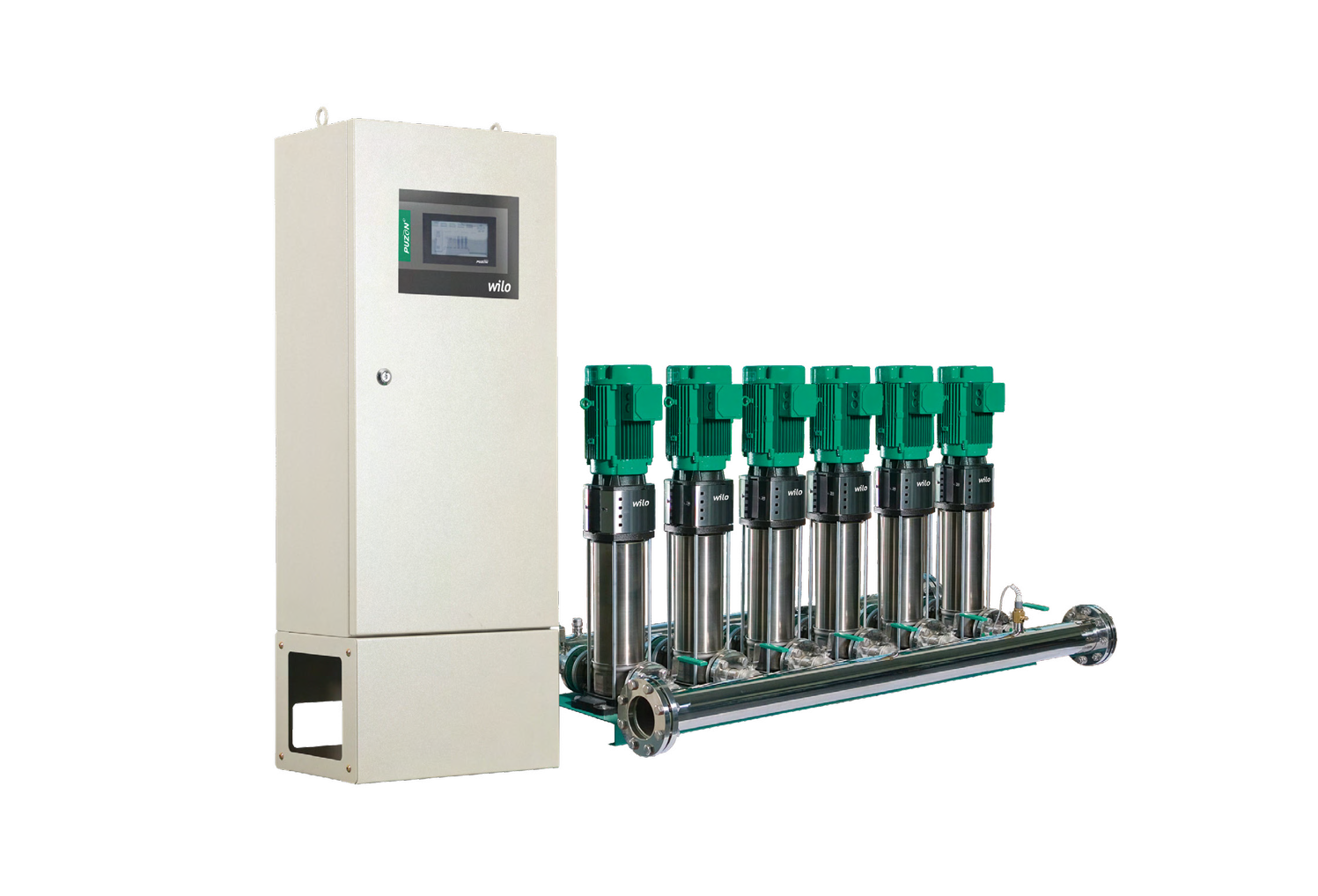

요일과 시간에 따라 기동압력을 설정하고, 7인치 터치스크린에서 운전 상태를 확인하는 2–6대 구성의 부스터펌프 시스템입니다.
시스템 구성2–6대
제어 방식Uni / Combi / Multi
운전 설정요일·시간 스케줄
PRODUCT HIGHLIGHTS
관리자가 확인할 세 가지
01
스케줄 운전
주중·주말과 시간대별로 기동압력을 달리 설정할 수 있어 급수 수요 변화에 맞춘 운전 계획을 세울 수 있습니다.
02
압력과 운전 상태 표시
터치스크린에서 설정 압력과 현재 압력 변화, 운전 상태를 확인합니다. 설정 메뉴 잠금 기능으로 주요 인자 변경을 관리합니다.
03
운전 조건에 맞춘 설정
배관 마찰 손실 보상, 감축 운전, 정전 후 자동·수동 복귀 기능을 제공합니다. 현장 전원과 급수 조건을 함께 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.66–67
CONTROL & MODEL CODES
PZEU · PZEC · PZEM
| 제어 구분 | PUZeNe 코드 | 인버터 구성 | 운전 개념 |
|---|---|---|---|
| Uni · 단일 인버터 | PZEU | 인버터 1대 | 변속 펌프와 직입 펌프 조합 |
| Combi · 복합 인버터 | PZEC | 인버터 일부 적용 | 일부 변속 + 나머지 직입 |
| Multi · 개별 인버터 | PZEM | 각 펌프에 인버터 | 전체 펌프를 가변속으로 제어 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.4–5, 68
OPERATING ENVELOPE
기본 사양과 선정 범위
| 확인 항목 | 카탈로그 기준 |
|---|---|
| 펌프 제어 대수 | 2–6대 |
| 시리즈 최대 용량 | 1,020 m³/h |
| 시리즈 최대 양정 | 약 290 m |
| 사용 액체 / 온도 | 청수 / 0–70°C |
| 설치 환경 | 옥내 / 주위 온도 0–40°C / 최대 RH 85% |
| 전원 | 3상 380 V, 60 Hz 기준 · 다른 전원은 선택 사양 확인 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
최대 용량과 최대 양정은 서로 다른 조건의 시리즈 범위입니다. 두 값을 동시에 만족하는 운전점을 뜻하지 않으며, 모든 모델에 동일하게 적용되지 않습니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.64, 68
PUMP LINEUP & CURVES
Helix V · MVI 성능 범위 확인
HiBoost / PUZeNe 공통 성능곡선의 펌프 모델군으로 비교합니다. 곡선에 7–8대 범위가 함께 표시되어 있어도 PUZeNe는 최대 6대까지입니다.
모델 가이드의 모터 출력은 HiBoost 외형치수·모터 표에서 정리한 값입니다. PUZeNe의 실제 조합·선택 사양과 시스템 치수는 별도 선정자료를 확인해야 합니다.
출처 : 윌로 산업용 부스터 카탈로그 · p.68–73
CONTACT PUMPSYS
필요한 유량과 압력,
현장 조건부터 함께 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 사용 대수와 예비 대수
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시에는 기존 모델명과 명판 사진도 준비해 주세요.
