PUMPSYSWILO · BOOSTER SYSTEMS
윌로 부스터펌프 종합 안내 / 부스터펌프시스템
HIBOOST / PUZeNe
MVI2 · 4 · 8 · 90 · 125
모델·성능곡선
펌프 모델과 모터 출력을 확인한 뒤, 필요한 유량과 양정을 성능곡선에서 함께 비교하세요.
적용 자료HiBoost / PUZeNe
모델 구성43종 + MVI125 곡선
곡선 기준유량 m³/h · 양정 m
HOW TO SELECT
모델과 운전점을 함께 확인하세요.
01
모델 확인
표의 모델명과 모터 출력을 먼저 비교합니다. P2는 펌프 1대 기준의 모터 출력입니다.
02
펌프 대수 확인
곡선의 units는 병렬 구성 대수입니다. HiBoost는 최대 8대, PUZeNe는 최대 6대 범위에서 검토합니다.
03
운전점 확인
필요 유량에서 요구 양정을 확보하는지 확인합니다. 예비 펌프를 제외한 실제 운전 대수와 흡입 조건을 함께 검토해야 합니다.
모터 출력 표의 출처는 HiBoost 치수·모터 자료(p.34–41)입니다. PUZeNe의 실제 구성은 별도 확인하며, HiBoost Vario에는 이 곡선을 적용하지 않습니다. 시스템 총 소비전력이나 확정 선정 결과를 뜻하지 않습니다.
MODEL LINEUP & PERFORMANCE
계열별 모델과 성능곡선
PUMP FAMILY
MVI2
10개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| MVI202 | 0.55 |
| MVI203 | 0.75 |
| MVI204 | 1.1 |
| MVI205 | 1.5 |
| MVI206 | 1.85 |
| MVI207 | 2.2 |
| MVI208 | 2.2 |
| MVI210 | 3 |
| MVI212 | 3.7 |
| MVI214 | 3.7 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.34–35
출처 : 윌로 산업용 부스터 카탈로그 · p.72 · 이미지를 누르면 확대됩니다.
PUMP FAMILY
MVI4
10개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| MVI402 | 0.75 |
| MVI403 | 1.1 |
| MVI404 | 1.5 |
| MVI405 | 1.85 |
| MVI406 | 2.2 |
| MVI407 | 3 |
| MVI408 | 3 |
| MVI410 | 3.7 |
| MVI412 | 5.5 |
| MVI414 | 5.5 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.36–37

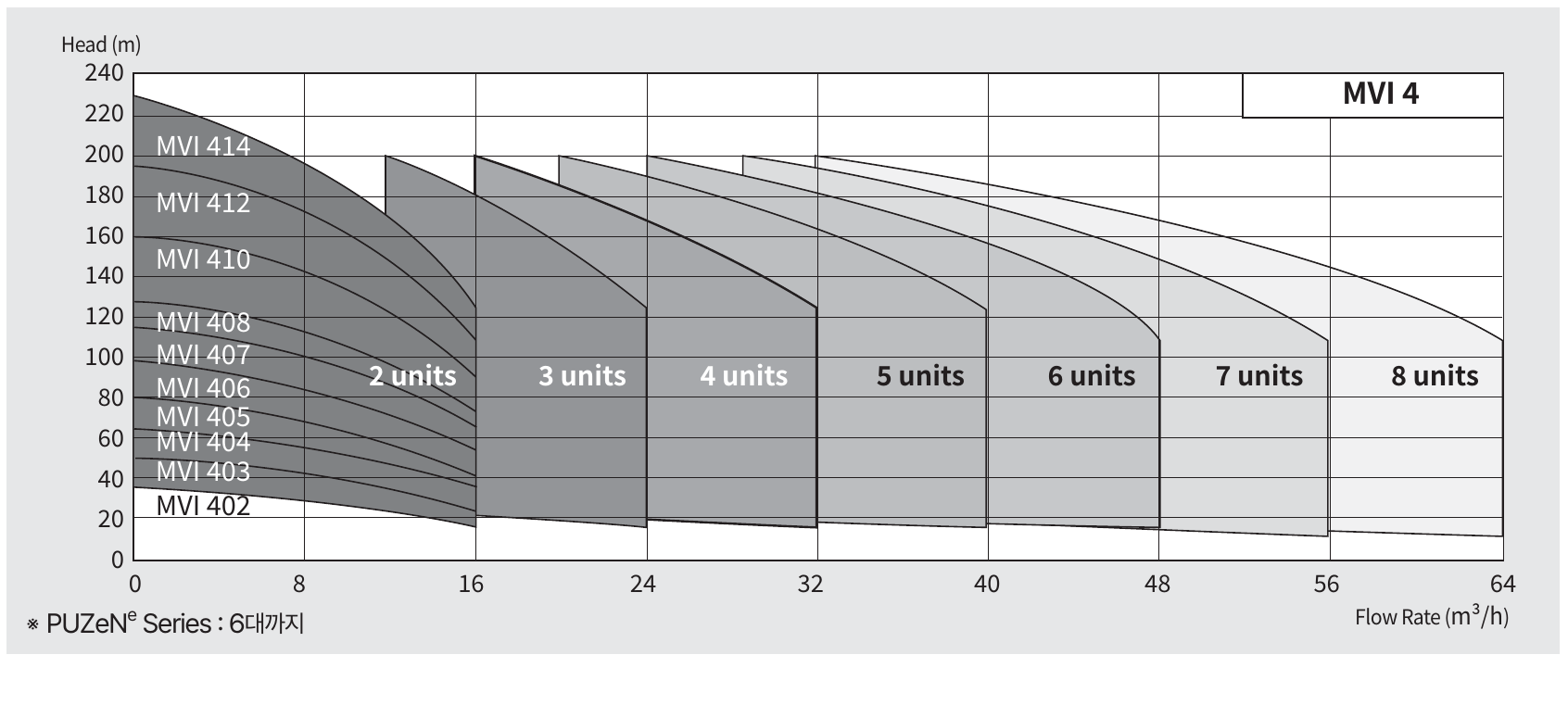

출처 : 윌로 산업용 부스터 카탈로그 · p.72 · 이미지를 누르면 확대됩니다.
PUMP FAMILY
MVI8
9개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| MVI802 | 1.5 |
| MVI803 | 2.2 |
| MVI804 | 3 |
| MVI805 | 3.7 |
| MVI806 | 4 |
| MVI807 | 5.5 |
| MVI808 | 5.5 |
| MVI810 | 7.5 |
| MVI811 | 7.5 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.37–39

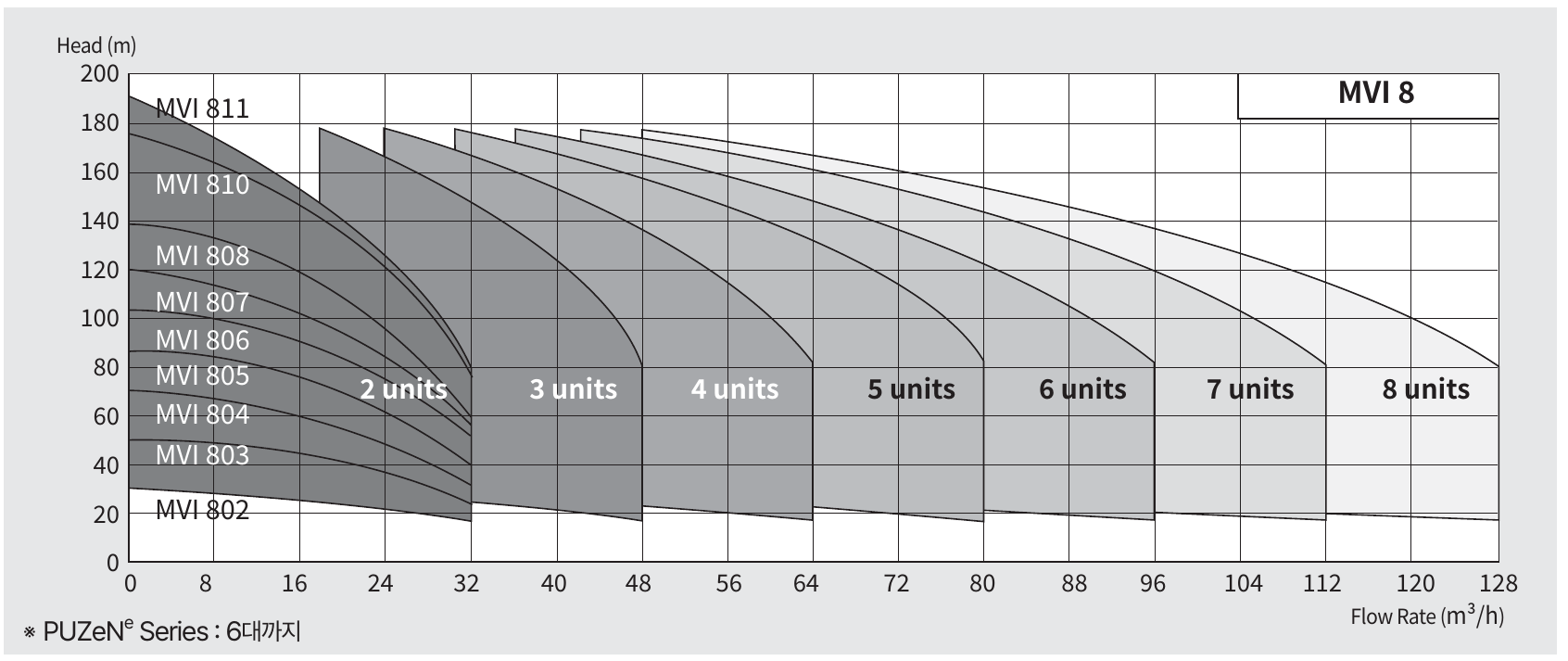

출처 : 윌로 산업용 부스터 카탈로그 · p.73 · 이미지를 누르면 확대됩니다.
PUMP FAMILY
MVI90
14개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| MVI9001/1 | 7.5 |
| MVI9001 | 11 |
| MVI9002/2 | 15 |
| MVI9002/1 | 18.5 |
| MVI9002 | 22 |
| MVI9003/2 | 22 |
| MVI9003/1 | 30 |
| MVI9003 | 30 |
| MVI9004/2 | 37 |
| MVI9004/1 | 37 |
| MVI9004 | 45 |
| MVI9005/2 | 45 |
| MVI9005/1 | 45 |
| MVI9005 | 45 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.39–41
출처 : 윌로 산업용 부스터 카탈로그 · p.73 · 이미지를 누르면 확대됩니다.
PUMP FAMILY

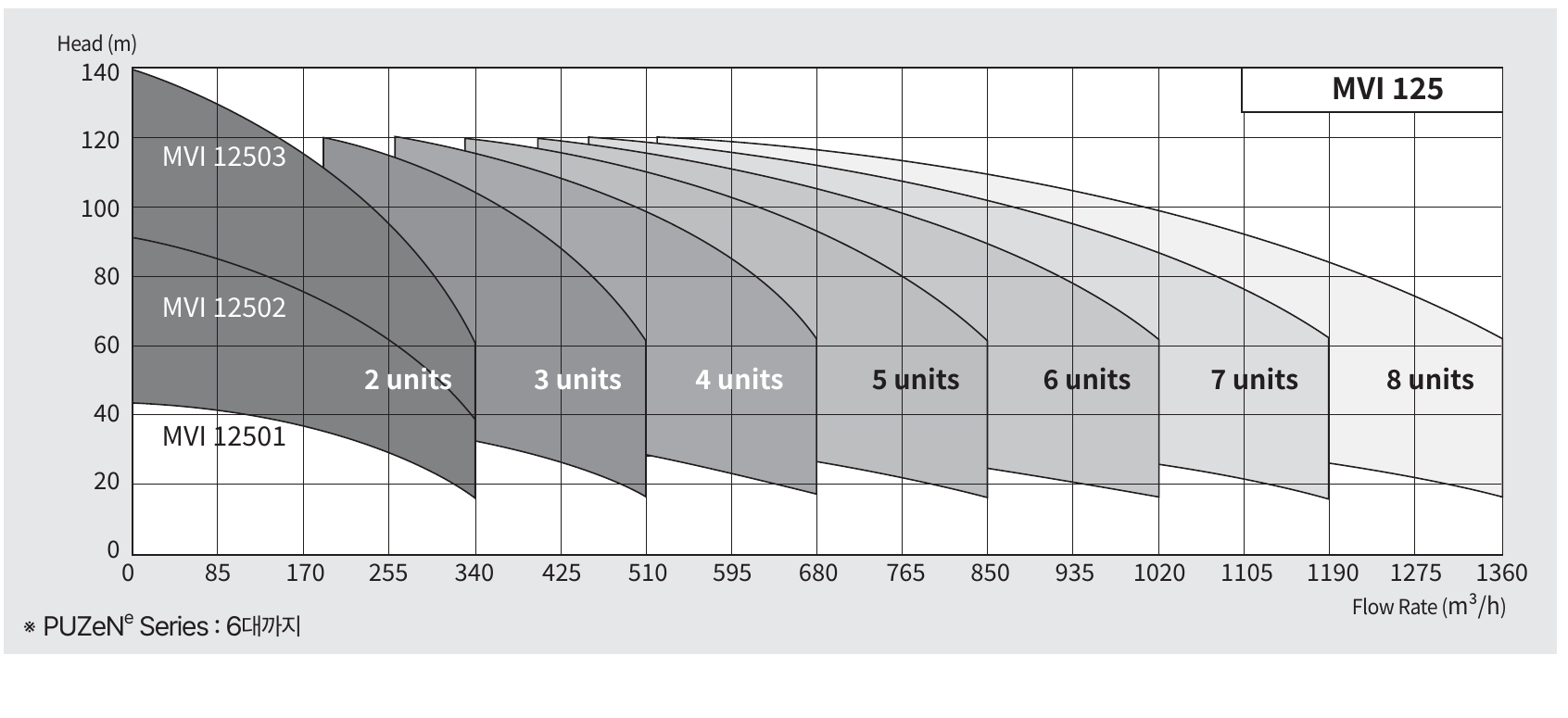

MVI125
카탈로그에는 성능곡선이 수록되어 있으나 상세 모델별 모터 출력 표는 제공되지 않습니다. MVI125의 치수·모터 사양은 p.41에 On Demand로 표기되어 있습니다. 필요한 운전점에 맞춰 출력과 공급 구성을 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.73 · 이미지를 누르면 확대됩니다.
CONTACT PUMPSYS
필요한 유량과 압력,
현장 조건부터 함께 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 사용 대수와 예비 대수
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시에는 기존 모델명과 명판 사진도 준비해 주세요.
