PUMPSYSWILO · BOOSTER SYSTEMS
윌로 부스터펌프 종합 안내 / 부스터펌프시스템
HIBOOST / PUZeNe
Helix V2 · 4 · 6 · 10
모델·성능곡선
펌프 모델과 모터 출력을 확인한 뒤, 필요한 유량과 양정을 성능곡선에서 함께 비교하세요.
적용 자료HiBoost / PUZeNe
모델 구성62종
곡선 기준유량 m³/h · 양정 m
HOW TO SELECT
모델과 운전점을 함께 확인하세요.
01
모델 확인
표의 모델명과 모터 출력을 먼저 비교합니다. P2는 펌프 1대 기준의 모터 출력입니다.
02
펌프 대수 확인
곡선의 units는 병렬 구성 대수입니다. HiBoost는 최대 8대, PUZeNe는 최대 6대 범위에서 검토합니다.
03
운전점 확인
필요 유량에서 요구 양정을 확보하는지 확인합니다. 예비 펌프를 제외한 실제 운전 대수와 흡입 조건을 함께 검토해야 합니다.
모터 출력 표의 출처는 HiBoost 치수·모터 자료(p.14–24)입니다. PUZeNe의 실제 구성은 별도 확인하며, HiBoost Vario에는 이 곡선을 적용하지 않습니다. 시스템 총 소비전력이나 확정 선정 결과를 뜻하지 않습니다.
MODEL LINEUP & PERFORMANCE
계열별 모델과 성능곡선
PUMP FAMILY
Helix V2
17개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| Helix V202 | 0.55 |
| Helix V203 | 0.55 |
| Helix V204 | 0.55 |
| Helix V205 | 0.75 |
| Helix V206 | 1.1 |
| Helix V207 | 1.1 |
| Helix V208 | 1.1 |
| Helix V209 | 1.5 |
| Helix V210 | 1.5 |
| Helix V211 | 1.5 |
| Helix V212 | 1.85 |
| Helix V213 | 1.85 |
| Helix V214 | 2.2 |
| Helix V216 | 2.2 |
| Helix V218 | 3 |
| Helix V220 | 3 |
| Helix V222 | 3 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.14–16

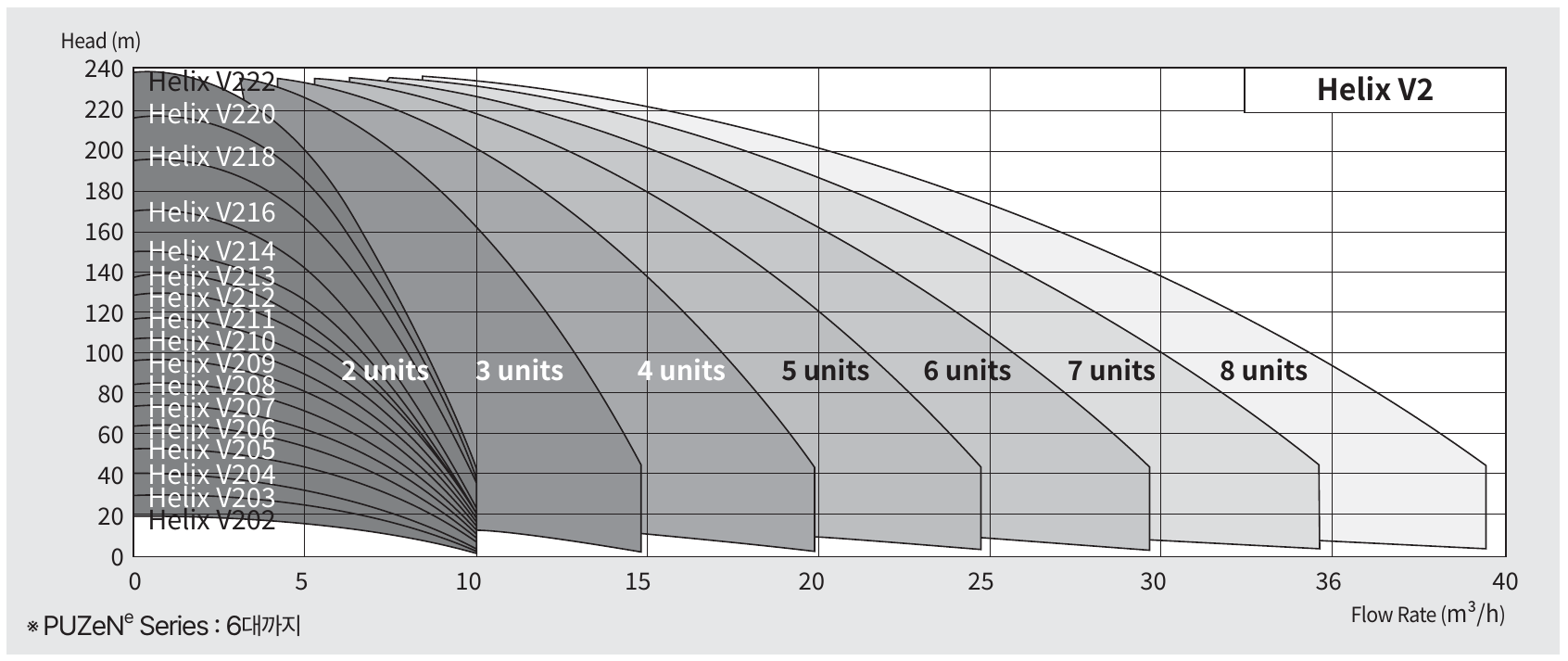

출처 : 윌로 산업용 부스터 카탈로그 · p.69 · 이미지를 누르면 확대됩니다.
PUMP FAMILY
Helix V4
16개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| Helix V403 | 0.75 |
| Helix V404 | 1.1 |
| Helix V405 | 1.1 |
| Helix V406 | 1.5 |
| Helix V407 | 1.5 |
| Helix V408 | 2.2 |
| Helix V409 | 2.2 |
| Helix V410 | 2.2 |
| Helix V411 | 3 |
| Helix V412 | 3 |
| Helix V413 | 3 |
| Helix V414 | 3.7 |
| Helix V416 | 3.7 |
| Helix V418 | 4 |
| Helix V420 | 5.5 |
| Helix V422 | 5.5 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.17–19

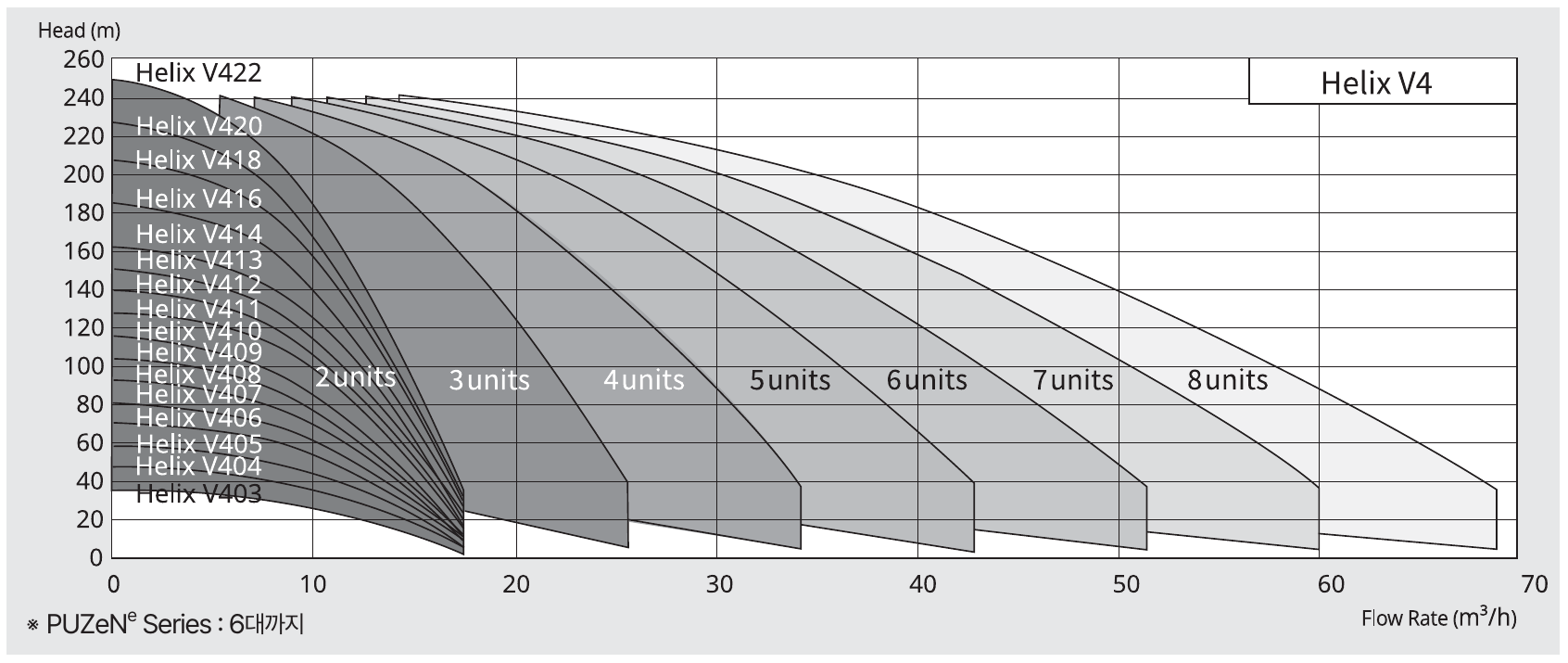

출처 : 윌로 산업용 부스터 카탈로그 · p.69 · 이미지를 누르면 확대됩니다.
PUMP FAMILY
Helix V6
15개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| Helix V602 | 0.75 |
| Helix V603 | 1.1 |
| Helix V604 | 1.5 |
| Helix V605 | 1.85 |
| Helix V606 | 2.2 |
| Helix V607 | 3 |
| Helix V608 | 3 |
| Helix V609 | 3.7 |
| Helix V610 | 3.7 |
| Helix V611 | 4 |
| Helix V612 | 5.5 |
| Helix V614 | 5.5 |
| Helix V616 | 5.5 |
| Helix V617 | 7.5 |
| Helix V619 | 7.5 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.19–21
출처 : 윌로 산업용 부스터 카탈로그 · p.69 · 이미지를 누르면 확대됩니다.
PUMP FAMILY
Helix V10
14개 모델 · 펌프 1대 기준
| 펌프 모델 | 모터 출력 P2 (kW) |
|---|---|
| Helix V1002 | 1.5 |
| Helix V1003 | 2.2 |
| Helix V1004 | 3 |
| Helix V1005 | 3.7 |
| Helix V1006 | 4 |
| Helix V1007 | 5.5 |
| Helix V1008 | 5.5 |
| Helix V1009 | 5.5 |
| Helix V1010 | 7.5 |
| Helix V1011 | 7.5 |
| Helix V1012 | 9 |
| Helix V1014 | 9 |
| Helix V1016 | 11 |
| Helix V1017 | 11 |
작은 화면에서는 표를 좌우로 이동해 확인하세요.
출처 : 윌로 산업용 부스터 카탈로그 · p.22–24

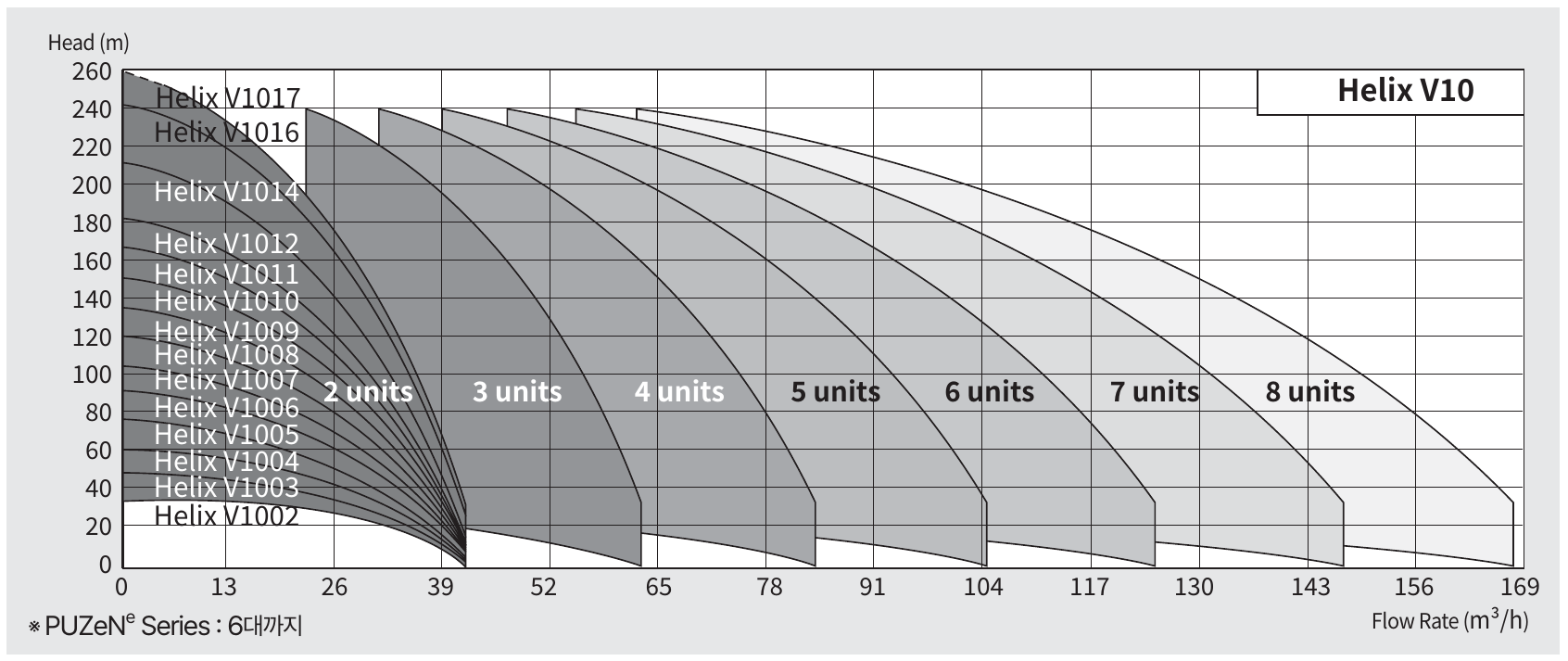

출처 : 윌로 산업용 부스터 카탈로그 · p.70 · 이미지를 누르면 확대됩니다.
CONTACT PUMPSYS
필요한 유량과 압력,
현장 조건부터 함께 확인합니다.
요구 유량 · 전양정 · 흡입압력 · 사용 대수와 예비 대수
전원 · 배관 구경 · 설치 공간 · 제어 및 통신 조건
교체 검토 시에는 기존 모델명과 명판 사진도 준비해 주세요.
